GPIO-stiftlister for Raspberry Pi Zero, 2x20 pin + 2x2 pin

GPIO-kontakter for enkel lodding og tilkobling

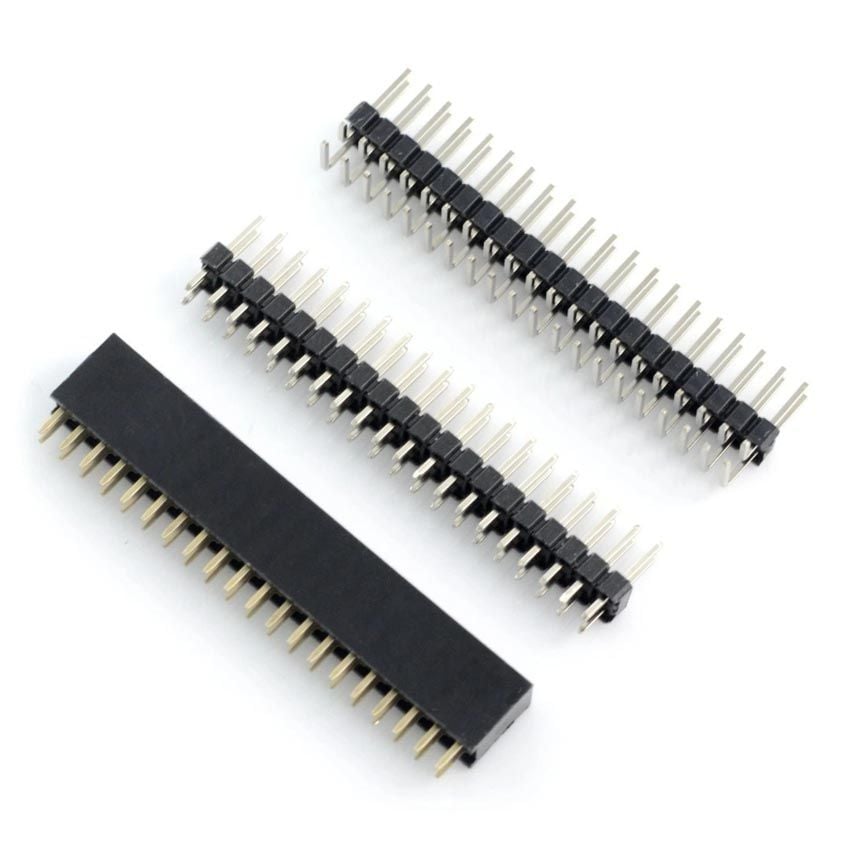

Dette GPIO-kontaktsettet inneholder goldpin-stiftlister og hunnkontakter for montering av GPIO-pinner på Raspberry Pi Zero-serien.

Goldpin-stiftlister i to formater

gir fleksibilitet i monteringen. Settet inneholder både 1x40 goldpin for enkeltrads tilkobling og 2x20 goldpin for dobbeltradsmontasje. Begge varianter har standard 2,54mm raster.

Hunnkontakter for stabel-montasje

lar deg lage stablet tilkobling, slik at GPIO-pinnene forblir tilgjengelige etter montering av utvidelseskort. Både 1x40 og 2x20 hunnkontakter følger med.

2x20 goldpin-format

er mest populær for Raspberry Pi Zero og brukes av de fleste HAT-kort.

1x40 goldpin-format

er ideelt for breadboard-tilkobling eller custom PCB-prosjekter. Stiftlisten kan deles opp ved å kutte mellom pinnene.

Typiske bruksområder for GPIO goldpin-sett

• Raspberry Pi Zero GPIO-montering: Lodde goldpin-stiftlister på Zero, Zero W eller Zero 2 W for å aktivere GPIO-tilgang.

• HAT-moduler og utvidelseskort: Montere

  2x20 goldpin for direkte tilkobling

  av standardiserte Raspberry Pi HAT-kort.
• Breadboard-prototyping: Bruke

  1x40 goldpin-format

  for å koble Raspberry Pi Zero til koblingsbrett med jumper-ledninger.

• Stabel-montasje med hunnkontakter: Lodde hunnkontakter på toppen av goldpins for å holde GPIO tilgjengelig etter montering av tilleggskort.

• Custom PCB-prosjekter: Integrere Raspberry Pi Zero i egne kretskort ved hjelp av

  goldpin-kontakter med 2,54mm raster.

Tekniske spesifikasjoner

• Innhold i settet: 1x goldpin 1x40, 1x goldpin 2x20, 1x hunnkontakt 1x40, 1x hunnkontakt 2x20

• Raster (pitch): 2,54 mm (0.1 inch) standard

• Kompatibilitet: Raspberry Pi Zero, Zero W, Zero WH, Zero 2 W

• Materiale: Plastbelagt med forgylt messing-kontakter
• Kontakttype: Hannkontakt (goldpin) og hunnkontakt, rett montasje
• Monteringsmetode: Through-hole lodding (THT)
• Antall pinner: 40 pinner per stiftliste
• Strømkapasitet per pinne: Opptil 3A
• Driftstemperatur: -40°C til +105°C
• RoHS-kompatibel: Ja, blyfri lodding kompatibel
