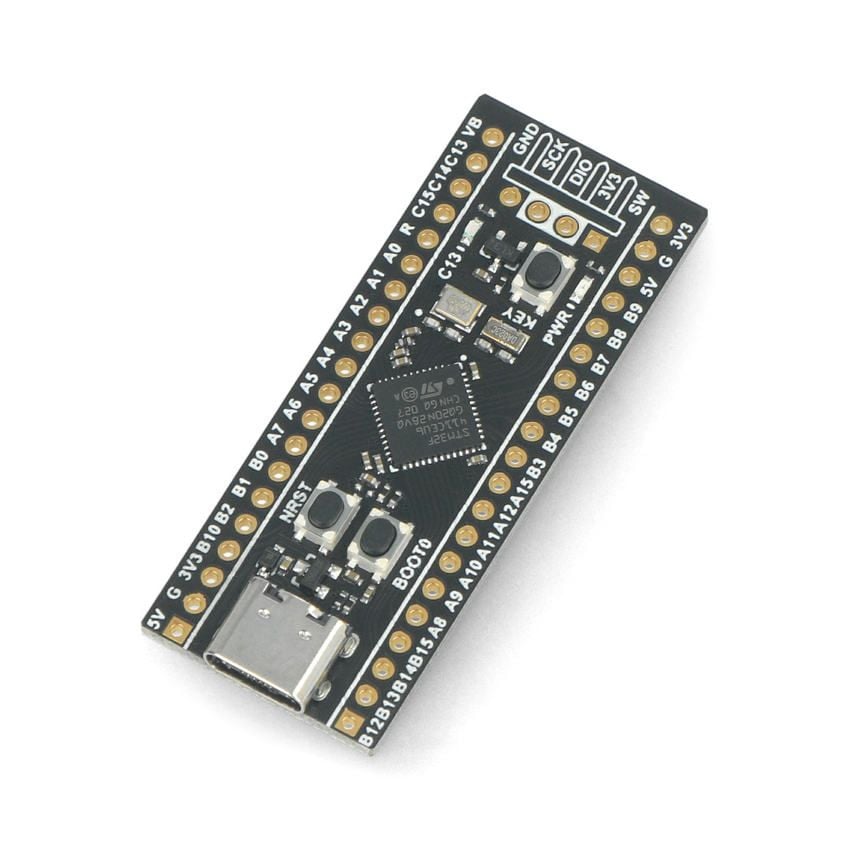

BlackPill v3.1-utviklingskort med USB-C-kontakt og STM32F411CEU6

Skip to the beginning of the images gallery

Utviklingskort BlackPill v3.1 med STM32F411CEU6

Name: Utviklingskort BlackPill v3.1 med STM32F411CEU6
SKU: MR-01569
Price: 339 NOK
Availability: InStock

Legg til i ønskeliste

kr 339,00

Bli den første til å omtale produktet

BlackPill v3.1 er et STM32-basert utviklingskort.

Kortet har en 100MHz ARM Cortex-M4-mikrokontroller med FPU, 512kB Flash og 128kB SRAM. Det drives med 3,3V til 5V og har USB-C, RTC og en 16-kanals A/D-omformer, i tillegg til SPI, I2C, USART og SDIO. Programmering støttes med MicroPython, Arduino og C via ekstern SWD-programmerer eller USB-UART-omformer med fabrikkinstallert bootloader. Programmeringsutstyr følger ikke med.

Kjøp nå så vil vi sende varen innen 4. nov. 2026

SKU

MR-01569

Kategorier:

Minidatamaskin og mikrokontroller

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

STM32-utviklingskort BlackPill v3.1 med USB-C

BlackPill v3.1 er et utviklingskort bygget rundt STM32F411CEU6, en mikrokontroller på 100 MHz med 32-bits ARM Cortex-M4-kjerne og FPU. Kortet har 512 kB flashminne, 128 kB SRAM, USB-C-port og et integrert USB-grensesnitt.

En RTC-klokke, en 16-kanals A/D-omformer samt strøm- og bruker-LED er integrert på kortet. Kontrollene omfatter reset, BOOT0, en programmerbar brukerknapp på PA0 og NRST-reset.

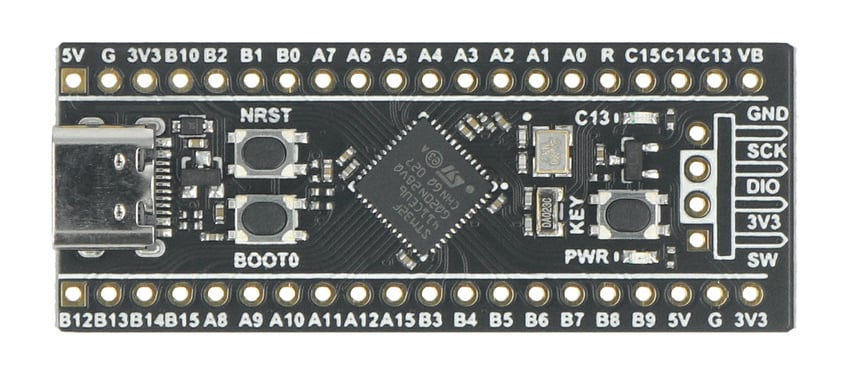

BlackPill v3.1-utviklingskort med USB-C-kontakt og merkede pinnetilkoblinger — Kortet har USB-C, RTC og en 16-kanals A/D-omformer

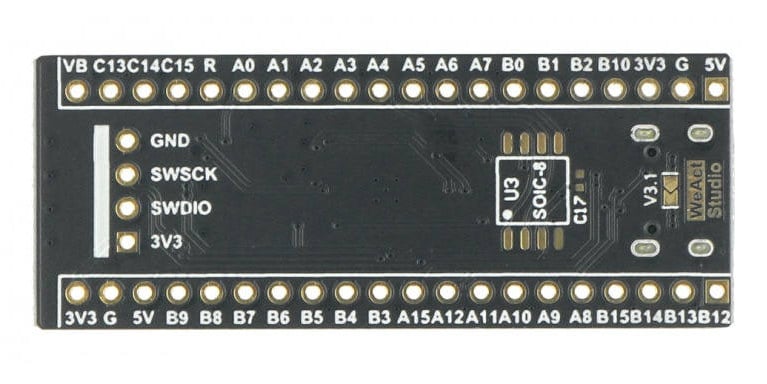

BlackPill v3.1-utviklingskort fra baksiden med SWD-tilkobling og merkede pinner — SWD-grensesnittet brukes med en ekstern programmerer

Programmering og oppstart

Kortet kan programmeres med en ekstern SWD-programmerer via SWD-tilkoblingen. Alternativt kan en USB-UART-omformer brukes sammen med bootloaderen som er lagt inn fra fabrikken. USB-UART-omformeren følger ikke med, og driftsmodus konfigureres med BOOT-knappen.

Programmeringsstøtten omfatter MicroPython, Arduino og C. Kortet kan dermed brukes til å lære mikrokontrollerprogrammering eller utvikle prototyper der programvare, kontroller og I/O skal prøves ut.

Grensesnitt for sensorer og periferiutstyr

Utviklingskortet tilbyr 3 x USART, 3 x I2C, 5 x SPI, 1 x USB og SDIO. I/O-grensesnittet er ført ut som 2 x 20 pinner.

Kortet egner seg til prototyper som utveksler data med sensorer og periferiutstyr via I2C eller SPI, til serielle forbindelser via USART og til løsninger som trenger USB- eller SDIO-grensesnitt.

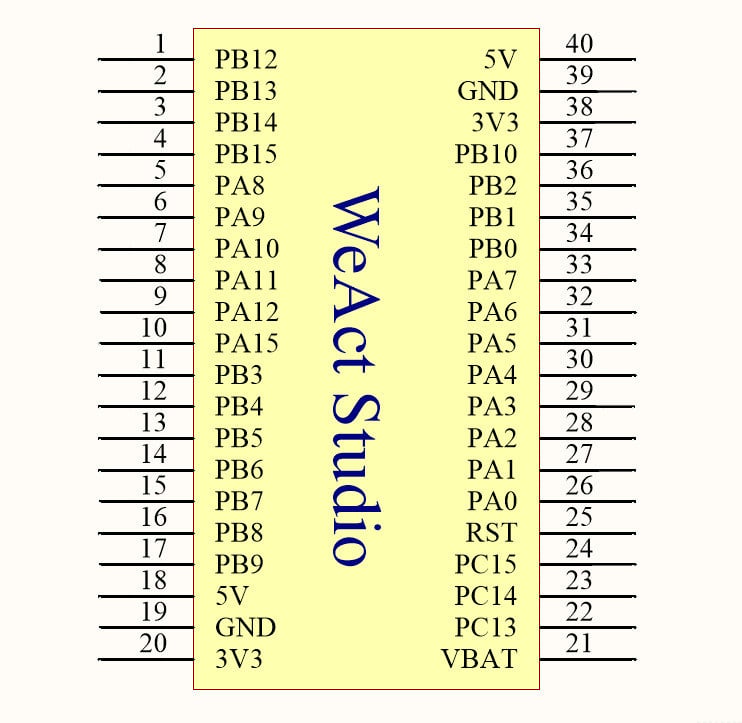

Pinout-diagram for BlackPill v3.1 med nummererte pinner og signalbetegnelser — I/O-grensesnittet består av 2 x 20 pinner

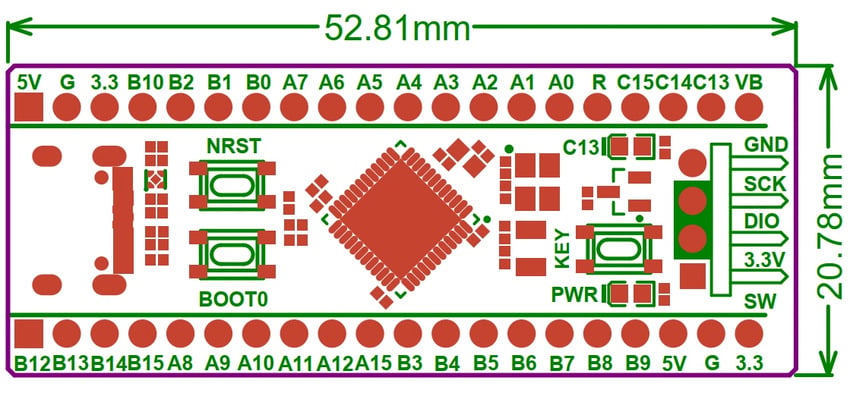

Måltegning for BlackPill v3.1 med kortmål og merkede I/O-pinner — Kortets oppgitte mål er 53 x 21 x 5 mm

Format og elektriske nøkkeldata

Kortet måler 53 x 21 x 5 mm og bruker en forsyningsspenning fra 3,3 V til 5 V. Det har gullbelagte pinner, en krystalloscillator på 25 MHz og en lavfrekvent krystalloscillator oppgitt som 32,768 kHz, 6 pF.
