USBasp AVR-programmer med ISP-tilkobling, IDC-kabel 50 cm

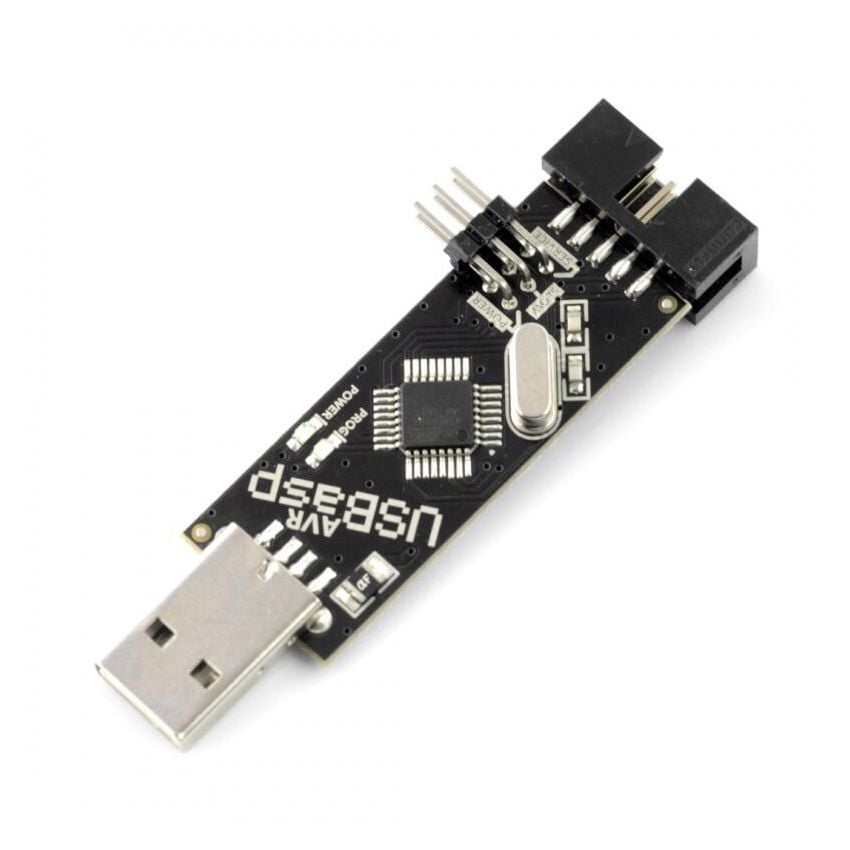

USBasp-programmer for AVR med ISP-tilkobling og IDC-kabel

Denne USBasp-programmeren er kompatibel med USBasp-designet fra Thomas Fischl og brukes til programmering av AVR-mikrokontrollere fra Atmel via USB på PC. Løsningen støttes av flere populære utviklingsverktøy, blant annet Bascom, AVRDude, WinAVR og Arduino IDE.

Egnet til firmware, bootloader og utvikling på AVR-baserte kort.

Enheten kan brukes til å programmere AVR-baserte kort og mikrokontrollere, inkludert innlasting eller gjenoppretting av bootloader på kompatible Arduino-kort. For enklere tilkobling til enkelte kort kan en KANDA-kompatibel ISP-adapter være nyttig. Programmeren leveres med IDC-kabel for tilkobling til målkretsen.

Konfigurasjon, jumpere og bruk

Tre jumpere gir ulike konfigurasjonsmuligheter. J1 brukes ved oppdatering av programmerens fastvare og skal normalt ikke være aktiv under vanlig bruk. J2 senker programmeringsfrekvensen for tregere målkrets, og J3 kan brukes til å forsyne målkretsen med 5 V fra USB.

Statuslys og innebygd beskyttelse for tryggere bruk.

To LED-indikatorer, rød og grønn, viser status på enheten under bruk. Den innebygde polymerbeskyttelsen på 500 mA bidrar til å beskytte USB-porten mot overstrøm. Programmeren fungerer med Windows og Linux, og nødvendige drivere kan installeres fra den offisielle USBasp-siden.

Bruksområder

• Programmering av AVR: egnet for ATmega, ATtiny og andre kompatible AVR-mikrokontrollere
• Bootloader på Arduino: installasjon eller gjenoppretting av bootloader på kompatible Arduino-kort
• Utvikling og service: rask innlasting av firmware under testing, feilsøking og prototyping

Spesifikasjoner

• Programmeringshastighet: opptil 5 kB/s
• Strømforsyning til målkrets: 5 V fra USB
• Polymerbeskyttelse: 500 mA, gjenbrukbar
• Operativsystemer: Windows XP, Vista, 7, 8 og Linux
• Konfigurasjon: 3 jumpere
• Indikatorer: 2 LED-er, rød og grønn

Pakkeinnhold

• USBasp-programmer
• IDC-kabel 50 cm med KANDA-kontakter
• 2 jumpere til konfigurasjon
