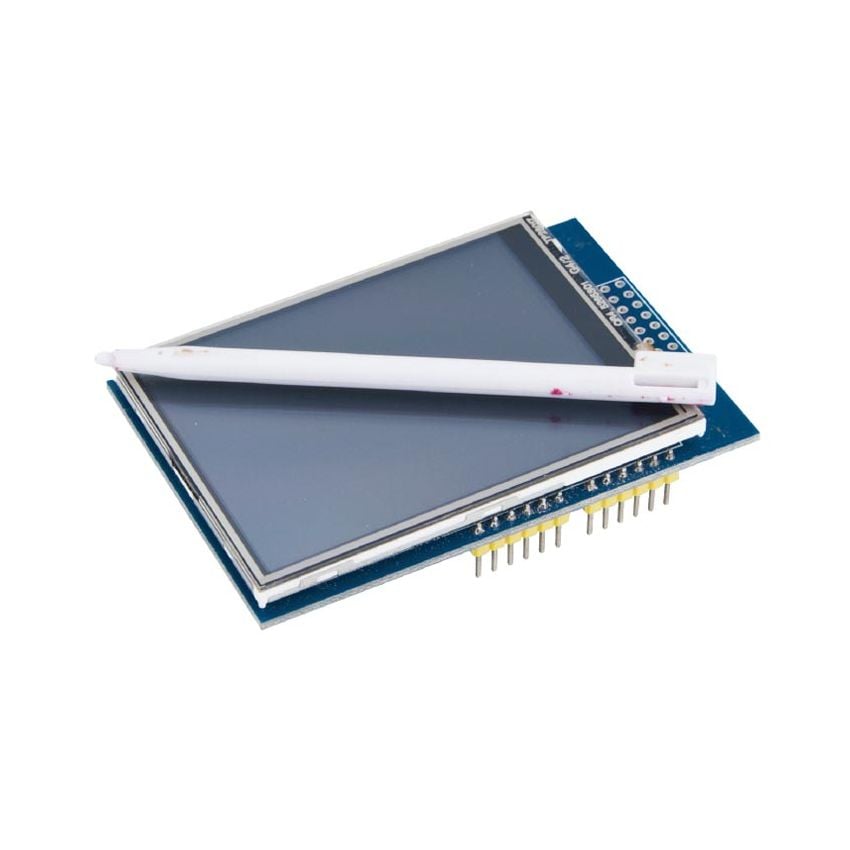

main product photo

Berøringsskjerm 2,8”, TFT LCD 320x240, microSD for Arduino

Legg til i ønskeliste
kr 369,00
Bli den første til å omtale produktet

2,8" TFT LCD-skjerm med berøring

er en praktisk løsning for Arduino-prosjekter som krever visuell tilbakemelding.

Fargeskjerm med 320x240 oppløsning

gir klare og detaljerte bilder for ulike applikasjoner.

Integrert berøringspanel

gjør det enkelt å implementere brukervennlig kontroll.

microSD-kortleser

lar deg lagre og laste inn data direkte fra kortet.

Skjermen fungerer via 8-bit parallell kommunikasjon og er ideell for ulike hobby- og utviklingsprosjekter.

LCD-modulen er kompatibel med Arduino Uno, Mega og tilsvarende.

På lager
SKU
MR-00104
Kategorier:
Arduino, Skjermer og displays
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

2,8" berøringsskjerm med microSD-leser for Arduino

Denne kompakte og fargesterke 2,8-tommers TFT LCD-skjermen er utviklet for bruk med mikrokontrollerplattformer, spesielt

Arduino-kompatible systemer.

Den kombinerer funksjonalitet og brukervennlighet i én enhet, med integrert resistiv berøringssensor og

microSD-kortleser

som gir fleksibilitet til å vise bilder eller lagre prosjektdata.

320x240 pikslers oppløsning

sikrer klar visning av både grafikk og tekst, og den 2,8" store skjermen gir god plass for interaktive menyer og informasjon.

8-biters parallell grensesnitt

sørger for rask dataoverføring mellom skjermen og mikrokontrolleren, noe som er viktig i sanntidsapplikasjoner.

Skjermen er kompatibel med Arduino Uno, Mega og tilsvarende kort takket være det standardiserte skjoldformatet.

Støtte for grafikkbibliotek

som Adafruit GFX og TFT_eSPI gjør programmering enkel, selv for nybegynnere.

Pakken inneholder selve skjermen, og det kreves ingen lodding ved montering på et kompatibelt hovedkort.

Dette er en ideell løsning for alt fra smarthusgrensesnitt til små spillkonsoller og datavisualisering i sanntid.

Typiske bruksområder i hobbyelektronikk:

  • Visuelle Arduino-prosjekter

    : Gir brukeren direkte tilbakemelding via berøringsskjerm.
  • Enkel datalogging:

    microSD-spor

    lar deg lagre data som kan analyseres senere.
  • Interaktive menyer: Brukes i

    grensesnitt for mikrokontrollere

    i styringsapplikasjoner.
  • Utvikling av prototyper: Rask implementering uten behov for eksterne skjermer eller grensesnitt.

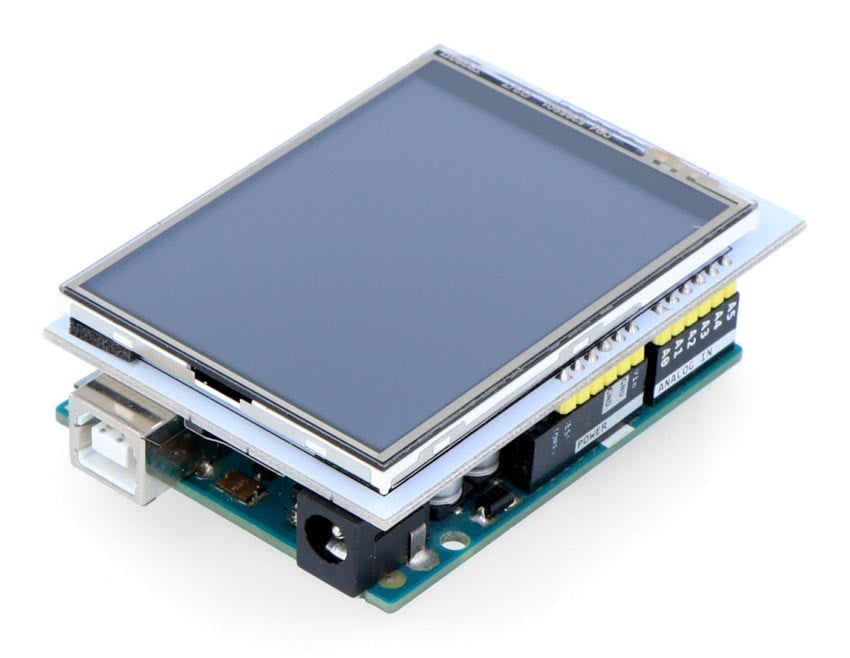

Touch screen 2,8” 320x240, kompatibel med ArduinoTouch screen 2,8” 320x240, kompatibel med Arduino

Berøringsskjerm 2,8” med oppløsning på 320x240, kompatibel med Arduino-moduler.

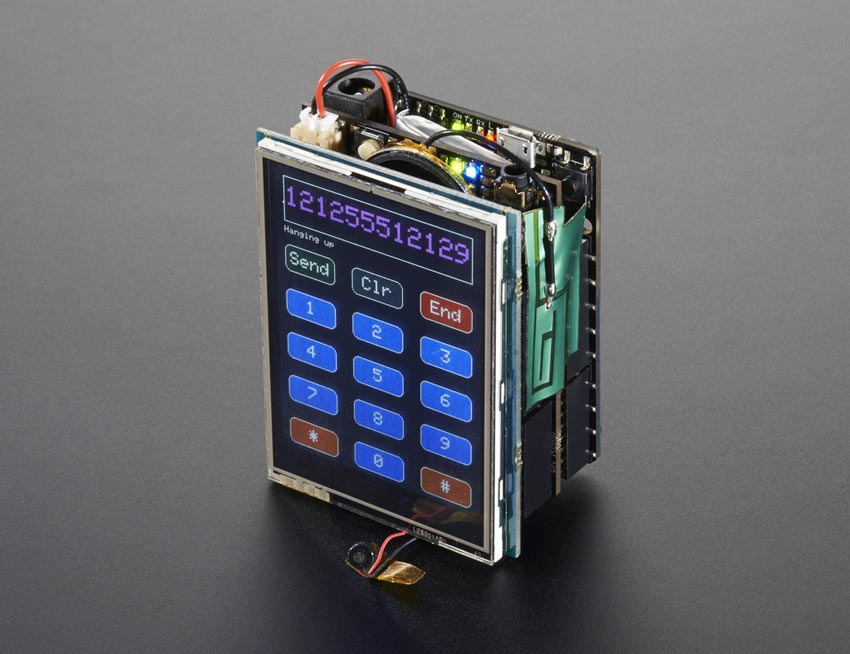

Kalkulator - eksempel på prosjekt med bruk av skjerm og Arduino.Kalkulator - eksempel på prosjekt med bruk av skjerm og Arduino.

Eksempel på prosjekt med bruk av skjerm og Arduino.

Lag ditt eget prosjekt med berøringsskjerm og Arduino

Med støtte for

bibliotek og kildekode

samt enkel tilkobling til Arduino Uno, Leonardo og kompatible moduler, kan du utvikle mange spennende og interaktive løsninger.

Skjermmodulen leveres

ferdig montert

og har kontakter som gjør det mulig å koble den direkte til et Arduino-kort – helt uten behov for lodding.

Eksempelprosjekt med LCD-skjerm for Arduino - med kildekode

Under fanen Dokumenter og linker finner du en detaljert prosjektbeskrivelse med

komplett kildekode.

Prosjektet benytter

Arduino og Adafruit FONA

som fungerer som en telefon.

PIN-tilkoblinger og funksjoner:

  • LCD_RST:

    Tilbakestilling (reset) av LCD-skjermen.

  • LCD_CS:

    Chip select – velger LCD-enheten på SPI-bussen.
  • LCD_RS: Register select – styrer datamodus for LCD.
  • LCD_WR: Skrivesignal til LCD.
  • LCD_RD: Lesesignal fra LCD.
  • GND: Felles jordforbindelse (ground).

  • 5V:

    Strømforsyning 5 volt.
  • 3V3: Strømforsyning 3,3 volt.

  • LCD_D0–D7:

    Databuss (8-bit) mellom mikrokontroller og LCD.
  • SD_SS: Slave select for SD-kortet.
  • SD_DI: Data inn til SD-kort (MOSI).
  • SD_DO: Data ut fra SD-kort (MISO).
  • SD_SCK: Klokkelinje for SD-kort (SPI clock).

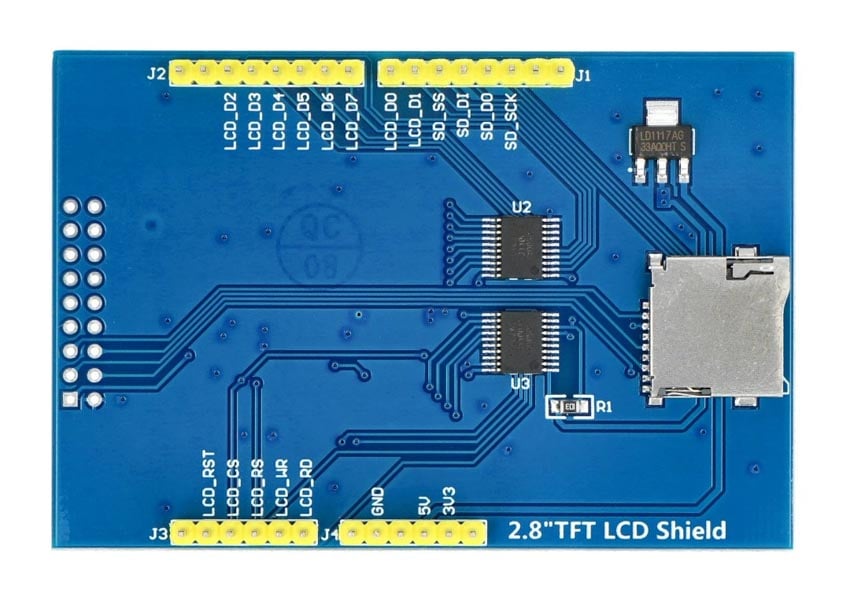

Tilkobling av LCD-modulen og Pin-beskrivelseTilkobling av LCD-modulen og Pin-beskrivelse

Tilkobling av LCD-modulen og Pin-beskrivelse.

Tekniske spesifikasjoner:

  • Skjermtype:

    TFT LCD 2,8” med resistiv berøringspanel

  • Oppløsning:

    320 x 240 piksler

  • Grensesnitt:

    8-bit parallell

  • microSD-kortleser:

    Ja, integrert

  • Driftsspenning:

    3,3 V til 5,5 V

  • Logikknivå (I/O):

    3,3 V til 5,5 V
  • Fargevisning: 262 000 farger (18-bit RGB)
  • Kontrollerbrikke: ILI9341
  • Bakgrunnsbelysning: LED
  • Tilbakestillingsknapp: Ja, utbrakt på skjermen
  • Skjermtilkobling: Kompatibel med Arduino Uno og derivater
  • Dimensjoner: 78 x 52 x 16 mm
  • Vekt: 38 g

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
SKUMR-00104
EAN7073330501045
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
TF028 Arduino Touch Screen - User Manual (1.05 MB)
Arduin-o-Phone prosjekt med kildekode
