Simon Says loddesett for minnespill med Attiny404

Elektronisk Simon Says-minnespill som loddes selv

Simon Says er et elektronisk minnespill i form av et loddesett for selvmontering. Når kretsen er satt sammen, styres spillet av en forhåndsprogrammert Attiny404-mikrokontroller, slik at settet kan tas i bruk som spill etter monteringen.

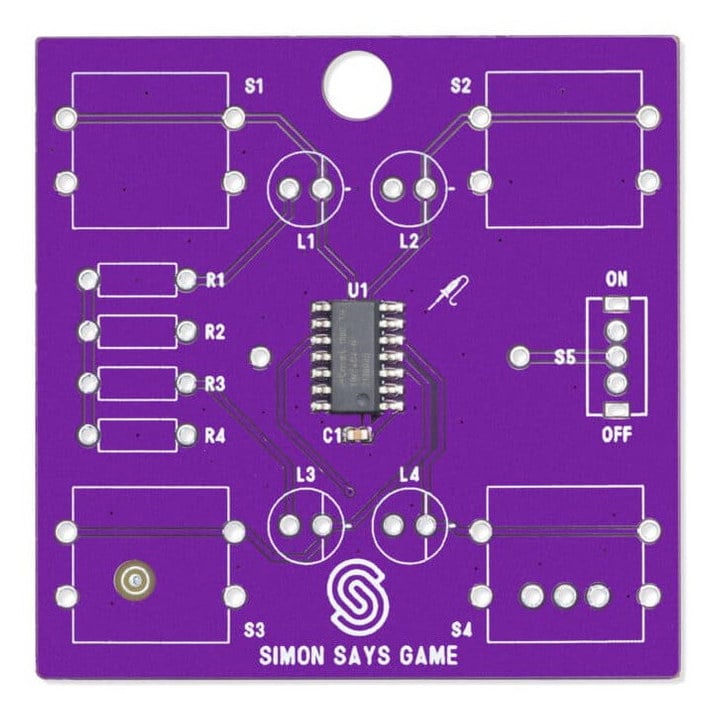

Spillet presenterer en sekvens med fire fargede lysdioder. Oppgaven er å trykke de fire knappene i samme rekkefølge som lysene tennes. Etter hvert riktig svar øker vanskelighetsgraden, og spillformen trener både hukommelse og reaksjonsevne.

Den klassiske spillmekanikken gjør prosjektet til både et lommespill og en konkret introduksjon til grunnleggende elektronikk.

Lodding og programmering for nybegynnere

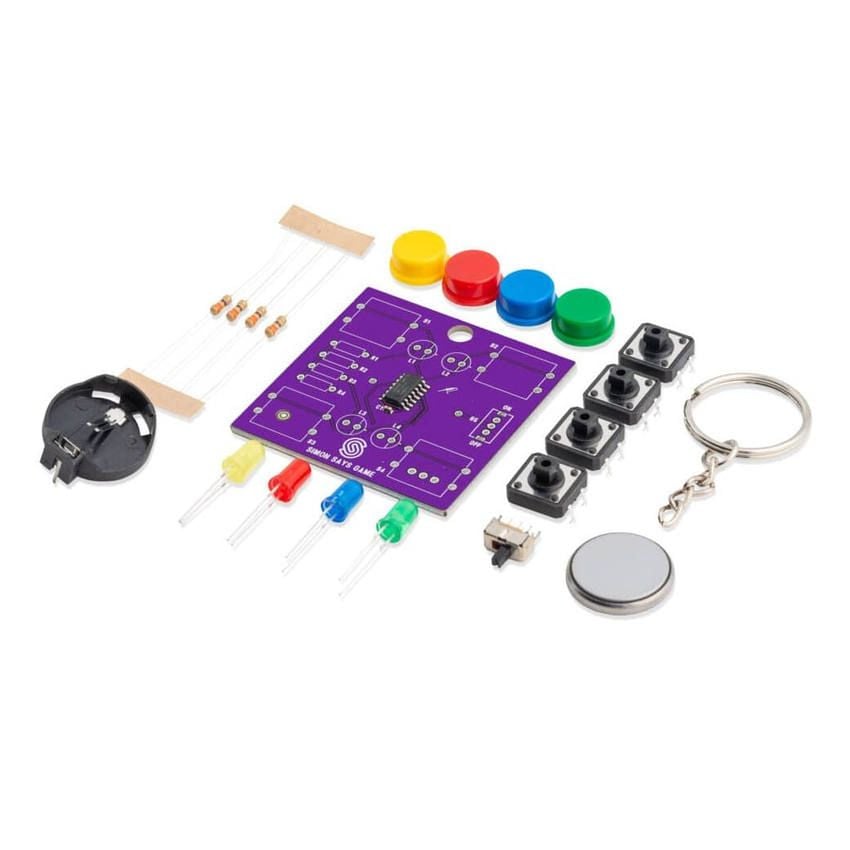

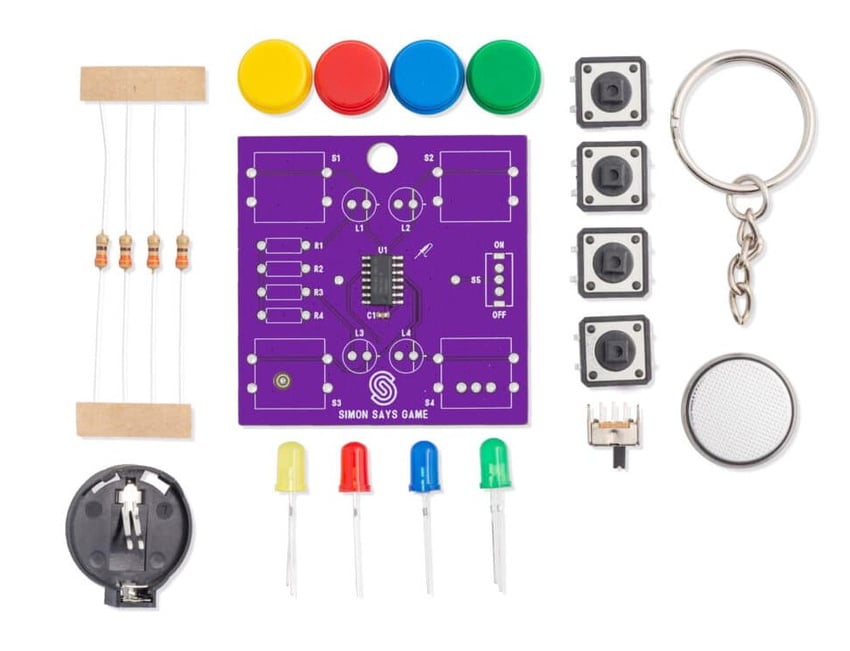

Settet er utviklet for nybegynnere som vil lære lodding gjennom et oversiktlig prosjekt. SMD-komponentene på kretskortet er ferdig loddet, mens brukeren lodder THT-komponentene. Merkingen på kretskortet og det begrensede antallet THT-deler gjør monteringen enkel å følge.

Attiny404 er en 8-bits mikrokontroller som er forhåndsprogrammert og kan programmeres med Arduino IDE. Etter at kretsen er montert, er spillet klart til bruk uten at det først må programmeres.

Prosjektet har åpen kildekode og dokumentasjon på GitHub. Det gir et utgangspunkt for å utforske AVR-mikrokontrollere, lære grunnleggende programmering og endre spillogikken for å lage egne varianter.

Kompakt spill med batteridrift

Kretskortet måler 50 × 50 mm og er laget for et kompakt format som får plass i en lomme. Det medfølgende festet gjør at det ferdige spillet også kan bæres som nøkkelring.

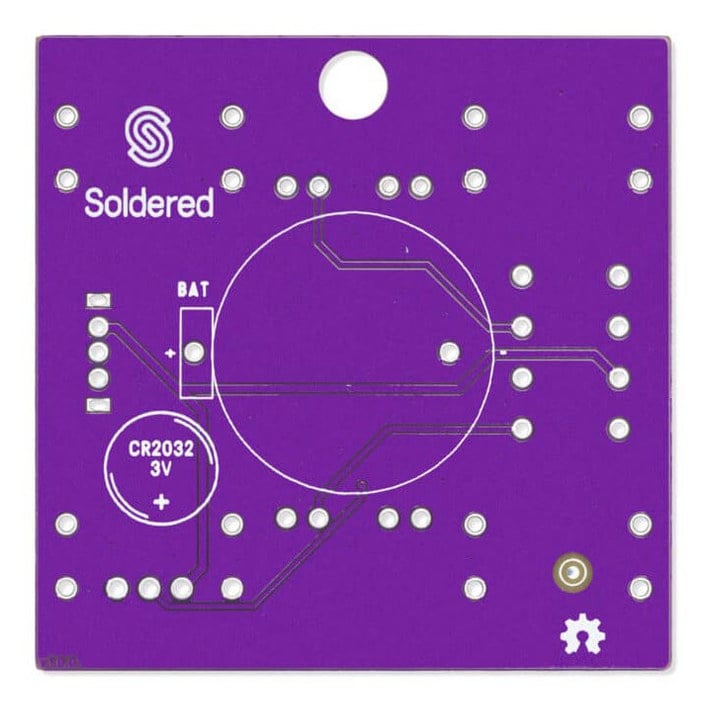

Strømmen leveres av ett CR2032-batteri, som følger med i settet. Kretskortets bakside har batteriholder, og en egen av/på-bryter brukes til å slå spillet på og av.
