LoRa-E5 mini STM32WLE5JC, LoRaWAN 868/915 MHz, ARM Cortex-M4

Kompakt LoRaWAN-modul for IoT og trådløs kommunikasjon

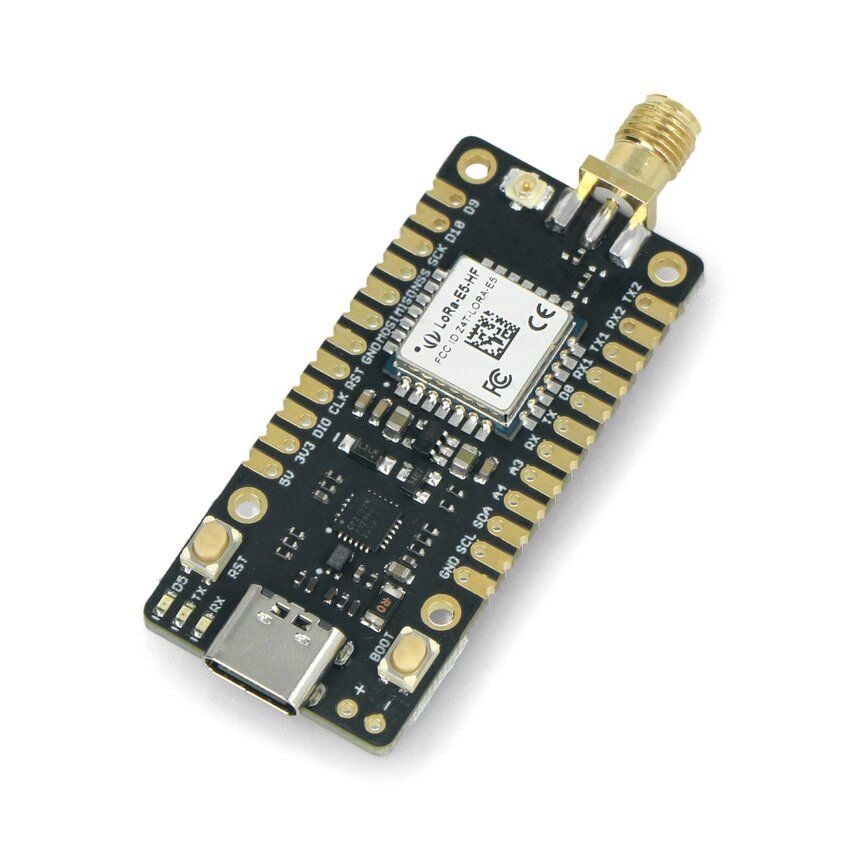

LoRa-E5 mini er en

avansert radiomodul

utviklet av Seeed Studio for langdistanse trådløs kommunikasjon. Modulen kombinerer STM32WLE5JC-prosessoren med ARM Cortex-M4 kjerne og integrert LoRa SX126X transceiver i ett kompakt design. Perfekt for prototyping av IoT-enheter, trådløse sensornettverk og smarthusapplikasjoner.

Hva er LoRa, og hvordan fungerer det?

LoRa (Long Range) er en trådløs protokoll med lang rekkevidde og svært lavt strømforbruk. Teknologien bruker lisensfrie radiofrekvenser som 868 MHz (Europa) eller 915 MHz (Amerika), og muliggjør kommunikasjon over flere kilometer med batterilevetid på måneder eller år.

Kraftig ytelse med lavt strømforbruk

Til tross for sin lille størrelse leverer LoRa-E5 mini imponerende spesifikasjoner. Sendestyrken når opptil

22 dBm ved 868/915 MHz

mens mottakerfølsomheten går ned til -136 dBm for SF12 med 125 kHz båndbredde. Dette gir et linkbudsjett på 158 dB, som muliggjør kommunikasjon over flere kilometer. I hvilemodus (WOR) forbruker modulen kun 2,1 µA, noe som gjør den ideell for batteridrevne applikasjoner.

Bruksområder

LoRa-E5 mini egner seg for en rekke anvendelser innen IoT og trådløs kommunikasjon:

• IoT-prototyping: Rask utvikling av LoRaWAN-enheter med ferdig firmware.

• Trådløse sensornettverk: Overvåking av temperatur, fuktighet og andre miljøparametere.
• Smarthus: Tilkobling av sensorer og aktuatorer over lange avstander.
• Landbruk: Fjernmåling av jordforhold, vannstand og værdata.
• Industriell overvåking: Fjernavlesning av målere og tilstandsovervåking.

• Utdanning: Læring om LoRa- og LoRaWAN-teknologi.

Fleksible grensesnitt

Modulen tilbyr flere tilkoblingsmuligheter for enkel integrasjon:

• USB Type-C: For programmering og strømforsyning.
• UART: Seriell kommunikasjon med AT-kommandoer.
• I2C: Tilkobling av sensorer og periferiutstyr.
• ADC: Analog-til-digital konvertering.
• SMA-K og IPEX: Antennekontakter for ekstern antenne.
• 2× 12-pin headers: GPIO-tilgang for tilpassede prosjekter.

LoRaWAN-støtte

LoRa-E5 mini leveres med

ferdig AT-firmware

som støtter LoRaWAN-protokollen i klasse A, B og C. Modulen er kompatibel med flere frekvensplaner inkludert EU868, US915, AU915, AS923, KR920 og IN865, noe som gjør den globalt anvendelig. Støtte for ulike modulasjonstyper som LoRa, GFSK, GMSK og BPSK gir fleksibilitet i ulike kommunikasjonsscenarier.

Spesifikasjoner

• Modell: LoRa-E5 mini (Seeedstudio 113990939)

• Prosessor: STM32WLE5JC (ARM Cortex-M4)
• LoRa-brikke: Integrert SX126X

• Frekvensområde: 868 MHz / 915 MHz

• Støttede frekvensplaner: EU868, US915, AU915, AS923, KR920, IN865
• Protokoll: LoRaWAN v1.0.4 (klasse A/B/C)
• Modulasjon: LoRa, (G)FSK, (G)MSK, BPSK

• Sendestyrke: Opptil 22 dBm (20,8 dBm ved 3,3 V)

• Mottakerfølsomhet: -116,5 dBm til -136 dBm
• Linkbudsjett: 158 dB
• Strømforbruk (WOR): 2,1 µA
• Driftsspenning: 3,7 V - 5 V
• Grensesnitt: USB-C, UART, I2C, ADC, SMA-K, IPEX
• Pin headers: 2× 12-pin (2,54 mm)
• Klokke: 32 MHz TCXO (HSE), 32,768 kHz krystall (LSE)
• Driftstemperatur: -40°C til +85°C
• Sertifiseringer: CE, FCC, IC, TELEC
• Dimensjoner: 50 × 23 mm

Pakkeinnhold

• 1× LoRa-E5 mini modul
• 1× Antenne (EU868/US915)
• 1× USB Type-C kabel (20 cm)
• 2× 12-pin hannkontakter
• 1× Klistremerke
