CO2-sensor med temperatur og fuktighet for M5Stack, SCD41

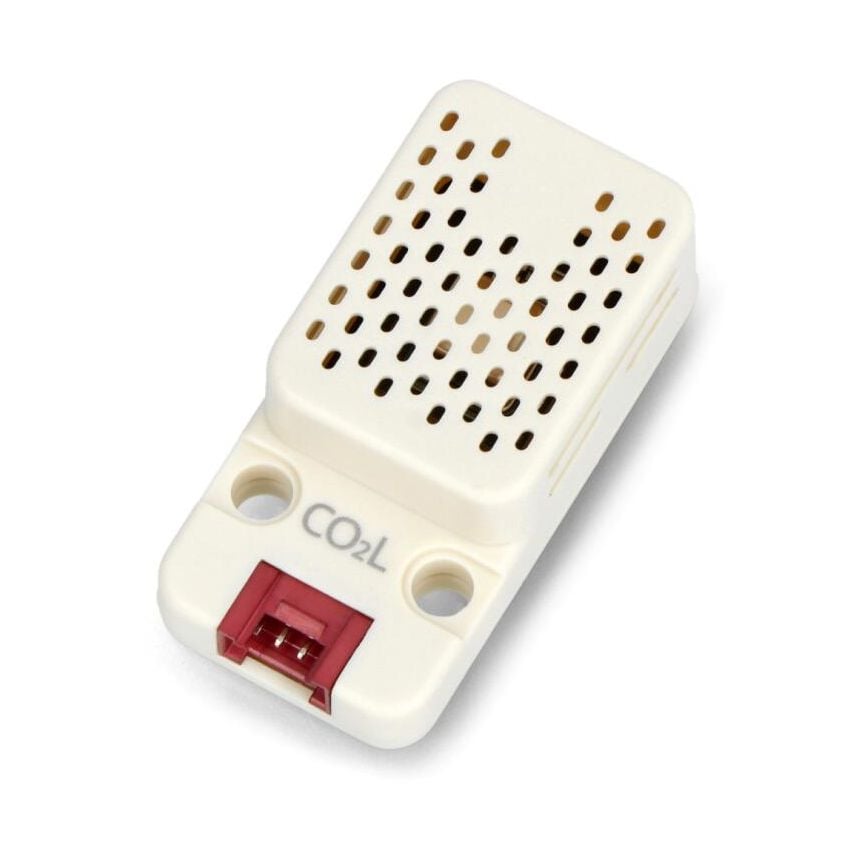

CO2L - presis luftkvalitetsmåling med SCD41 for M5Stack

CO2L er en digital sensormodul som kombinerer måling av CO2-konsentrasjon, temperatur og luftfuktighet i én kompakt enhet. Kjernen er Sensirion SCD41 - en avansert CO2-sensor med I2C-grensesnitt og støtte for energibesparende single-shot-modus. En integrert LDO-regulator (5 V til 3,3 V) gjør at modulen kobles direkte til M5Stack PORT.A uten ekstra komponenter.

CO2-måling fra 400 til 5000 ppm med nøyaktighet ±(40 ppm + 5 % av avlesningen).

I tillegg måler enheten temperatur fra -10 til 60 °C (±0,8 °C) og luftfuktighet fra 0 til 95 % RH (±6 % RH). Tilkoblingen skjer via den medfølgende 20 cm lange HY2.0 4P-kabelen som passer PORT.A på kompatible M5Stack-kontrollere.

Komplett målestasjon med M5Stack-kontrollere

CO2L er konstruert for enkel integrasjon med hele M5Stack-familien. Kobles enheten til M5Stack Core - som har innebygd fargedisplay og tre programmerbare knapper - kan man bygge en frittstående CO2-målestasjon som viser sanntidsdata, grafer og varsler direkte på skjermen, uten ekstra komponenter. Knappene gjør det mulig å bytte visningsmodus, starte kalibrering eller nullstille grenseverdier rett på enheten.

M5Atom gir en kompakt og strømeffektiv CO2-logger for faste installasjoner.

M5Stick med innebygd display og batteri passer til bærbare løsninger der CO2-målingen skal kunne tas med overalt. De to LEGO-kompatible monteringshullene gjør det dessuten mulig å integrere CO2L direkte i fysiske konstruksjoner - fra klasseromsprosjekter til industrielle prototyper. Mange kompatible M5Stack-kontrollere bruker samme HY2.0-kabel og felles biblioteker, noe som gjør det enkelt å bytte plattform etter behov.

Bruksområder og prosjektideer

CO2L passer for et bredt spekter av prosjekter der luftkvalitet og inneklima er sentralt:

• Inneklimaovervåking: varsling når CO2-nivået overstiger anbefalte grenser i kontorer, møterom og klasserom
• Smarthusintegrasjon: automatisk styring av ventilasjon og klimaanlegg med en egnet M5Stack-kontroller og Home Assistant
• Drivhus og landbruk: kombinert overvåking av CO2, temperatur og fuktighet for optimal styring av vekstklima i drivhus og urban farming
• Skoleprosjekter: praktiske forsøk med luftkvalitetsmåling fra ungdomsskole til høyskole - med ferdige eksempelkoder fra produsenten
• Forskning og datalogging: energieffektiv langtidsregistrering av inneklimaparametere med single-shot-modus
• Kreative maker-prosjekter: interaktive installasjoner der CO2-nivået styrer lys, lyd eller animasjoner

Støttede utviklingsmiljøer

Produsenten leverer offisiell dokumentasjon, pinout-diagrammer og eksempelkoder for et bredt utvalg av plattformer. Arduino IDE gir full kontroll for erfarne utviklere, mens UIFlow med Blockly (visuell blokkprogrammering) og MicroPython senker terskelen for elever og studenter med begrenset programmeringserfaring - klar til bruk etter noen få klikk i nettleseren.

CO2L kan brukes med Home Assistant via en egnet M5Stack-kontroller for smarthusautomatisering.

For avanserte brukere støttes ESP-IDF for lavnivåprogrammering og StackFlow AI for AI-baserte applikasjoner. EasyLoader-verktøyet fra M5Stack gjør det mulig å laste ferdig testfirmware til kontrolleren med ett klikk, noe som er praktisk i undervisning og for raske demonstrasjoner. Offisielle datablader for SCD41 og LDO-regulatoren er tilgjengelig via produsentens dokumentasjonssider.

Spesifikasjoner

Pakkeinnhold

• 1 × CO2L sensormodul (SCD41)
• 1 × HY2.0 tilkoblingskabel (20 cm)
