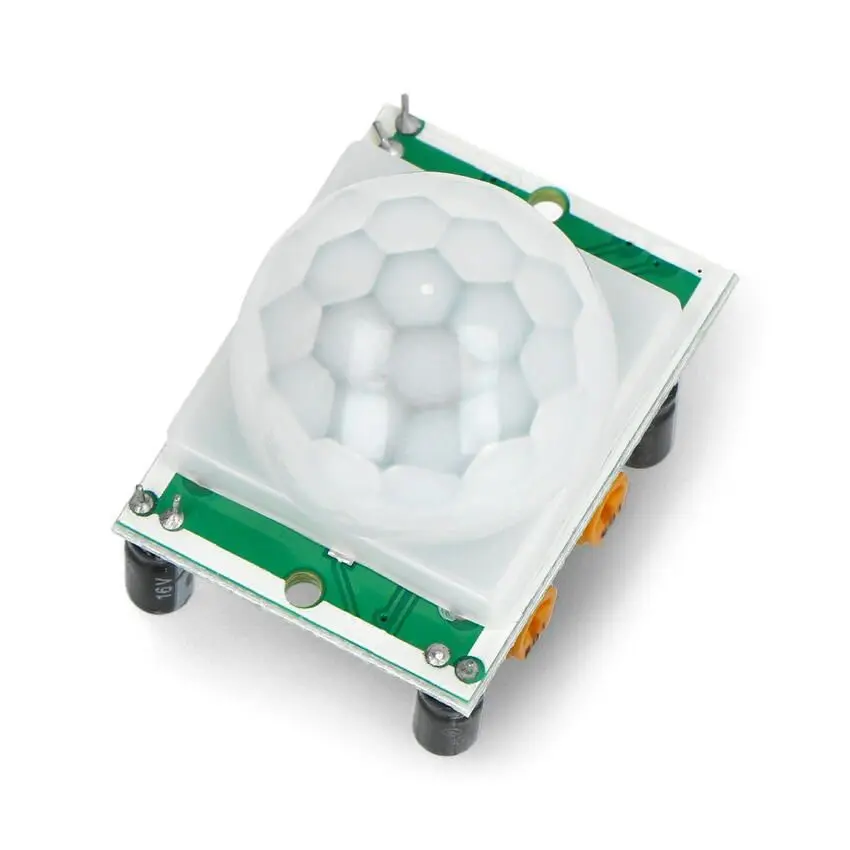

Bevegelsessensor PIR – infrarød detektor med 7 m rekkevidde

Bevegelsessensor PIR med infrarød deteksjon

Bevegelsessensoren er en passiv infrarød detektor som registrerer varmestråling fra mennesker og dyr. Under Fresnellinsen sitter et pyroelektrisk sensorelement som deler synsfeltet i sektorer – når en varmekilde beveger seg mellom dem, tolker modulen dette som bevegelse og setter den digitale utgangen høy (3,3 V).

Justerbar følsomhet og forsinkelse

To potentiometre på kretskortet styrer rekkevidde (opptil 7 m) og forsinkelsestid (hvor lenge utgangen holder høyt signal). Forsyningsspenningen dekker 4,5 til 20 V, og standby-forbruket er kun 50 µA – egnet til batteribaserte løsninger. En jumper velger mellom retriggering-modus (utgangen holdes høy ved kontinuerlig bevegelse) og non-retriggering (én enkelt puls ved første deteksjon).

Bruksområder for PIR-sensoren.

• Innbruddsalarm – koble til mikrokontroller og summer for enkel bevegelsesdeteksjon i rom eller bygning
• Automatisk belysning – aktiver lys i trappeoppgang, garasje eller hage ved registrert bevegelse
• Tilstedeværelsesstyring – start ventilasjon eller slå av utstyr automatisk basert på om rommet er i bruk
• Dyreovervåking – utløs kamera eller logging når sensoren registrerer bevegelse fra kjæledyr eller vilt
• Robotprosjekter – monter sensoren på en mobil plattform for hindringssdeteksjon

Tekniske spesifikasjoner

• Rekkevidde: opptil 7 m

• Deteksjonsvinkel: opptil 100°

• Forsyningsspenning: 4,5–20 V DC

• Utgangsspenning: 3,3 V (digital)
• Standby-strømforbruk: 50 µA
• Driftsmodus: retriggering (H) / non-retriggering (L)
• Tilkobling: 3-pin goldpin, 2,54 mm
• Modell: HC-SR501
• Kretskort: 32,5 × 24,5 mm
• Kopul: ø 23 mm, høyde 18 mm
• Total høyde: 30 mm

Pin-utganger og GPIO tilkobling for PIR-sensoren
