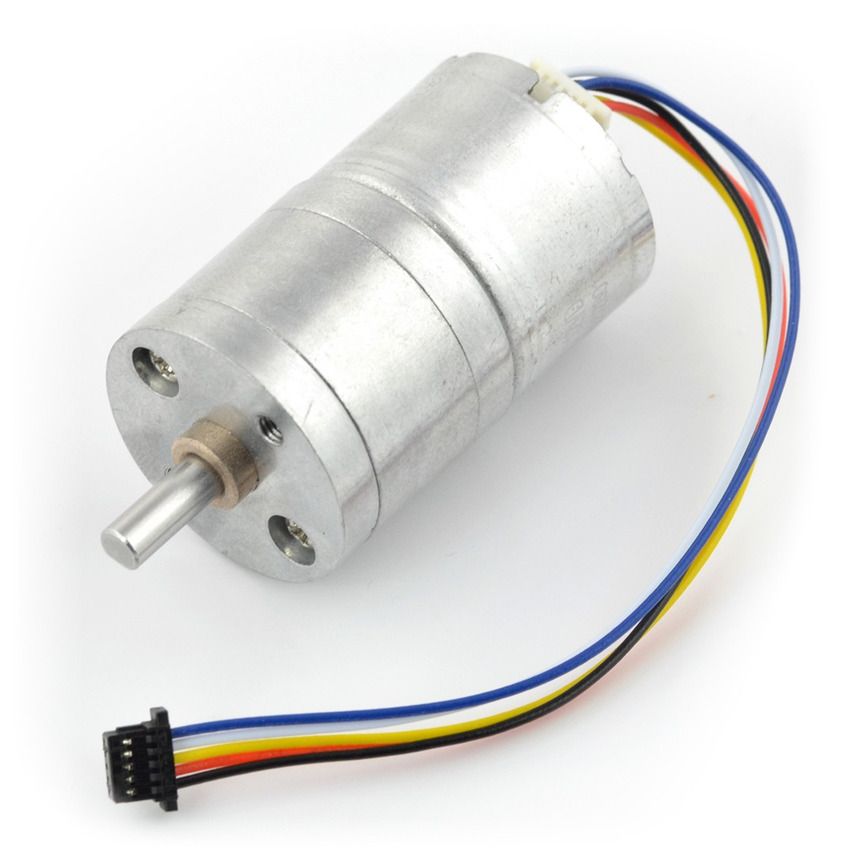

Børsteløs 12 V girmotor med aksel, flerfarget kabel og kontakt

Skip to the beginning of the images gallery

Børsteløs girmotor 12V med PWM-styring og enkoder

Name: Børsteløs girmotor 12V med PWM-styring og enkoder
Brand: DFRobot
SKU: MR-01497
Price: 569 NOK
Availability: InStock

Legg til i ønskeliste

kr 569,00

Bli den første til å omtale produktet

Børsteløs drift med innebygd styring og enkoder.

Denne børsteløse 12V-girmotoren kombinerer 45:1 utveksling med en hastighet på opptil 159 omdreininger per minutt og et dreiemoment på 0,23Nm. Den integrerte styringen regulerer hastighet og retning via PWM- og DIR-innganger, slik at en separat motorkontroller ikke er nødvendig. Enkoderen gir 270 pulser per omdreining på girkassens utgående aksel. Motoren måler 43 x 25mm, veier 70g og har en avflatet aksel med diameter på 4mm samt kontakt med 1mm deling.

Kjøp nå så vil vi sende varen innen 31. okt. 2026

SKU

MR-01497

Kategorier:

DC motor

DFROBOT

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Børsteløs 12V girmotor med integrert PWM-styring

Dette er en børsteløs motor med 45:1-gir, innebygd styring og enkoder. Girutgangen har en rotasjonshastighet på opptil 159 omdr./min og et dreiemoment på 2,4 kg*cm (0,23 Nm).

Styring av rotasjonshastighet og retning er integrert i motoren. PWM- og DIR-inngangene gjør at den ikke trenger en separat motorstyring. Motoren drives med 12V, mens PWM-signalet har en amplitude på 5V og retningen styres med +5V eller GND.

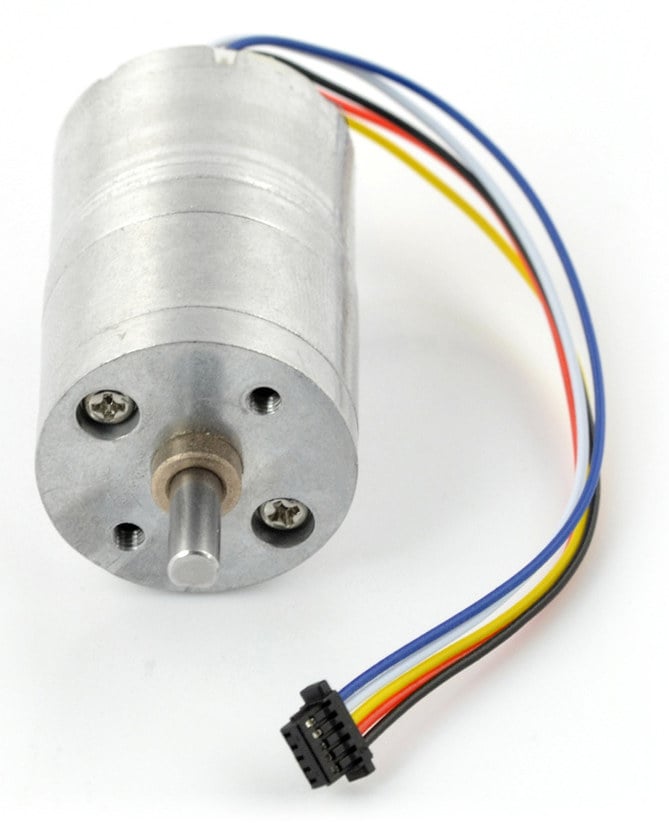

Børsteløs girmotor med utgående aksel, tilkoblingskabel og kontakt — Innebygd styring tar imot signaler via PWM- og DIR-inngangene

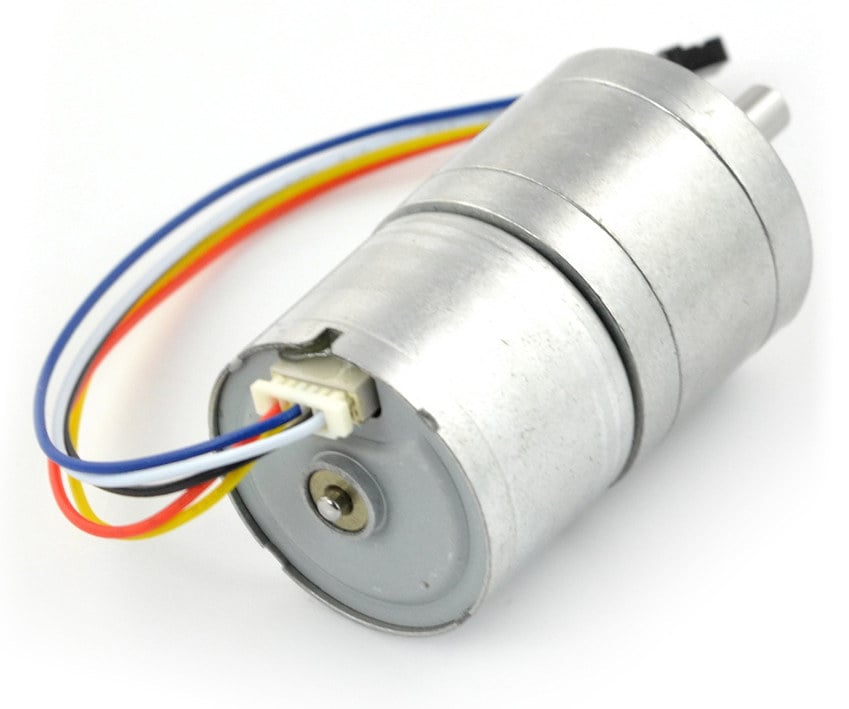

Børsteløs girmotor sett fra baksiden med flerfarget kabel og kontakt — Enkoderen gir 270 pulser per omdreining på girkassens utgående aksel

Enkoder for tilbakemelding fra girutgangen

Enkoderen har en oppløsning på 6 pulser per omdreining av motorakselen. Etter 45:1-giret tilsvarer dette 270 pulser per omdreining av den utgående akselen.

Enkoderens frekvenssignal er tilgjengelig på den gule lederen og kan brukes som tilbakemelding til en kontroller. Den utgående akselen har en diameter på 4mm og er avflatet.

Tilkobling og styresignaler

Den flerfargede kabelen samler strømforsyning, styringsinnganger og enkoderutgang. Ledningsfunksjonene er angitt nedenfor.

Svart leder

Forsyningsspenning, minus

Rød leder

Forsyningsspenning, pluss

Gul leder

Frekvensutgang fra enkoderen

Hvit eller grå leder

Hastighetsregulering, PWM-signal med 5V amplitude

Blå leder

Retningsstyring, +5V eller GND

Bruksområder for styrt rotasjon

Kombinasjonen av gir, integrert styring og enkodertilbakemelding egner seg til prototyper der både bevegelse og signaler skal håndteres av en kontroller, for eksempel:
