LDR-lyssensormodul med analog og digital utgang for Arduino

LDR-lyssensormodul med analog og digital utgang

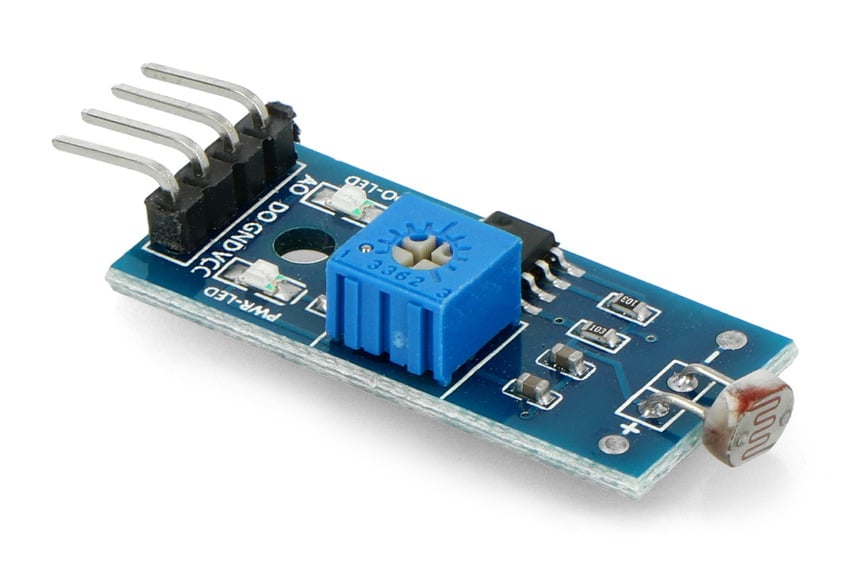

Denne modulen registrerer lysnivået i omgivelsene med en fotomotstand. Motstanden faller ikke-lineært når lysintensiteten øker, og stiger når omgivelsene blir mørkere. Modulen har både analog utgang og en digital utgang med justerbart terskelnivå.

Potensiometeret angir referansespenningen som LM393-komparatoren sammenligner med spenningen fra fotomotstanden. Ved lav motstand i fotomotstanden og gode lysforhold holdes komparatorutgangen høy.

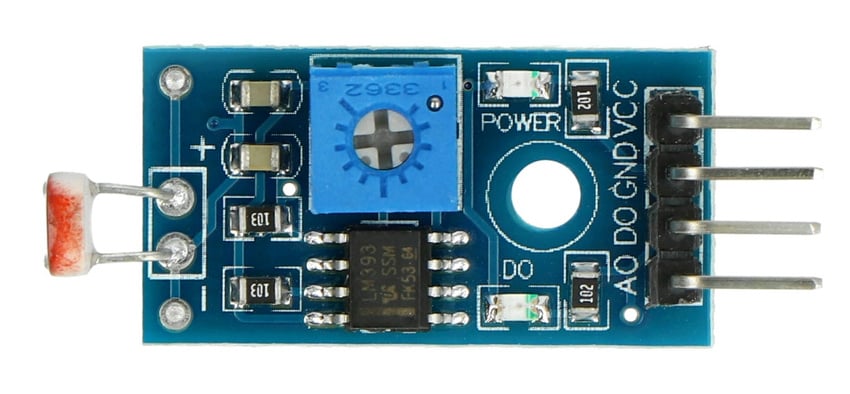

Fire pinner for analog og digital tilkobling

Modulen kobles til med fire goldpin-pinner og drives med 3,3V til 5V. Den kan kommunisere med en mikrokontroller og er kompatibel med Arduino. To LED-er viser strømstatus og status for digitalutgangen.
