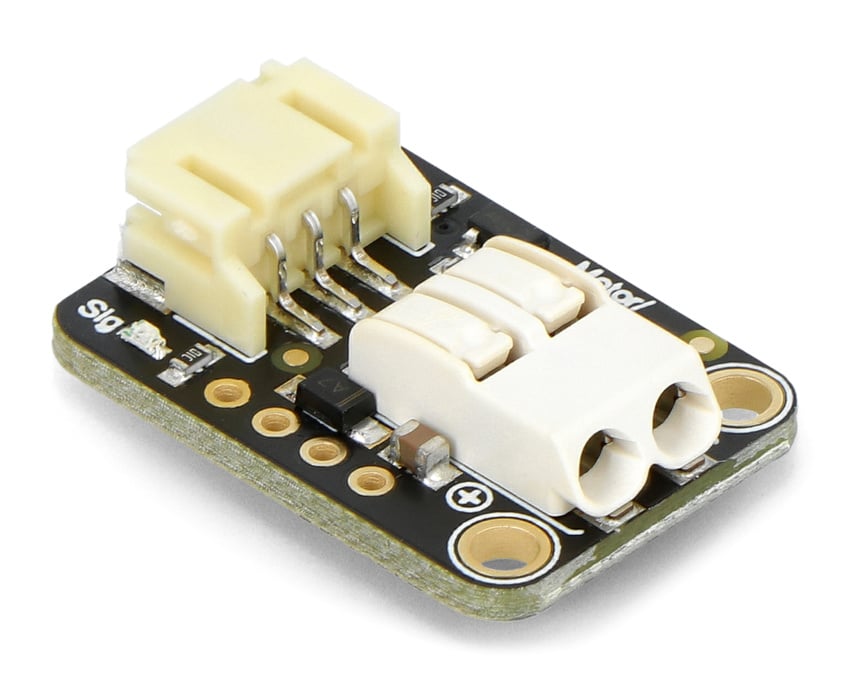

N-kanals MOSFET-driver 3-30V med JST PH 2 mm

MOSFET-driver for motorer, elektromagneter og LED

En N-kanals MOSFET-driver brukes mellom et styresignal og en elektrisk belastning. Denne modulen er beregnet for motorer, elektromagneter og LED, og kan motta både logikksignal og PWM. AO3406-kretsen utfører styringen, mens en innebygd 1N4007-diode gir beskyttelse.

Forsyningsspenningen er 3V til 30V DC, mens logikk- og PWM-signalet kan være fra 3V til 20V DC. Inngangen bruker en JST PH-kontakt med 2mm deling, og belastningen kobles til utgangens skrueklemmer.

Tilkobling og kompatibilitet

Ved bruk med en mikrokontroller skal logikknivået til driverkortet samsvare med kontrollerens nivå. En mikrokontroller med 5V logikk brukes derfor med 5V logikknivå. Modulen er kompatibel med Arduino og Raspberry Pi, og det finnes koblingsskjemaer samt eksempelkode for Arduino og CircuitPython.

Tilkoblingspunktene har følgende funksjoner:

• V+: forsyningsinngang for 3V til 30V
• GND: felles jord for kretsen
• IN: inngang for styresignalet
• OUT: utgang for styring av belastningen

Belastningsgrenser og beskyttelse

Utgangen er spesifisert for 1,5A kontinuerlig strøm og 3A toppstrøm. Den kan brukes med motorer, induktive spoler, høyeffekts-LED, ensfargede LED-strips og andre belastninger innenfor disse strømverdiene.

Driverkortet har en innebygd 1N4007-beskyttelsesdiode. RdsOn er oppgitt til 70mOhm. Sammen med det brede forsyningsområdet og separat logikk- eller PWM-inngang gir dette et tydelig definert grensesnitt mellom kontrolleren og belastningen.
