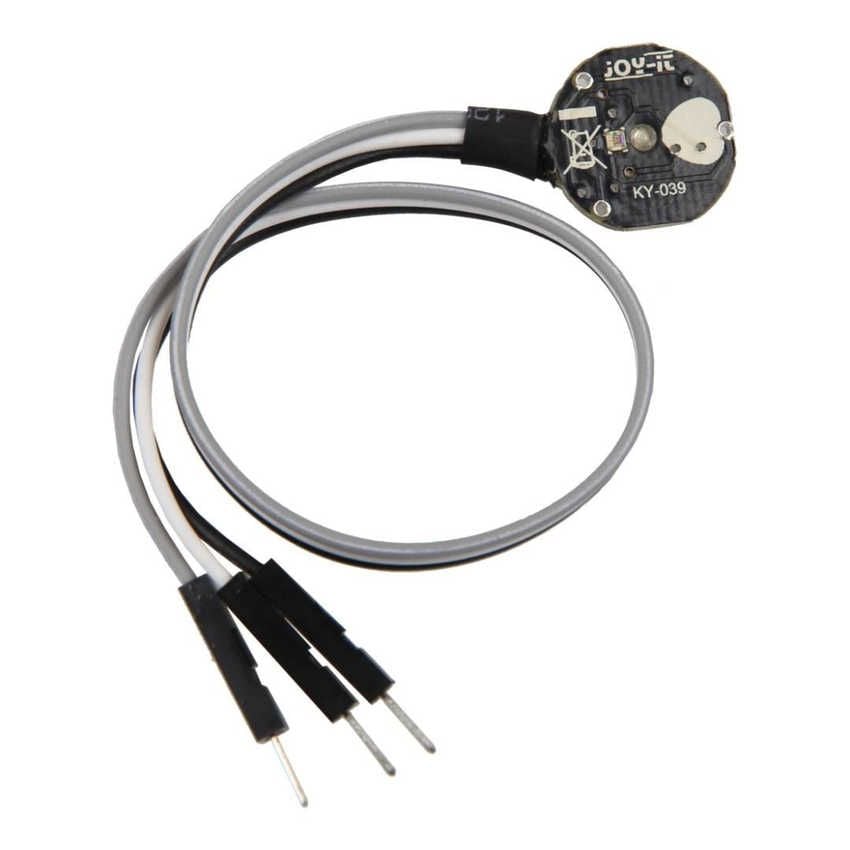

IR-pulssensor med rund sensorflate, kabel og tre tilkoblingsledninger

Skip to the beginning of the images gallery

IR-pulssensor med analog utgang for Arduino og ESP32

Name: IR-pulssensor med analog utgang for Arduino og ESP32
SKU: MR-01260
Price: 239 NOK
Availability: InStock

Legg til i ønskeliste

kr 239,00

Bli den første til å omtale produktet

Mål pulssignaler med infrarød refleksjon.

Denne kompakte IR-sensoren registrerer endringer i reflektert infrarødt lys når en finger plasseres mellom IR-dioden og fototransistoren. Det analoge utgangssignalet kan behandles for å beregne puls og utforske filtrering, toppdeteksjon og biologiske signaler.

En fleksibel modul for læring og prototyper.

Modulen drives med 3,3V til 5V og er kompatibel med Arduino, ESP32 og Raspberry Pi. Den har tilkoblingene VCC, GND og A0, og passer til undervisning, mobile prosjekter og biometriske prototyper. Ved bruk med Raspberry Pi kreves en ekstern ADC, siden plattformen ikke har innebygd analoginngang.

På lager

SKU

MR-01260

Kategorier:

Medisinske sensorer

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Analog IR-pulssensor for mikrokontrollerprosjekter

Denne kompakte sensormodulen registrerer puls ved hjelp av en IR-diode og en fototransistor. Endringer i det reflekterte infrarøde lyset følger blodstrømmen i fingeren og omdannes til et analogt utsignal. Signalet kan deretter analyseres for å beregne puls. Modulen drives med 3,3V til 5V og er kompatibel med Arduino, Raspberry Pi, ESP32 og andre mikrokontrollere. Den ferdig monterte konstruksjonen gjør sensoren egnet for prototyper, undervisning og egenutviklede målesystemer.

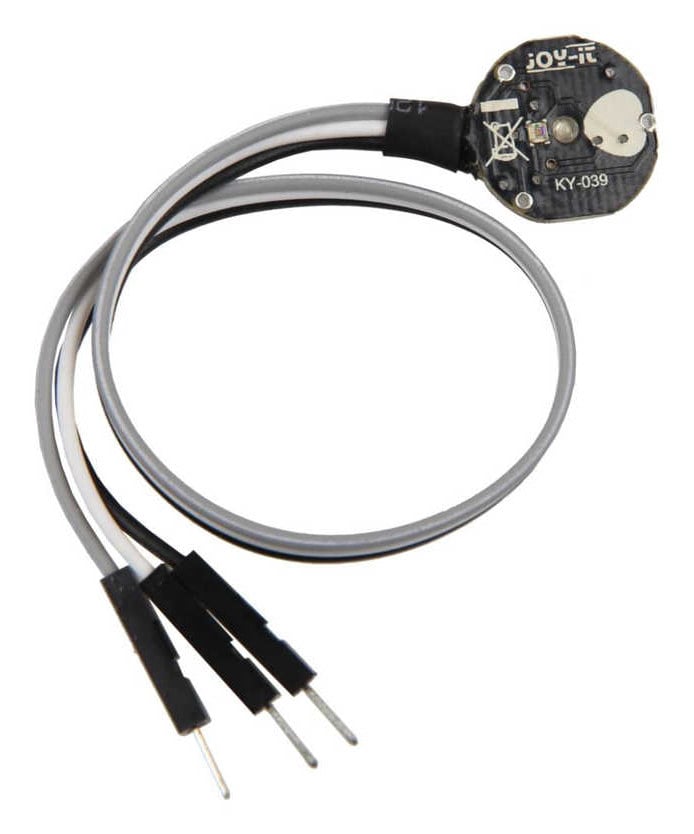

Analog IR-pulssensor med tre tilkoblingsledninger for mikrokontrollerprosjekter

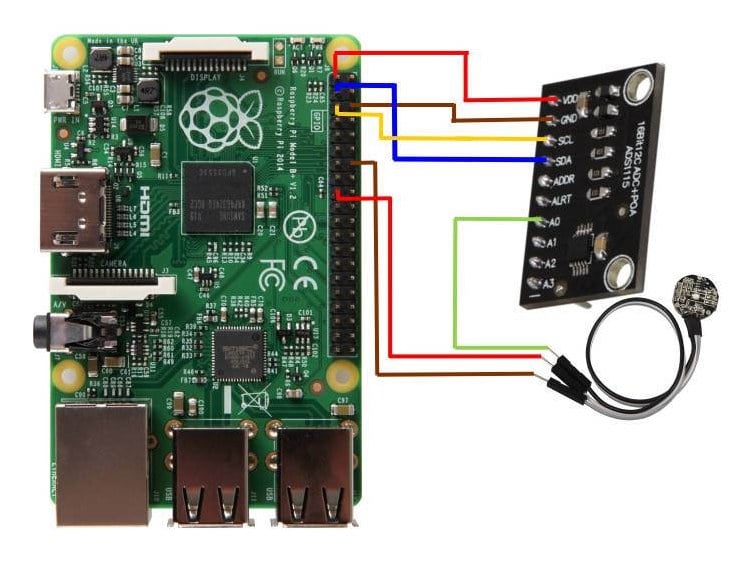

Koblingsdiagram for IR-pulssensor og Raspberry Pi med analog-til-digital-omformer — Raspberry Pi trenger en ekstern ADC for å lese det analoge signalet

Tilkobling til Raspberry Pi via ADC

Modulen har tre tilkoblinger. VCC brukes til forsyningsspenning fra 3,3V til 5V, GND kobles til jord, og A0 leverer det analoge målesignalet fra fototransistoren. Raspberry Pi har ikke en innebygd analog inngang. Tilkobling til denne plattformen krever derfor en separat analog-til-digital-omformer, for eksempel ADS1115. Omformeren digitaliserer signalet før det behandles i programvaren på Raspberry Pi.

Programmering og analyse av pulssignalet

Sensoren kan brukes med Arduino IDE, MicroPython, CircuitPython og Python-biblioteker for Raspberry Pi. Det analoge utsignalet gir mulighet til å utvikle egne rutiner for signalfiltrering, toppdeteksjon og pulsanalyse. Ved å analysere endringene i signalets amplitude kan programvaren beregne puls i BPM. Denne arbeidsmåten gjør modulen relevant for opplæring i behandling av biologiske signaler og utvikling av egne målealgoritmer.

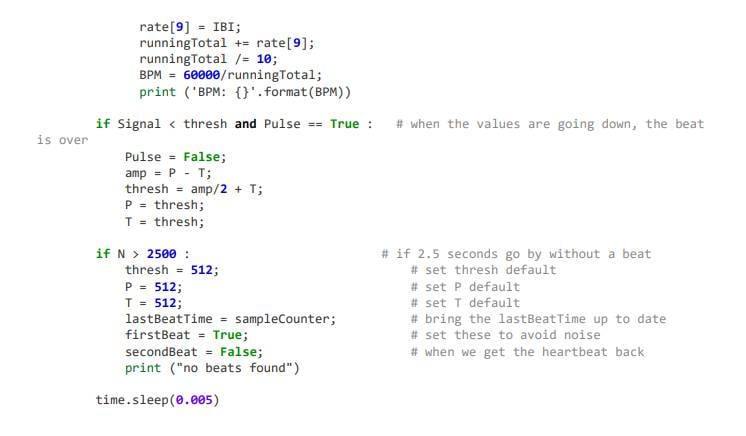

Programkode for IR-pulssensor med signalavlesning og beregning av BPM — Signalet kan behandles med Arduino IDE, MicroPython, CircuitPython eller Python

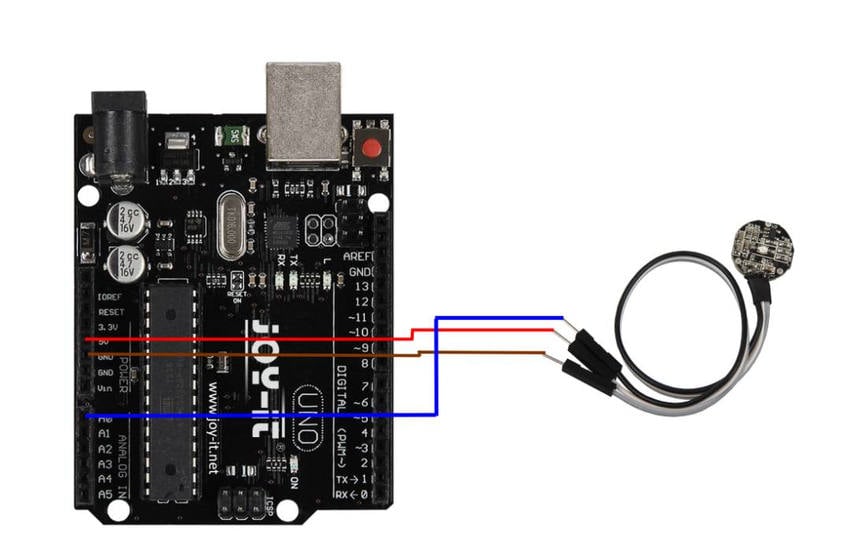

Koblingsdiagram mellom analog IR-pulssensor og et Arduino-kort — A0 kan kobles direkte til en analog inngang på Arduino

Direkte analog tilkobling til Arduino

På Arduino kan A0 kobles direkte til en analog inngang på mikrokontrolleren. VCC og GND sørger samtidig for strømforsyning og felles jord. Arduino leser spenningsendringene fra sensoren, mens programvaren står for videre filtrering og beregning. Modulen er også kompatibel med ESP32 og andre mikrokontrollere, og den analoge utgangen gir tilgang til råsignalet for egen behandling.
