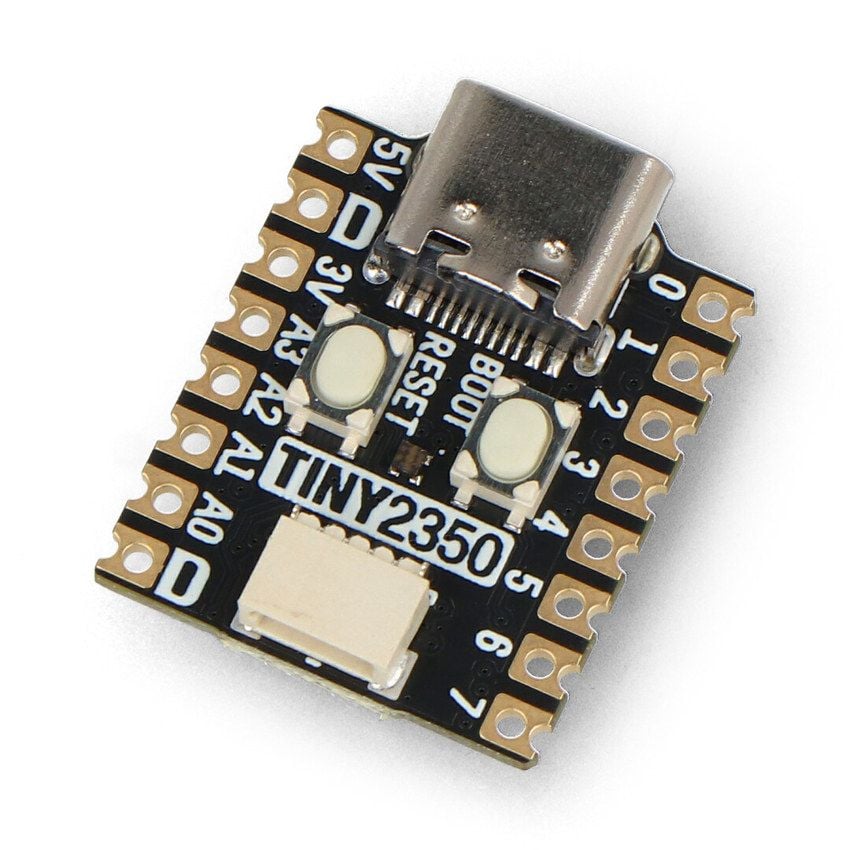

Tiny 2350-utviklingskort med USB-C-kontakt og synlige kontaktpunkter i skrå visning

Skip to the beginning of the images gallery

Tiny 2350 utviklingskort med RP2350A og 4MB flashminne

Name: Tiny 2350 utviklingskort med RP2350A og 4MB flashminne
SKU: MR-01294
Price: 299 NOK
Availability: InStock

Legg til i ønskeliste

kr 299,00

Bli den første til å omtale produktet

Kompakt utviklingskort for fleksibel prototyping.

Tiny 2350 kombinerer en tokjerners RP2350A med 520 kB SRAM og 4 MB QSPI-flash i et kort som måler 22,9 x 18 x 5,8 mm. ARM Cortex-M33-prosessoren kjører ved opptil 150 MHz, mens 12 GPIO-pinner og støtte for I2C, SPI og UART gir flere tilkoblingsmuligheter.

USB-C forenkler både strømforsyning og programmering.

Kortet drives med 3 til 5,5 V og har Qwiic/STEMMA QT, programmerbar RGB-LED samt Reset- og BOOT-knapper. Det kan programmeres i C/C++ eller MicroPython, og pinnehullene kan brukes med loddet stiftlist eller loddes direkte på et kretskort.

På lager

SKU

MR-01294

Kategorier:

Raspberry Pi Pico

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Kompakt RP2350A-utviklingskort med 4 MB flashminne

Tiny 2350 er et kompakt utviklingskort for mikrokontrollerprosjekter. Det kombinerer mikrokontrolleren RP2350A med 4 MB QSPI-flash og 520 kB SRAM på et kort som måler 22,9 x 18 x 5,8 mm inkludert USB-C-kontakten.

Kortet drives med 3 V til 5,5 V og har 12 GPIO-pinner. USB-C brukes til strømforsyning, programmering og dataoverføring, mens en programmerbar RGB-LED og knappene Reset og BOOT gir innebygde funksjoner for utvikling og testing.

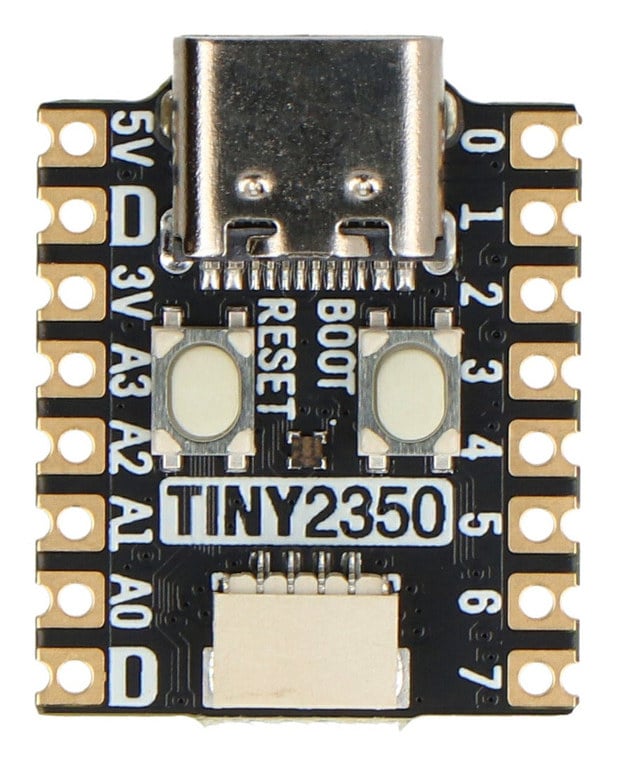

Tiny 2350-utviklingskort sett ovenfra med USB-C, BOOT- og RESET-knapper — USB-C brukes til strømforsyning, programmering og dataoverføring

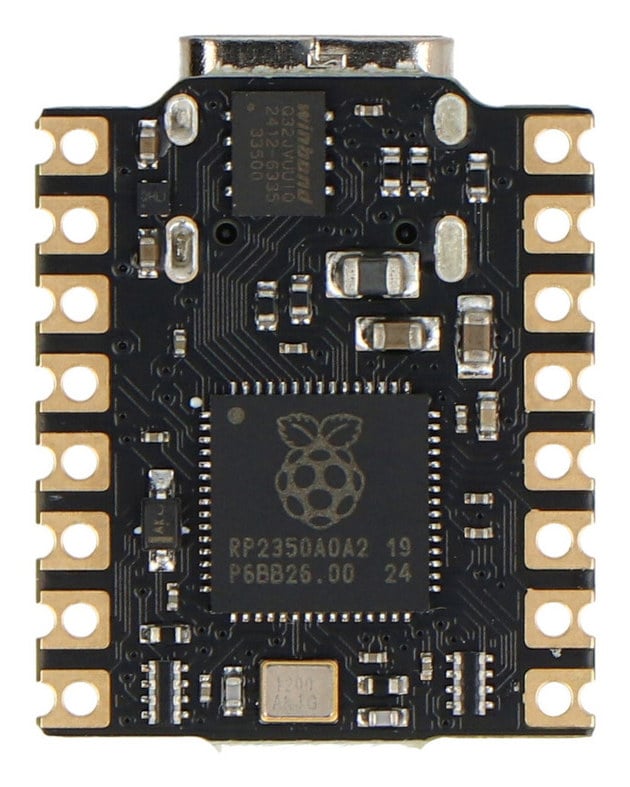

Undersiden av Tiny 2350-utviklingskortet med mikrokontroller og komponenter — RP2350A kombineres med 520 kB SRAM og 4 MB QSPI-flash

Prosessor, minne og programmering

RP2350A har en tokjerners ARM Cortex M33-prosessor med klokkefrekvens på opptil 150 MHz. Programminnet består av 4 MB QSPI-flash med XiP, og kortet har 520 kB SRAM.

Utviklingskortet kan programmeres i C/C++ eller MicroPython på samme måte som Raspberry Pi Pico. CircuitPython kan benyttes som et valgfritt alternativ.

Tilkoblinger og innebygde kontroller

Kommunikasjon med eksterne moduler kan skje via I2C, SPI eller UART. Kortet har både USB-C og Qwiic / STEMMA QT. Pinnehullene kan utstyres med en loddet kontaktlist for bruk på koblingsbrett, eller kortet kan loddes direkte til et kretskort.

RGB-LED-en er koblet til GP18, GP19 og GP20 og er aktiv ved lavt nivå. Kortet har separate Reset- og BOOT-knapper, og BOOT-knappen kan også brukes som en bryter som styres av brukerprogrammet.

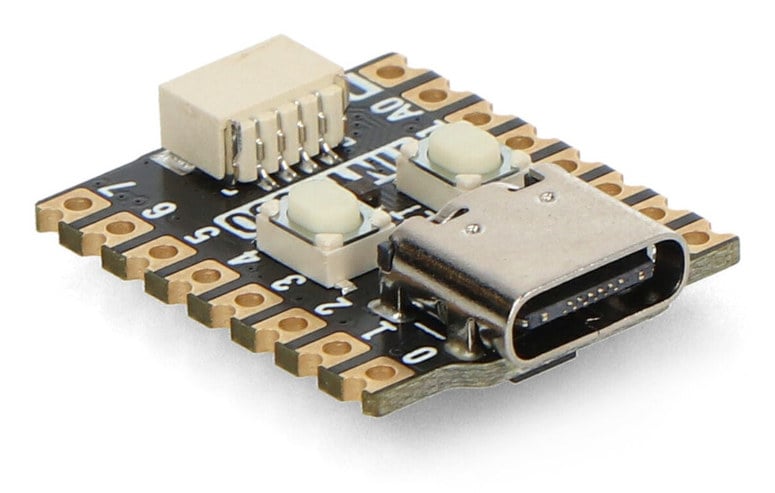

Tiny 2350-utviklingskort i skrå vinkel med USB-C og tilkoblingspunkter — Kortet har 12 GPIO-pinner og støtte for I2C, SPI og UART

Bruksområder for mikrokontrollerprosjekter

Formatet, programmeringsalternativene og tilkoblingene gjør kortet anvendelig i flere typer utviklingsarbeid. Aktuelle eksempler er:

Prototyper på koblingsbrett med en påloddet kontaktlist
Egendesignede kretskort der modulen loddes direkte på kortet
Prosjekter som kommuniserer med eksterne moduler via I2C, SPI eller UART
Eksperimenter med brukerinngang og RGB-indikasjon ved hjelp av BOOT-knappen og den programmerbare LED-en
