Et fleksibelt grensesnittkort for AI-prototyper.

Kortet kobler Jetson Orin Nano eller NX til et bredt utvalg av kameraer, lagring, nettverk og periferiutstyr. To 22-pinners CSI-porter støtter kameratilkobling, mens fire USB 3.2 Gen2 type A-porter gir dataoverføring på opptil 10Gb/s. Du får også USB-C, Gigabit Ethernet, DisplayPort med 4K-utgang og 40-pinners GPIO med I2C, SPI og UART.

Utvid systemet etter behov.

To M.2 Key M-porter er beregnet for NVMe-SSD-er, og M.2 Key E for et trådløst nettverkskort. Kortet drives med 9V til 19V og måler 103 x 90,5mm. Datamodul, vifte, SSD og trådløst nettverkskort kjøpes separat.

Kjøp nå så vil vi sende varen innen 28. okt. 2026

SKU

MR-01416

Kategorier:

Kunstig intelligens

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Utvidelseskort for AI-prosjekter med Jetson Orin Nano og NX

Dette utvidelses- og utviklingskortet er laget for AI-applikasjoner basert på NVIDIA Jetson Orin Nano eller Jetson Orin NX. Modulen monteres i en 260-pinners DO-DIMM-kontakt, mens kortet samler kamera-, USB-, nettverks-, skjerm-, GPIO- og M.2-tilkoblinger. Det egner seg til utvikling av systemer som kombinerer Jetson-modulens databehandling med kameraer, lagring og eksterne enheter.

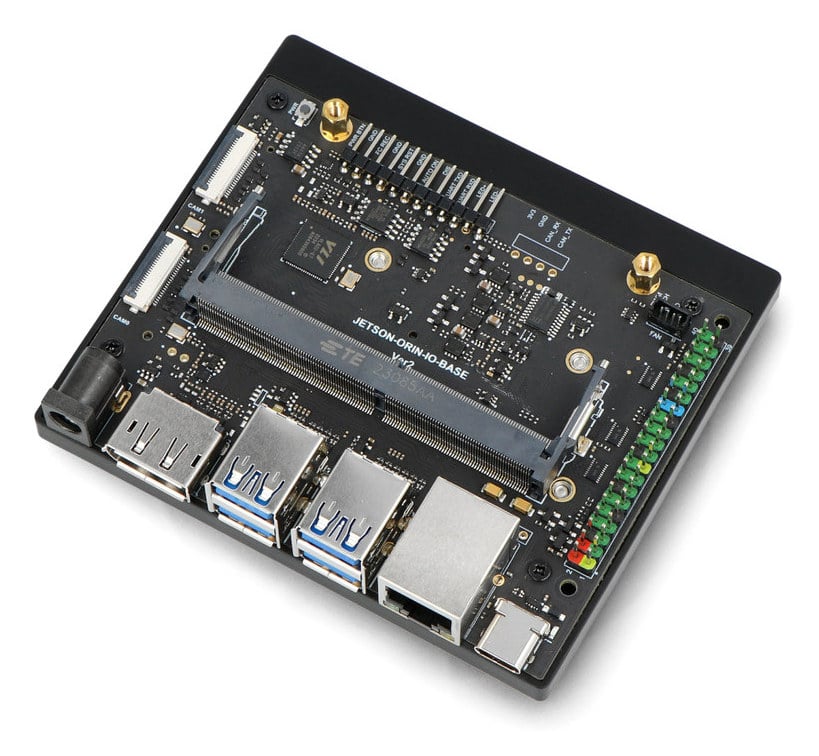

Utviklingskort for Jetson Orin Nano og NX sett ovenfra med flere korttilkoblinger — Kortet er utviklet for Jetson Orin Nano- og Jetson Orin NX-moduler

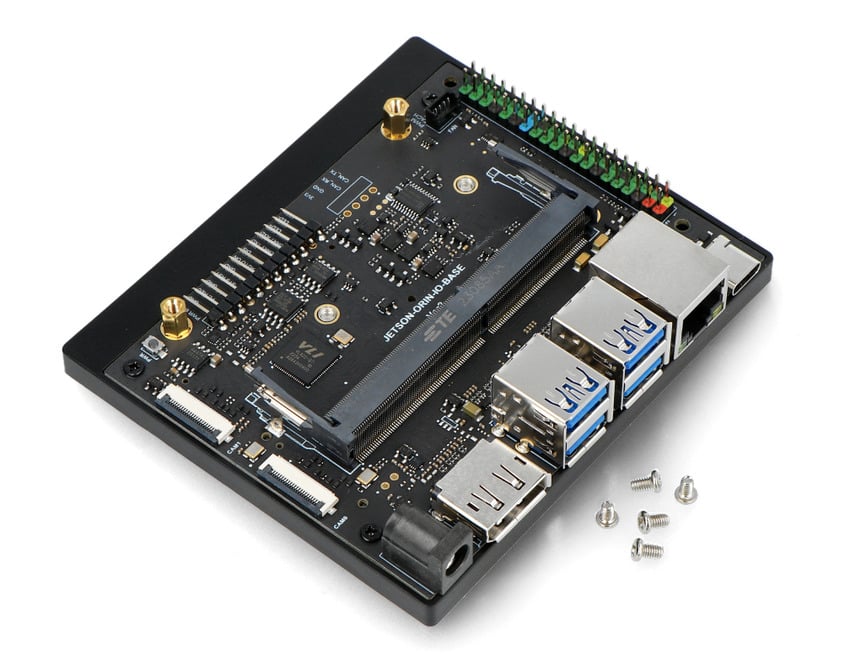

Utviklingskort for Jetson Orin Nano og NX med monteringspunkter og tilkoblinger — To 22-pinners CSI-kontakter er beregnet for kameratilkobling

To CSI-kontakter for bildeanalyse

Kortet har to 22-pinners CSI-kontakter for tilkobling av kameraer i prosjekter med bildegjenkjenning og visuell analyse. En 40-pinners GPIO-kontakt gir inn- og utganger for eksterne enheter og støtter I2C, SPI og UART. Dermed kan kameradata kombineres med sensorer, styresignaler og andre perifere enheter i samme Jetson-baserte løsning.

USB, DisplayPort og Gigabit Ethernet

Kortet har fire USB 3.2 Gen 2 Type-A-porter med dataoverføring på opptil 10Gb/s, i tillegg til én USB Type-C-port. DisplayPort gir 4K-utgang til skjerm, mens RJ45-porten tilbyr Gigabit Ethernet. Denne kombinasjonen dekker kablet nettverk, skjermutgang og flere USB-enheter i samme oppsett.

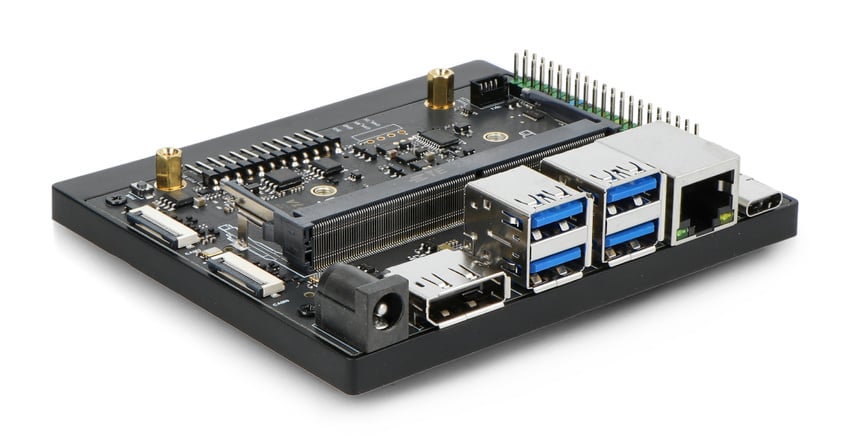

Utviklingskort for Jetson Orin Nano og NX sett fra siden med USB- og nettverksporter — Fire USB 3.2 Gen 2 Type-A-porter støtter dataoverføring opptil 10Gb/s

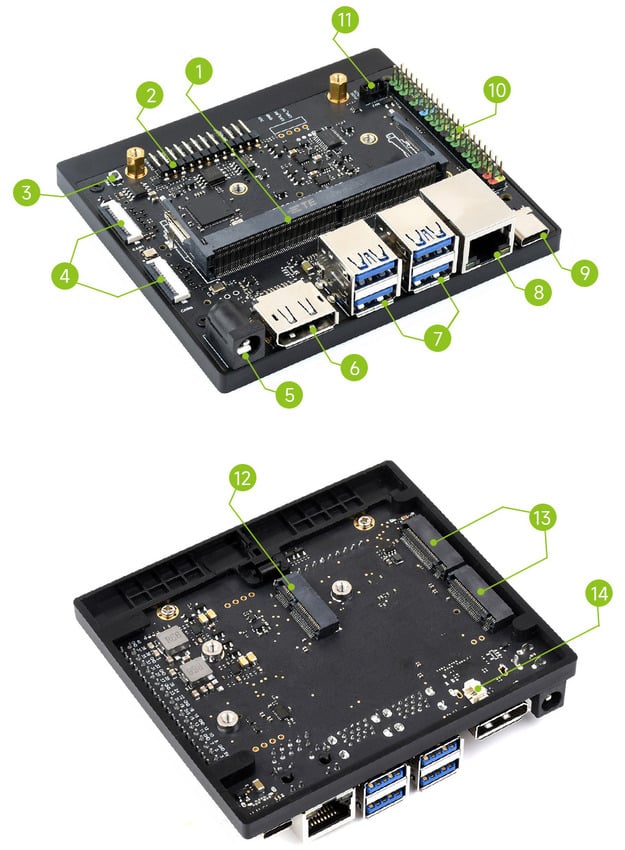

Koblingsoversikt for utviklingskort til Jetson Orin Nano og NX med nummererte komponenter — GPIO-kontakten støtter grensesnittene I2C, SPI og UART

M.2-utvidelse og kortstyring

To M.2 Key M-kontakter er beregnet for NVMe SSD-er, mens én M.2 Key E-kontakt kan brukes med et trådløst nettverkskort. Kortet har også en 4-pinners PWM-viftekontakt, kontakt for reservebatteri til RTC og en strømknapp. En 12-pinners kontakt omfatter funksjoner for blant annet tilbakestilling, gjenoppretting av fabrikkinnstillinger, seriell feilsøking, automatisk innkobling og strømindikator.

Strøm, format og nødvendige tillegg

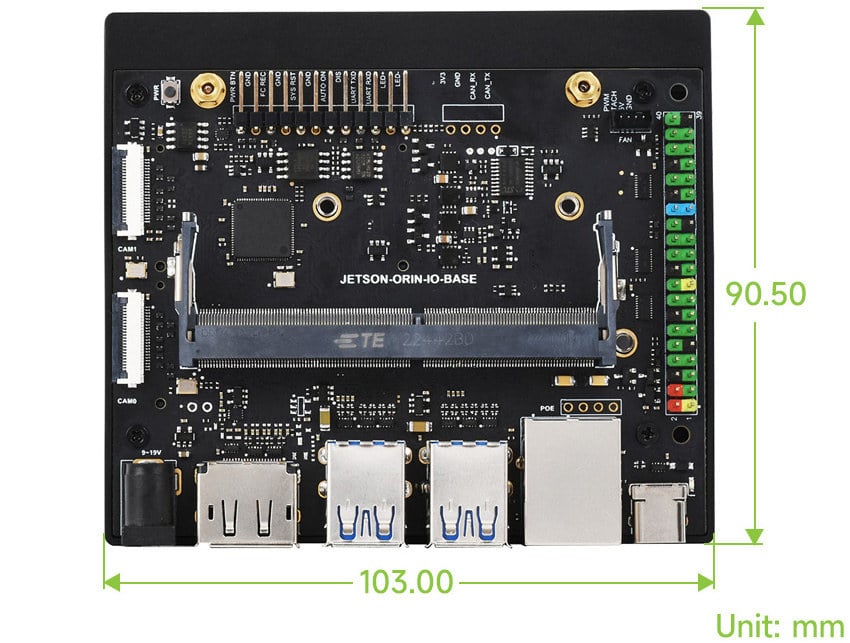

Driftsspenningen er 9V til 19V via en 5,5 x 2,4mm DC-kontakt. Kortet måler 103 x 90,5mm. Jetson Orin Nano- eller NX-modul, vifte, SSD og trådløst nettverkskort følger ikke med og må kjøpes separat. Dette må tas med i planleggingen av et komplett system.
