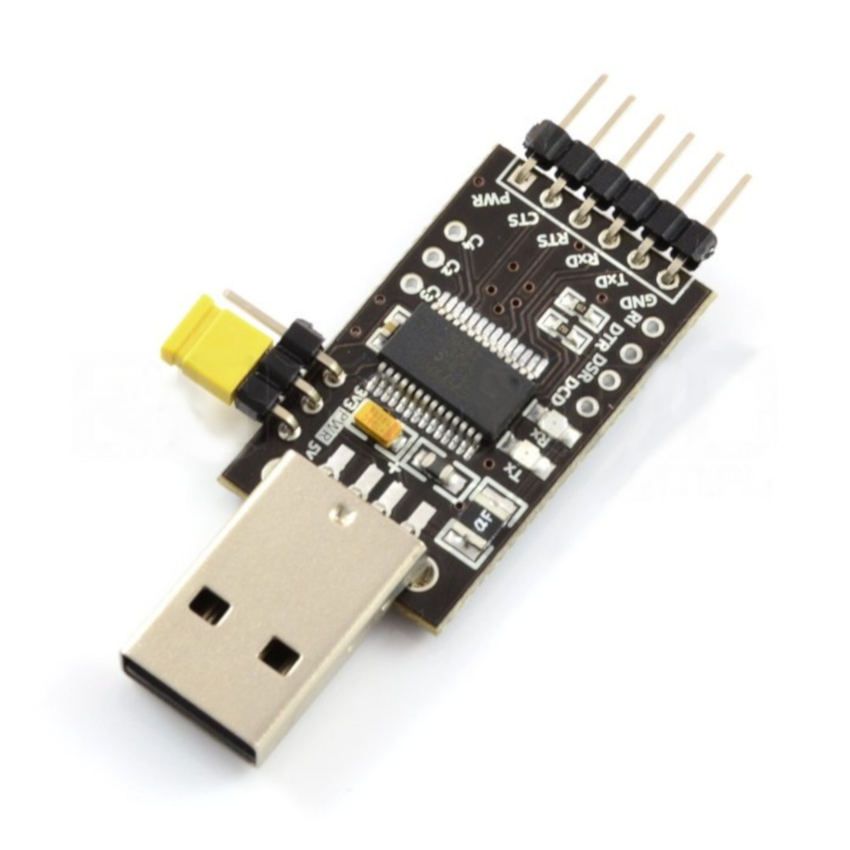

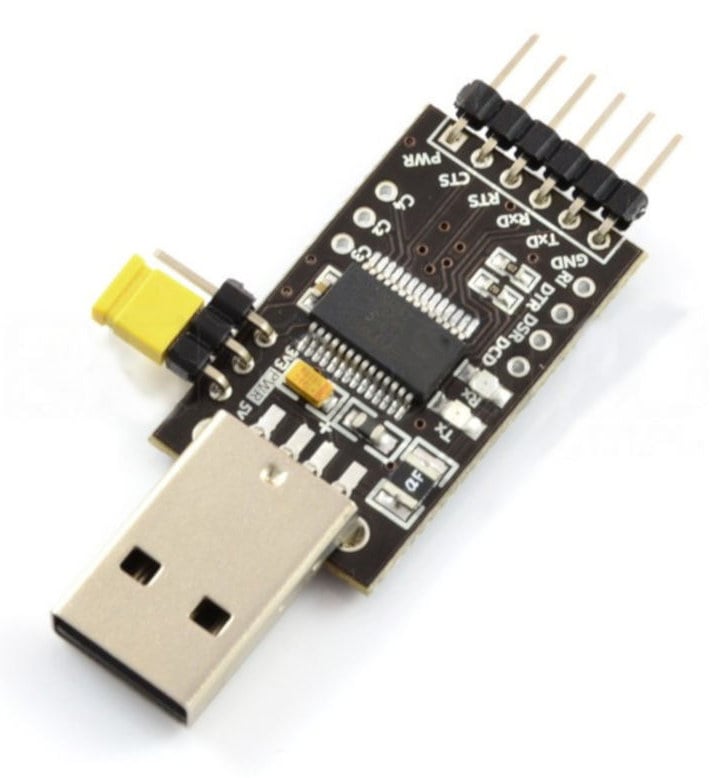

Denne modulen bygger på FT232RL og kobler en datamaskins USB-port til UART. En jumper velger 5V eller 3,3V på PWR, med henholdsvis opptil 500mA via polymersikring eller 50mA fra den interne regulatoren.
Norsk bedrift - varene sendes fra Norge innen 24t
USB-UART-omformeren oppretter seriell kommunikasjon mellom en datamaskin med USB og et mikrokontrollersystem med UART. Den støtter datautveksling mellom de to grensesnittene og kan også brukes til programmering av elektronikksett som har et tilgjengelig serielt grensesnitt.

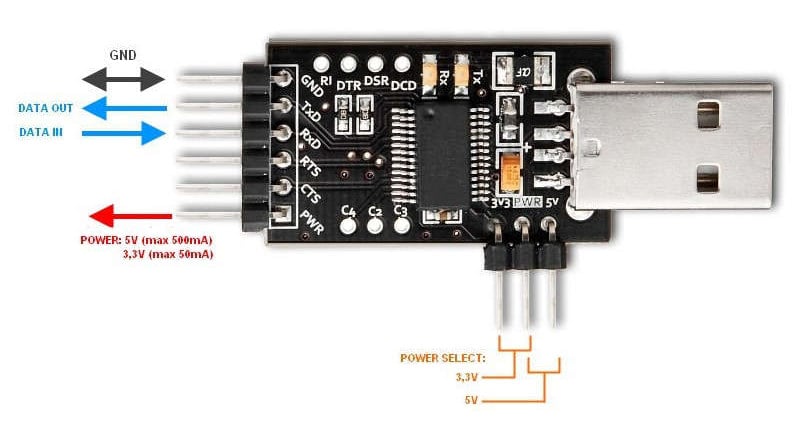

Vinklede stiftkontakter gir tilgang til RxD, TxD, RTS og CTS samt PWR og GND. En jumper velger spenningsnivået på PWR-pinnen. Ved 5 V hentes strømmen fra USB-porten via en polymersikring som beskytter porten, med maksimal strøm på 500 mA. Ved 3,3 V brukes den interne regulatoren i kretsen, med maksimal strøm på 50 mA.
Konfigurerbare BUS-pinner C3, C4 og C5 er ført til loddefelt. Det samme gjelder RI, DTR, DSR og DCD, som kan brukes ved mer komplekse dataoverføringer.

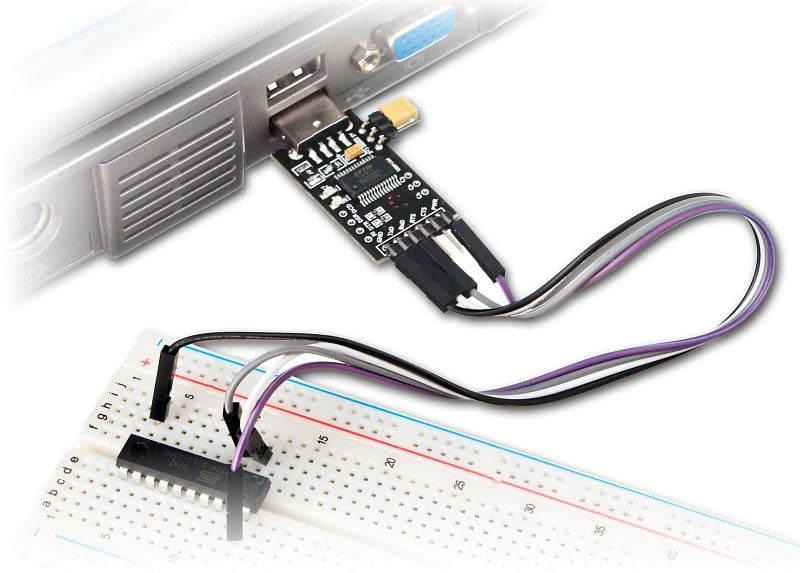

Omformeren kan brukes når en datamaskin skal utveksle data med et mikrokontrollersystem, eller når et elektronikksett med tilgjengelig seriegrensesnitt skal programmeres. Arduino og STM32Discovery er eksempler på slike sett. USB-forbindelsen brukes mot datamaskinen, mens UART brukes på systemsiden.
Se fanen Dokumenter & linker for tekniske data og nyttige linker.
| SKU | MR-01676 |
|---|---|
| EAN | 7073330516766 |
