Passiv ISP-adapter mellom 6-pinners og 10-pinners kontakt

ISP-adapter for 6- og 10-pinners programmeringskontakter

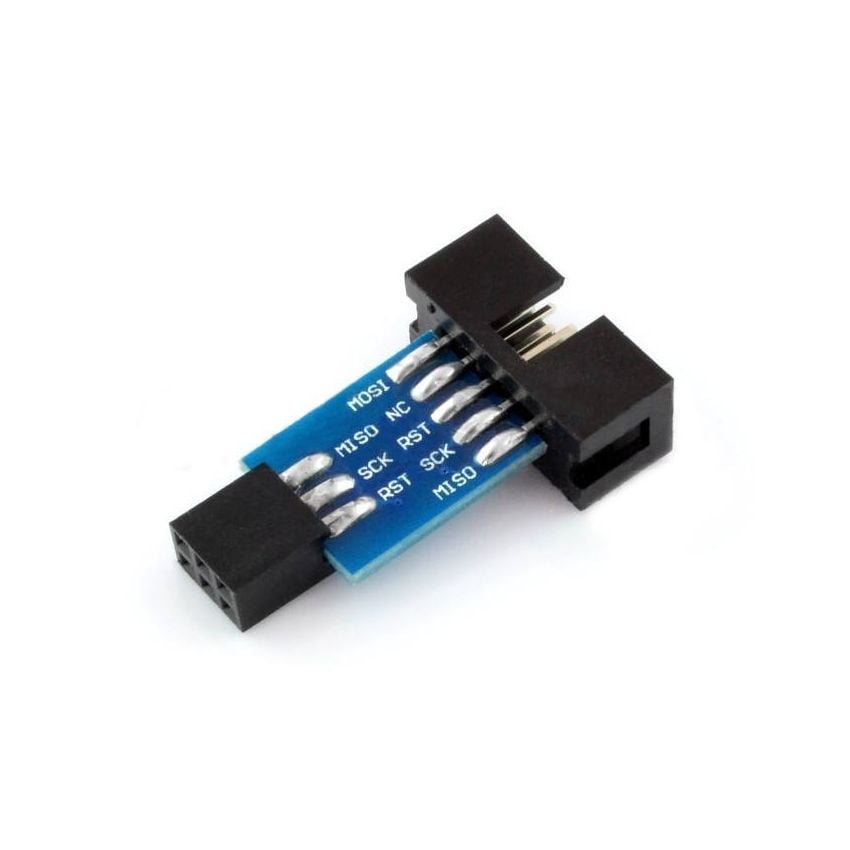

Denne passive ISP-adapteren kobler sammen programmerere og målkort som bruker ulike Kanda ISP-kontakter. Den kan brukes mellom en 10-pinners programmeringskontakt og en 6-pinners ISP-kontakt, og fungerer i begge retninger. Adapteren passer blant annet til utviklingskort og andre kort med Atmel AVR-mikrokontrollere.

Passiv signaloverføring i begge retninger

Adapterkortet inneholder ingen ekstra komponenter eller mellomliggende kretser. Signalene føres direkte mellom kontaktene, slik at kortet også kan brukes når en 6-pinners programmeringskontakt skal kobles til en 10-pinners ISP-tilkobling.

De to ISP-variantene har samme funksjon. Forskjellen er at den 10-pinners kontakten har fire jordpinner i stedet for én, samt en ekstra ubrukt kontakt på pinne 3, merket NC. Den 6-pinners varianten bruker mindre plass på kompakte kretskort.

Kontakter og kompatibilitet

På 6-pinnerssiden sitter en hunnkontakt, mens 10-pinnerssiden har en hannkontakt. Adapteren kan blant annet koble en USBasp-programmerer med 10-pinners ISP til et målkort med 6-pinners ISP.

Bruksområder

Adapteren er et praktisk valg når programmerer og målkort har forskjellige ISP-kontakter, for eksempel ved:

• Programmering av Atmel AVR-baserte utviklingskort med 6- eller 10-pinners ISP
• Tilkobling mellom en USBasp-programmerer med 10-pinners ISP og en Pololu 3pi med 6-pinners programmeringskontakt
• Programmering av Arduino UNO via den 6-pinners ISP-kontakten uten å bruke den opprinnelige bootloaderen
