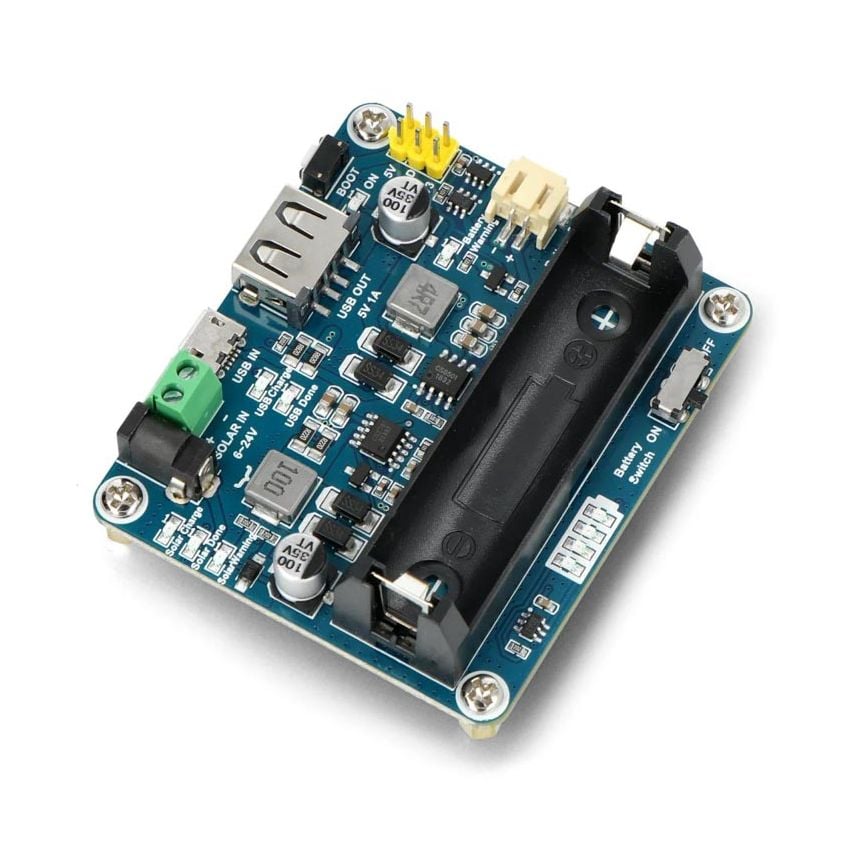

Solcellelader 6–24 V med MPPT, Li‑Ion‑lading og 5 V‑utgang

• Bærbare IoT-enheter

  : Langvarig strømforsyning med automatisk veksling mellom strømkilder.
• Miljøsensorer: Pålitelig drift i utendørsmiljø med

  solcellelading.

• Fjernovervåkingssystemer: Stabil energiflyt med støtte for batteribackup og MPPT-regulering.
• Mikrokontrollerprosjekter: Perfekt for strømforsyning av

  Micro:bit, Arduino og Raspberry Pi

  som krever 5V stabil spenning.

Teknologiske fordeler med solcelleladeren

• MPPT-funksjon:

  Maksimerer solcellepanelets effektivitet

  ved å følge punktet for maksimal effekt.
• Fleksibel lading:

  Støtter batterilading via solcellepanel eller microUSB.

• Bredt spenningsområde:

  Designet for bruk med 6V til 24V solcellepaneler.

• MPPT SET-bryter:

  Optimaliserer ladeeffektiviteten

  under drift.
• Stabil ytelse:

  Store elektrolyttkondensatorer og keramiske SMD-kondensatorer

  minimerer rippel og sikrer stabil lading.
• Visuell tilbakemelding:

  LED-indikatorer viser driftstilstand.

• Omfattende beskyttelse:

  Inkluderer beskyttelse mot overlading, utlading og reversert polaritet.

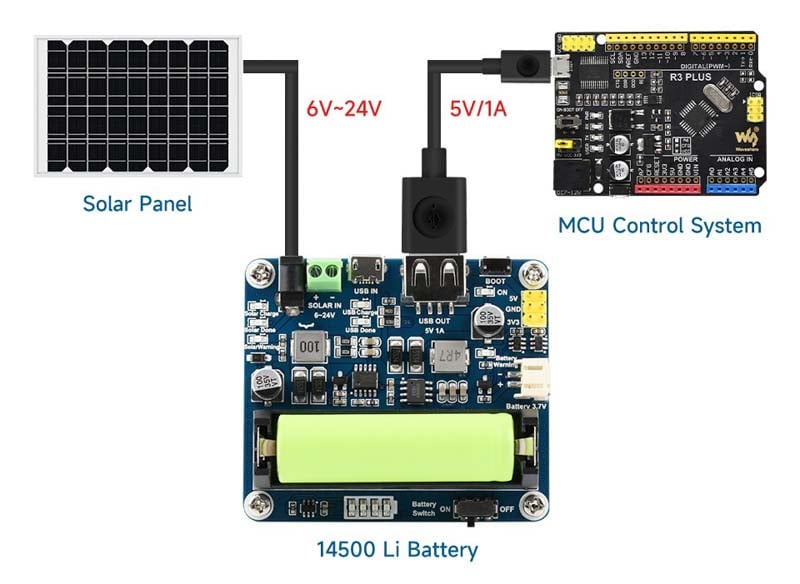

Solcelleladekontrolleren kan levere 3,3V eller 5V strøm til ulike elektroniske enheter.

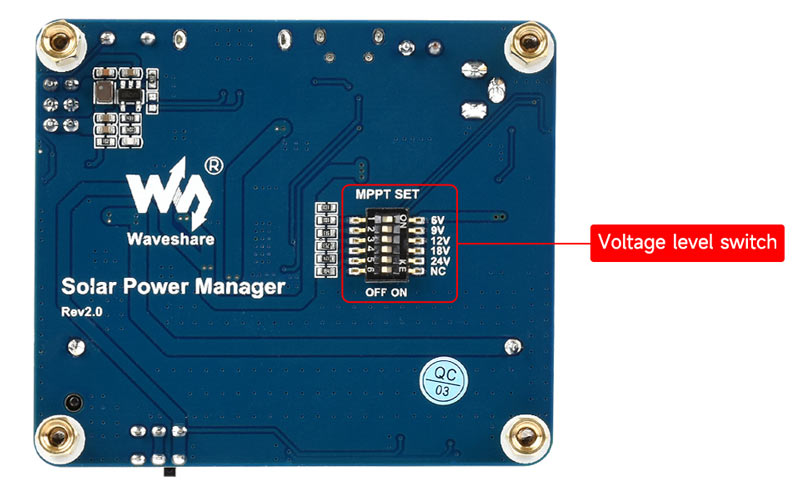

Støtter 6V–24V solcellepaneler

På baksiden av modulen finnes det en praktisk

5-trinns spenningsbryter

som gjør det mulig å tilpasse inngangsspenningen etter typen solcellepanel. Dette forbedrer ladeeffektiviteten og gir bedre ytelse i varierende lysforhold.

Solcelleladekontrolleren kan levere 3,3V eller 5V strøm til ulike elektroniske enheter.

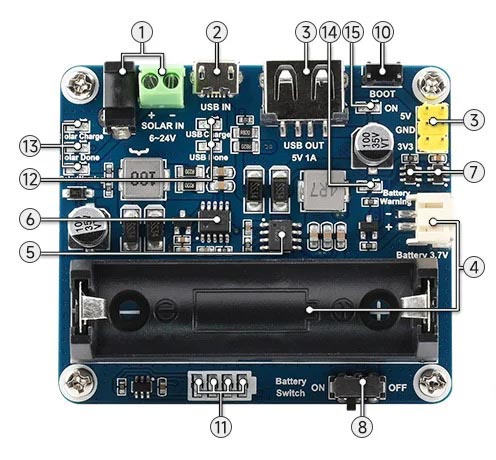

Hva finnes på kretskortet

1. Solcellepanel-inngang: Lades via solcelle, DC-002-kontakt eller skruterminal.
2. USB-ladeinngang: Tilkobles via microUSB-port og

   5V strømadapter

   .
3. Strømutgang: USB-port:

   5V/1A

   , pinheader:

   5V/1A eller 3.3V/1A

   .
4. Batterigrensesnitt: For

   3.7V oppladbare Li-batterier

   med PH2.0 kontakt eller 14500 batteriholder.
5. CS8501:

   USB-strømstyringsbrikke

   for lading og 5V/1A boost-utgang.
6. CN3791:

   Solcelle-strømstyringsbrikke

   for lading og nedtrapping.
7. Li-batteribeskyttelsesbrikke:

   Beskytter mot overlading og dyp utladning

   .
8. Batteribryter: For manuell tilkobling/frakobling av batteriet.
9. MPPTSET-bryter (undersiden): Støttede nivåer:

   6V / 9V / 12V / 18V / 24V

   – justerbar for optimal ladeeffektivitet.
10. BOOT-knapp: For manuell kontroll eller test.
11. Batterikapasitetsindikatorer: Viser batteriets ladenivå med LED.
12. USB-ladeindikatorer: USB Charge: lyser under lading via USB. USB Done: lyser når batteriet er fulladet via USB.
13. Solcelle-ladeindikatorer: Solar Charge: lyser under lading via solcelle. Solar Done: lyser når batteriet er fulladet.

    Solar Warning: lyser ved feil polaritet

    .
14. Batterivarsel:

    Lyser ved feil polaritet på batteritilkobling

    .
15. Strømutgangsindikator:

    5V/1A utgangsstatus-LED

    .
