433MHz radiosett med sender og mottaker for 5V

Trådløst 433MHz-radiosett for mikrokontrollerprosjekter

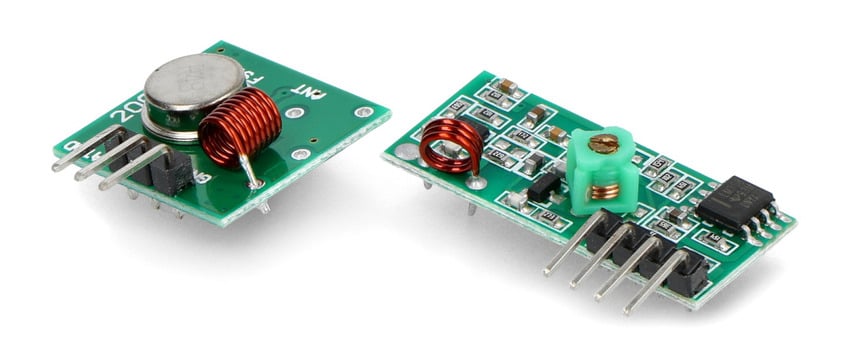

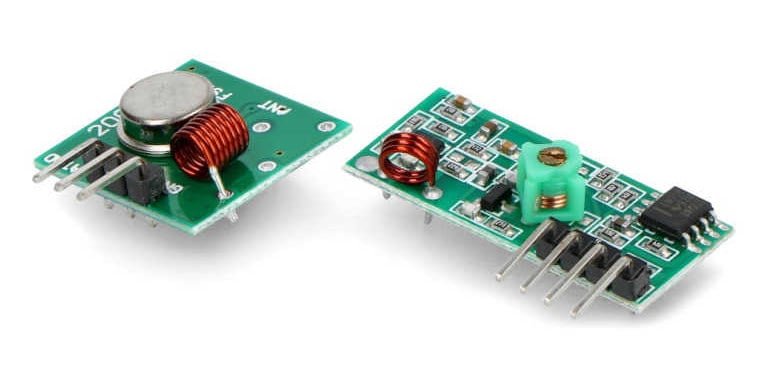

Dette radiosettet består av én sender og én mottaker for trådløs dataoverføring på 433MHz. Modulene er laget for å kommunisere med hverandre, slik at senderen overfører data og mottakeren tar imot signalet. Kommunikasjonen bruker ASK-modulasjon.

Begge modulene drives med 5V og kommuniserer med en mikrokontroller gjennom et enledergrensesnitt med TTL-signaler. Sender- og mottakerdelen leveres som separate moduler med egne mål og elektriske data.

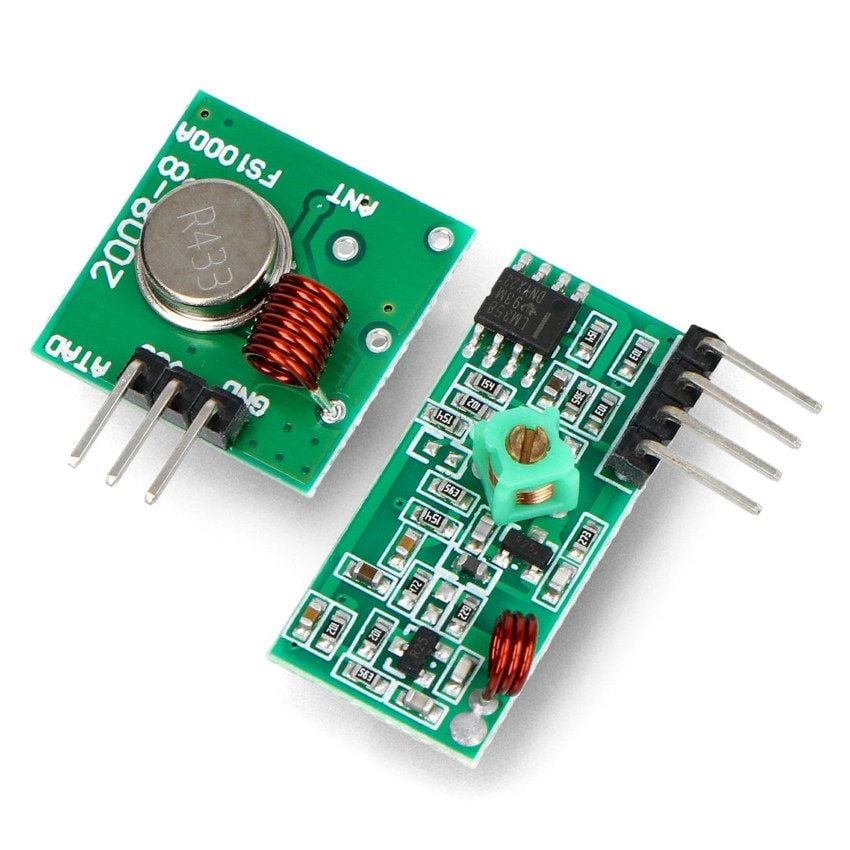

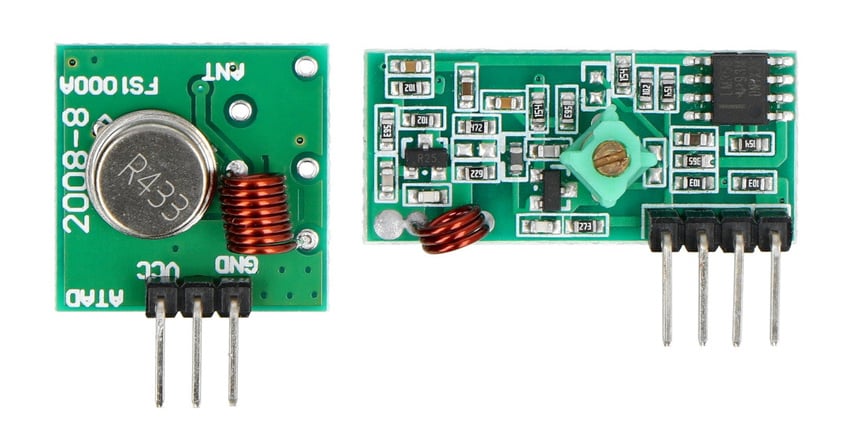

Tilkobling med VCC, GND og DATA

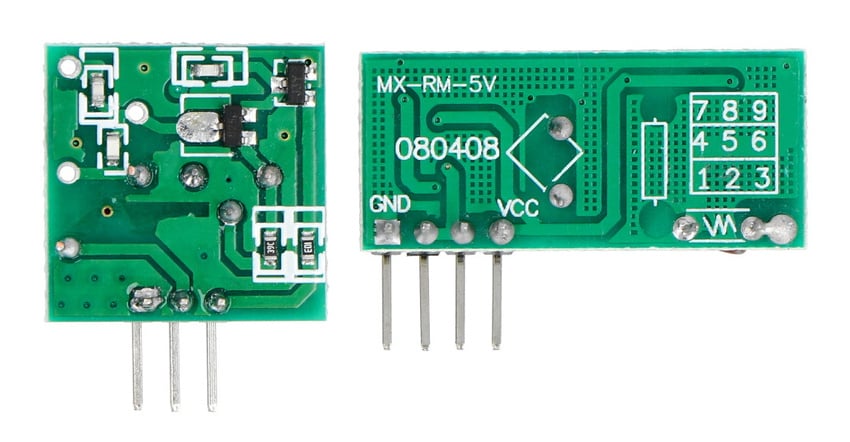

Forsyningsspenningen kobles mellom VCC og GND. Signalutgangen er merket DATA (ADAT), og kommunikasjonen med mikrokontrolleren bruker enleder TTL. Settet er kompatibelt med Arduino og kan inngå i mikrokontrollerbaserte prototyper.

Modulene har også en tilkobling beregnet for innlodding av en ekstern antenne. Strømforsyning, datasignal og eventuell antennetilkobling kan dermed håndteres som separate deler av oppsettet.

Rekkevidde, datahastighet og modulformat

Den oppgitte rekkevidden er opptil 100m, og overføringshastigheten er opptil 9,6Kb. Senderens effekt er 10mW. For mottakeren er maksimalt strømforbruk oppgitt til 5,5mA, mens følsomheten er ca. 100dB.

Strømforbruket er også oppgitt til 4mA ved 5V og 15mA ved 9V. Senderen måler 20 x 19mm, mens mottakeren måler 30 x 14mm. De separate målene gjør det mulig å planlegge plasseringen av hver modul individuelt.

Bruksområder med Arduino og andre mikrokontrollere

Radiosettet egner seg til prosjekter der enkle data eller styresignaler skal overføres trådløst mellom en sender og en mottaker:

• Trådløs dataoverføring mellom mikrokontrollerbaserte enheter
• Arduino-prototyper med ASK-kommunikasjon på 433MHz
• Radiobasert overvåking med behandling av mottatt signal
• Fjernstyringsprosjekter som overfører styringsdata
