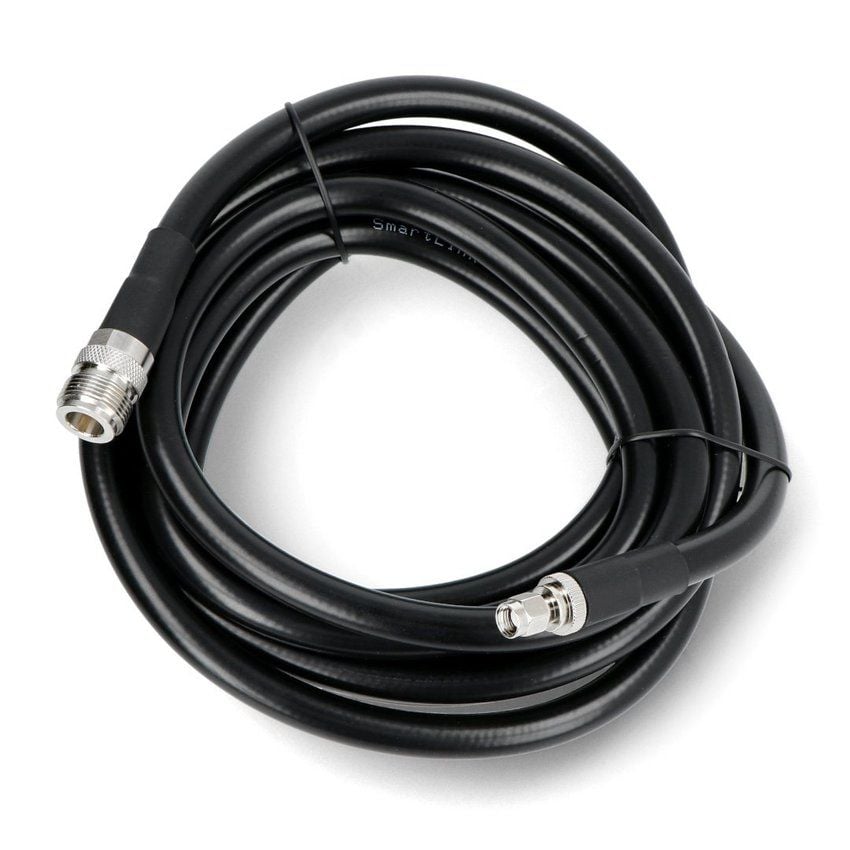

Denne CFD400 RF-antennekabelen er laget for stabile antennetilkoblinger der signalkvalitet, mekanisk kvalitet og god isolasjon er viktig. Lengden på 3 meter gjør det enklere å plassere antennen høyere eller friere enn selve gatewayen, for eksempel i LoRaWAN-oppsett med SenseCAP M1, SenseCAP ONE eller en ekstern glassfiberantenne.
Kabelen har 50 Ohm impedans, N-hunn-kontakt i den ene enden og RP-SMA-hann-kontakt i den andre. CFD400-konstruksjonen, PE-kappen og den relativt kraftige ytterdiameteren på 10,3 mm gjør kabelen bedre egnet til faste og semi-profesjonelle installasjoner enn tynne standardkabler med høyere tap.
Når antennen skal flyttes bort fra gatewayen, er kabelkvaliteten viktig. En svak kabel kan spise opp mye av gevinsten fra en god antenne. Denne kabelen er oppgitt med lavt signaltap ved 900 MHz og lav VSWR, noe som gjør den godt egnet til LoRa, Helium-relaterte antenneoppsett, SenseCAP-gatewayer og andre RF-systemer der stabil dekning er viktig.
Den svarte PE-kappen beskytter kabelen mekanisk og gir en robust ytterisolasjon for antenneoppsett som skal monteres ryddig og stabilt. Kabelen passer godt i installasjoner der antennen plasseres ved vegg, mast, vindu, teknisk skap eller annet punkt med bedre radiosikt enn selve gatewayen.
- LoRaWAN-systemer: kobling mellom gateway og ekstern glassfiberantenne for bedre dekning
- SenseCAP M1 og SenseCAP ONE: praktisk antennekabel når antennen skal plasseres mer gunstig
- Profesjonelle RF-installasjoner: egnet der lavt tap, 50 Ohm impedans og solide kontakter er viktig
- Utendørs antenneoppsett: kan brukes i antenneinstallasjoner ute når kontakter og overganger beskyttes korrekt
Kontakter
N-hunn til RP-SMA-hann
Frekvensområde
0 Hz til 6000 MHz
VSWR
Typisk 1,1 ved 900 MHz, maks. <= 1,5 ved 6 GHz
Signaltap
Typisk 0,15 dB ved 900 MHz, maks. <= 1,5 dB ved 6 GHz
Bøyeradius
Minimum 25,4 mm
