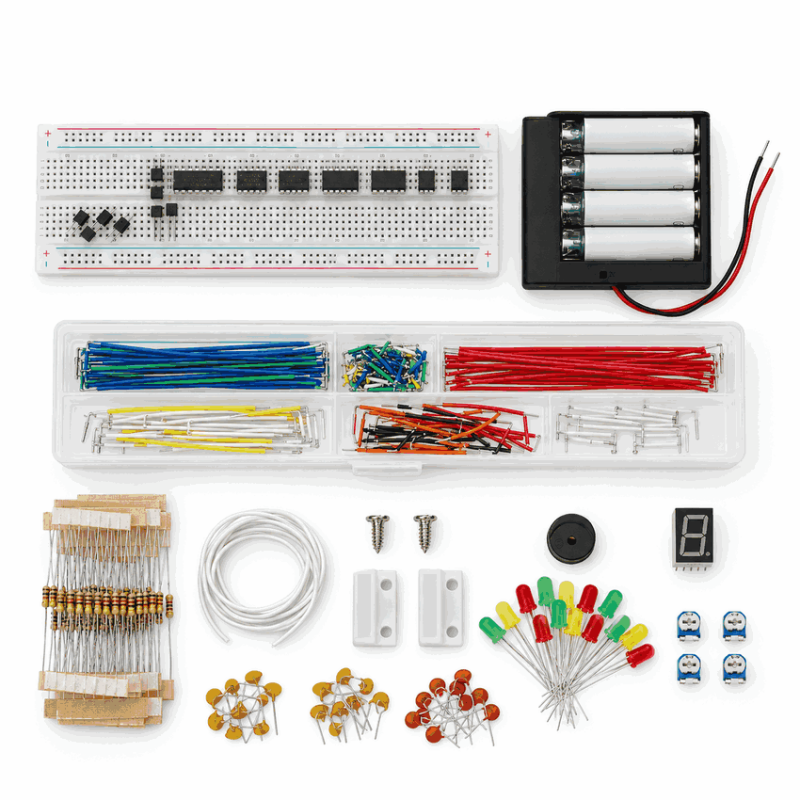

Arduino-sett for bygging og testing av elektronikk
Dette komponentsettet samler sensorer, lysdioder, display, koblingsbrett, ledninger og diskrete komponenter for praktiske Arduino- og elektronikkprosjekter. Delene kan brukes til kretser som registrerer bevegelse, lys, temperatur, luftfuktighet og magnetisk kontakt. En finérplate med monteringsdeler gir plass til koblingsbrett og Arduino-kort, mens kofferten holder komponentene samlet under oppbevaring og transport.
Sensorer for måling og registrering
Settet inneholder både digitale og analoge temperatursensorer. De digitale temperatursensorene bruker 1-Wire og har et temperaturområde fra -55°C til 125°C. De analoge temperatursensorene kobles til analoge innganger og dekker området fra 0°C til 100°C. En separat digital sensor måler både temperatur og luftfuktighet.
PIR-sensoren registrerer bevegelse, mens magnetkontakten kan brukes til å registrere posisjonen til dører og vinduer. Fotomotstandene gjør det mulig å bygge kretser som reagerer på hvor lyst eller mørkt det er.
Lys, visning og betjening
To RGB-lysdioder og en list med åtte individuelt adresserbare RGB-lysdioder gir flere muligheter for lysindikasjon og programmerbare effekter. LED-listen styres fra én Arduino-pinne. Det tosifrede 7-segmentdisplayet kan vise to sifre med punktum og enkelte bokstaver, mens tastaturet med 16 knapper gir et enkelt grensesnitt for inndata. Buzzer, NPN-transistorer og N-kanals MOSFET kan brukes i forsøk med lyd og elektronisk styring.
Forslag til Arduino- og elektronikkprosjekter
Kombinasjonen av sensorer, indikatorer og styrekomponenter egner seg til flere typer prototyper:
- Bevegelsesalarm med PIR-sensor, buzzer og tastatur
- Dør- eller vindusregistrering med magnetkontakt
- Temperatur- og luftfuktighetsmåling med digital visning
- Lysstyrte kretser med fotomotstand og RGB-lysdioder
- Programmerbare lyseffekter med åtte adresserbare RGB-lysdioder
- Teller, statusvisning eller enkel kodeinntasting med display og tastatur
Kompatibilitet og nødvendige tillegg
Arduino Uno-kort følger ikke med og må kjøpes separat. Koblingsbrettet, forbindelsesledningene og monteringsplaten er beregnet for oppbygging av Arduino-baserte prototyper. Ved bruk av sensorer, transistor, MOSFET og nettadapter må komponentenes dokumenterte spennings- og strømverdier følges.
Spesifikasjoner
400 hull med separate strømforsyningsskinner
Stabilisert nettadapter
230V AC inn, 12V DC ut, 1,5A til 2A
Digitale temperatursensorer
2 stk.; 1-Wire; -55°C til 125°C; 3,0V til 5,5V
Analoge temperatursensorer
2 stk.; 0°C til 100°C; 4,0V til 30V
Temperatur- og luftfuktighetssensor
Digitalt énledningsgrensesnitt
RGB-LED-list
8 individuelt adresserbare lysdioder med integrert styring; bruker én Arduino-pinne
7-segmentdisplay
Tosifret, 10mm, med punktum og støtte for enkelte bokstaver
N-kanals MOSFET
Vds: 100V; Id: 36A; Rds(on): 0,044Ω; TO-220
Elektrolyttkondensatorer
10 stk.; 100µF / 35V; 105°C; THT
Motstander
30 stk. 10kΩ, 30 stk. 1,0kΩ og 30 stk. 4,7kΩ; alle 1/4W
Pakkeinnhold
Settet består av følgende elektronikk- og monteringsdeler:
- Koblingsbrett med 400 hull
- 20 hann-hann-ledninger og 20 hunn-hunn-ledninger
- Magnetkontakt, PIR-sensor, buzzer og fotomotstander
- Stabilisert nettadapter med 12V DC utgang
- Tastatur med 16 trykknapper fordelt på fire rader og fire kolonner
- 5 NPN-transistorer og én N-kanals MOSFET
- 2 digitale temperatursensorer, 2 analoge temperatursensorer og én temperatur- og luftfuktighetssensor
- 2 diffuse RGB-lysdioder med felles katode, 5mm
- RGB-LED-list med 8 adresserbare lysdioder og tosifret 7-segmentdisplay
- 10 elektrolyttkondensatorer og totalt 90 motstander i tre verdier
- Finérplate, 10 nylonavstandsstykker, skruer, muttere og 8 selvklebende føtter
- Koffert for oppbevaring og transport
