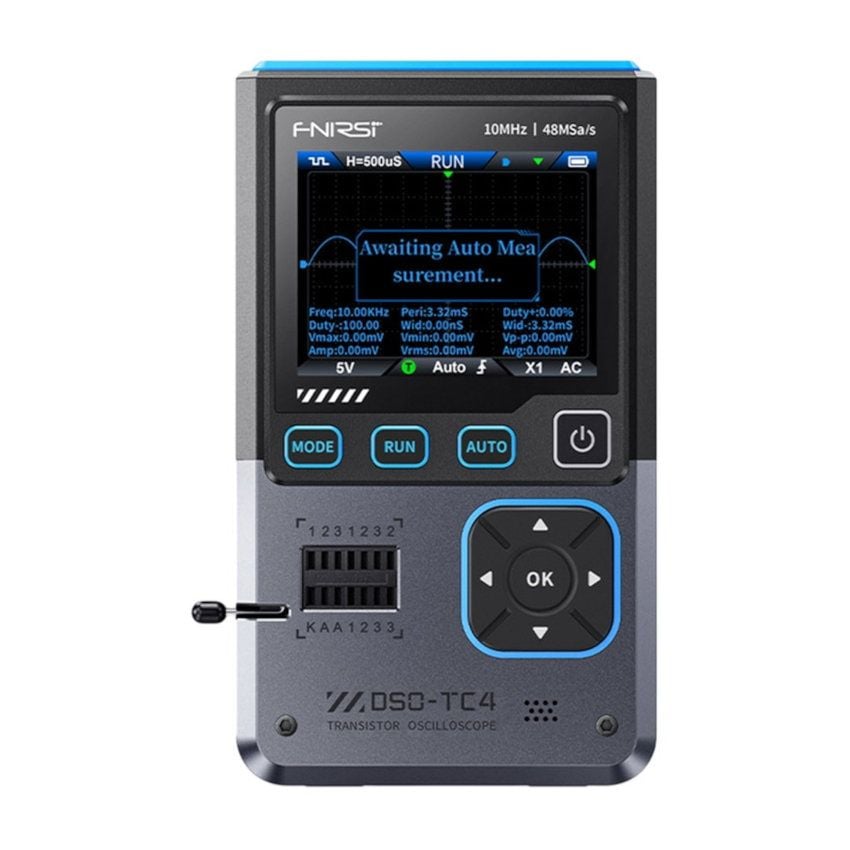

Bærbart 3-i-1-oscilloskop med frontskjerm, kontrollknapper og terminaler for komponenttesting

Skip to the beginning of the images gallery

Bærbart 3-i-1-oscilloskop med komponenttester og signalgenerator

Name: Bærbart 3-i-1-oscilloskop med komponenttester og signalgenerator
SKU: MR-01125
Price: 1290 NOK
Availability: InStock

Legg til i ønskeliste

kr 1 290,00

Bli den første til å omtale produktet

Samle tre målefunksjoner i ett kompakt instrument.

Dette håndholdte instrumentet kombinerer et digitalt oscilloskop, en automatisk komponenttester og en signalgenerator for feilsøking og kontroll av elektronikk. Med 10MHz analog båndbredde og 48MSa/s samplingsfrekvens får du sentrale signaldata samlet på den 2,8-tommers TFT-fargeskjermen. Komponenttesteren identifiserer en rekke passive komponenter og halvledere, mens signalgeneratoren tilbyr 13 kurveformer opptil 50kHz. HOLD-funksjonen fryser kurven for roligere analyse, og skjermbilder kan lagres. Et 1500mAh batteri med USB-C-lading gjør instrumentet praktisk ved servicebenken og på oppdrag.

Kjøp nå så vil vi sende varen innen 23. okt. 2026

SKU

MR-01125

Kategorier:

Målere og testere

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Bærbart oscilloskop med komponenttester og signalgenerator

Dette kompakte 3-i-1-måleinstrumentet samler et digitalt oscilloskop, en automatisk komponenttester og en signalgenerator i én enhet. Oscilloskopet har én kanal, 10MHz analog båndbredde og 48MSa/s samplingsfrekvens. Det gir et praktisk oppsett for elektronikkarbeid der signalforløp, enkeltkomponenter og testsignaler skal undersøkes. Integrert Anti-Burn-beskyttelse beskytter inngangstrinnet mot skade ved feil tilkobling.

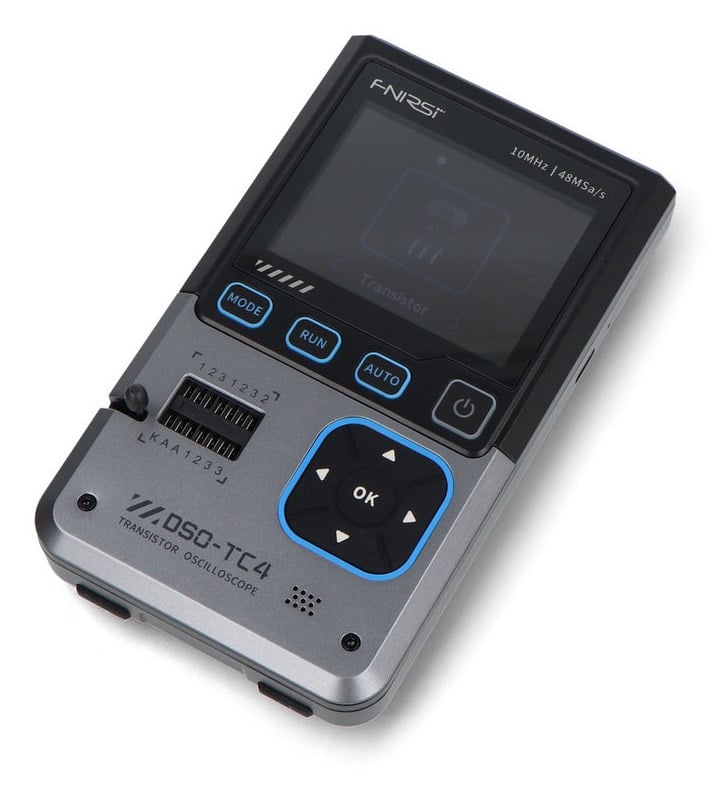

Bærbart 3-i-1-oscilloskop med kontrollknapper og fargeskjerm

Bærbart oscilloskop under signalmåling med kurve på skjermen — Analog båndbredde på 10MHz og samplingsfrekvens på 48MSa/s

Signalanalyse med automatiske målinger

Oscilloskopet analyserer signaler med AC- eller DC-kobling. Vertikal følsomhet kan stilles fra 10mV/div til 10V/div, mens tidsbasen dekker 50ns til 20s. Utløsningen kan brukes i automatisk, normal eller enkel modus med stigende eller fallende flanke. HOLD-funksjonen fryser kurven for nærmere gjennomgang. Automatiske målinger omfatter maksimum, minimum, gjennomsnitt, RMS, Vpp, frekvens, periode og pulsbreddeforhold.

Automatisk testing av elektroniske komponenter

Komponenttesteren identifiserer og måler passive komponenter og halvledere automatisk. Den støtter blant annet dioder, zenerdioder, transistorer, MOSFET, JFET, IGBT, SCR, motstander, kondensatorer og induktorer. Avhengig av komponenttype kan testeren kontrollere verdier som hFE, Ube, lekkasjestrøm, fremspenningsfall, kapasitans, motstand og induktans. DS18B20- og DHT11-sensorer er også oppført som støttet.

Bærbart oscilloskop med komponenttester aktiv på fargeskjermen — Testeren identifiserer passive komponenter og halvledere automatisk

Bærbart oscilloskop sett fra siden med innganger og justeringshjul — Oscilloskopinngangen støtter prober med forhold 1:1 og 10:1

Signalgenerator med 13 kurvetyper

Den integrerte signalgeneratoren leverer 13 typer kurver. Frekvensen kan justeres fra 0kHz til 50kHz, amplituden fra 0,1V til 3V og pulsbreddeforholdet fra 0% til 100%. Generatoren kan brukes ved testing av innganger, filtre samt lyd- og styrekretser.

Fargeskjerm og mobil strømforsyning

Den 2,8-tommers TFT-fargeskjermen har justerbar lysstyrke, og AUTO-modusen bidrar til rask stabilisering av signalvisningen. Skjermbilder kan lagres for senere gjennomgang. USB-C-porten brukes til både lading og dataoverføring. Det innebygde litiumionbatteriet har en spenning på 3,7V og kapasitet på 1500mAh. Automatisk hvilemodus reduserer unødvendig batteribruk mellom målingene.

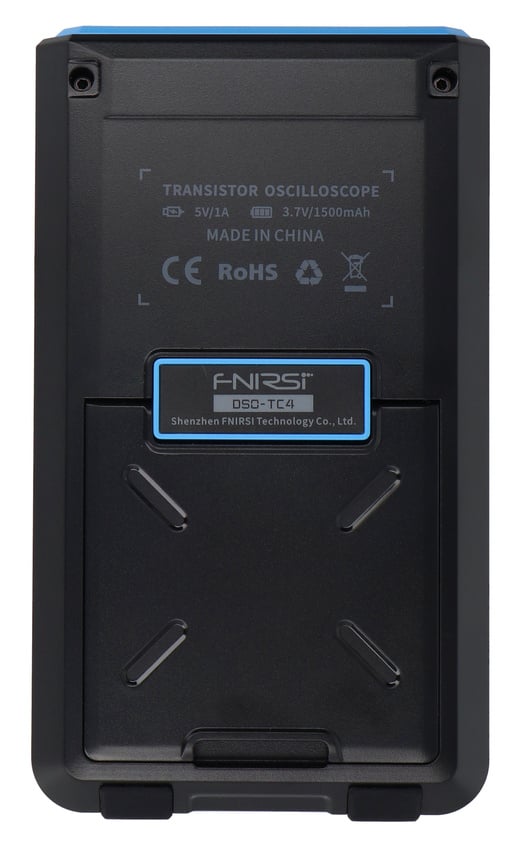

Baksiden av et bærbart oscilloskop med utfelt støttefot — Det innebygde litiumionbatteriet har kapasitet på 1500mAh

Bruksområder for elektronikk og feilsøking

Kombinasjonen av oscilloskop, komponenttester og signalgenerator dekker flere oppgaver ved service, verkstedarbeid og diagnostikk av elektroniske kretser:
