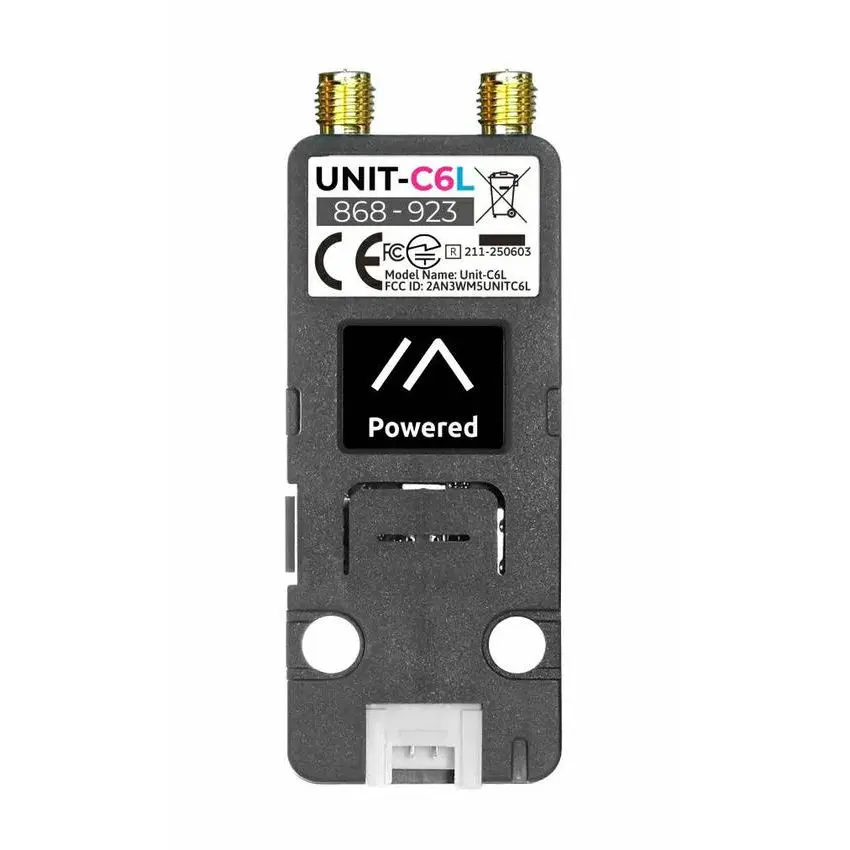

M5Stack Unit C6L LoRa-modul sett forfra med doble antennekontakter

LoRa-modul M5Stack Unit C6L til Meshtastic, 868-923 MHz

Legg til i ønskeliste
kr 599,00
Bli den første til å omtale produktet

LoRa-modulen er laget for Meshtastic-nettverk.

M5Stack C6L kombinerer ESP32-C6 og SX1262 med LoRa i frekvensområdet 868 MHz til 923 MHz, WiFi 6 og Bluetooth LE. Den har en 0,66-tommers OLED-skjerm, programmerbar RGB-diode, buzzer og brukerknapp. USB-C og HY2.0-4P gir tilkobling for programmering og utvidelser, mens to SMA-kontakter brukes til WiFi- og LoRa-antennene som følger med. Modulen kan programmeres i Arduino IDE og har overspenningsvern.

Kjøp nå så vil vi sende varen innen 10. nov. 2026
Varenummer
MR-01774
Kategorier:
M5Stack, LoRa og LoRaWAN
M5STACK
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

LoRa-modul for Meshtastic med ESP32-C6 og SX1262

M5Stack Unit C6L er en kommunikasjonsmodul for Meshtastic og LoRa Mesh. Den kombinerer mikrokontrolleren ESP32-C6 med LoRa-transceiveren SX1262. Modulen har også WiFi 6 på 2,4 GHz, Bluetooth LE, OLED-skjerm, RGB-LED, buzzer og brukerknapp. USB-C, HY2.0-4P og to SMA-kontakter gir tilkoblinger for programmering, utvidelser og antenner.

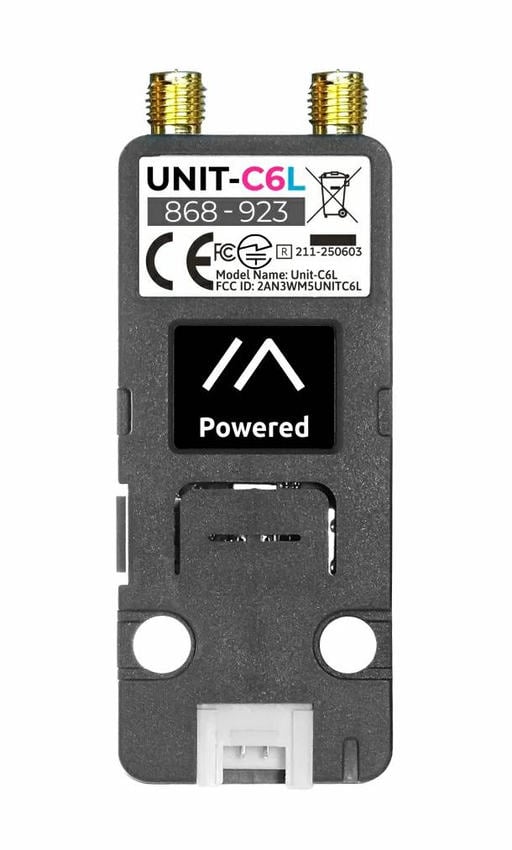

M5Stack Unit C6L LoRa-modul forfra med to SMA-kontakterM5Stack Unit C6L LoRa-modul forfra med to SMA-kontakter
ESP32-C6 og SX1262 er integrert i én kommunikasjonsmodul

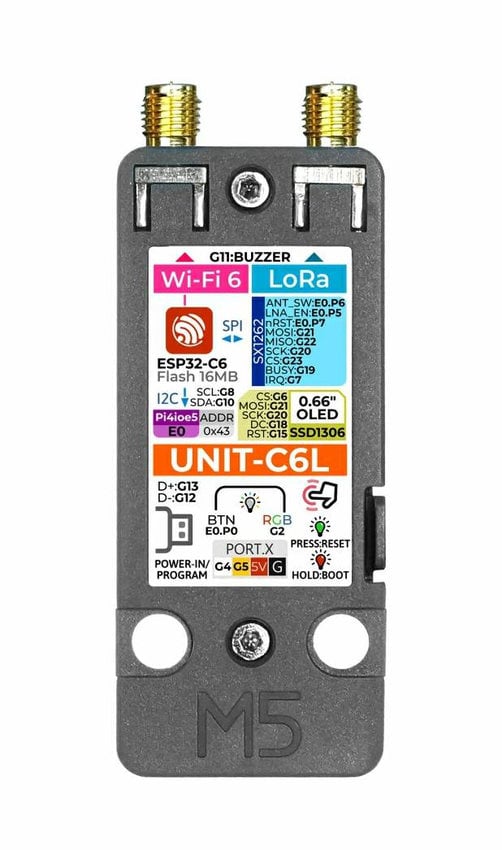

M5Stack Unit C6L LoRa-modul fra baksiden med trådløs merkingM5Stack Unit C6L LoRa-modul fra baksiden med trådløs merking
SX1262 støtter LoRa fra 868 MHz til 923 MHz

LoRa, WiFi 6 og Bluetooth LE

LoRa-delen arbeider i frekvensområdet 868 MHz til 923 MHz. SX1262 har en maksimal sendeeffekt på +22 dBm og en mottakerfølsomhet på -147 dBm. ESP32-C6 gir i tillegg WiFi 6 på 2,4 GHz og Bluetooth LE. To SMA-kontakter er beregnet for henholdsvis WiFi- og LoRa-antennen.

Programmering og utvidelser

Modulen kan programmeres i Arduino IDE og støttes av en egen PlatformIO-profil og M5Unified-biblioteket. Programmeringsmodus aktiveres ved å koble enheten til via USB-C og holde RESET-knappen inne i tre sekunder. HY2.0-4P-grensesnittet kan brukes til utvidelser, mens monteringshullene er kompatible med LEGO. Kretsen AW32901FCR gir overspenningsvern.

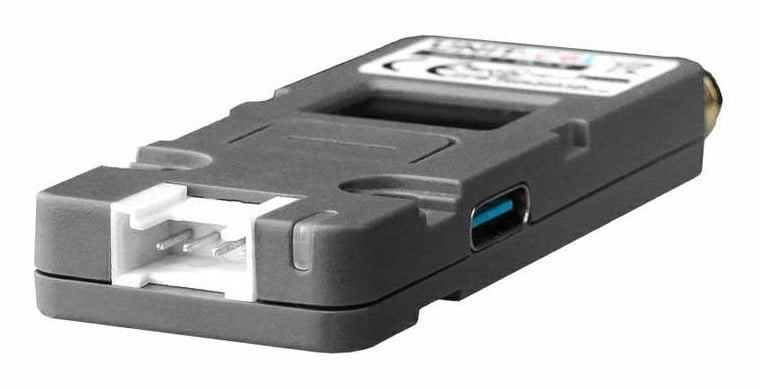

M5Stack Unit C6L LoRa-modul fra siden med USB-C og HY2.0-4PM5Stack Unit C6L LoRa-modul fra siden med USB-C og HY2.0-4P
USB-C brukes ved programmering i Arduino IDE

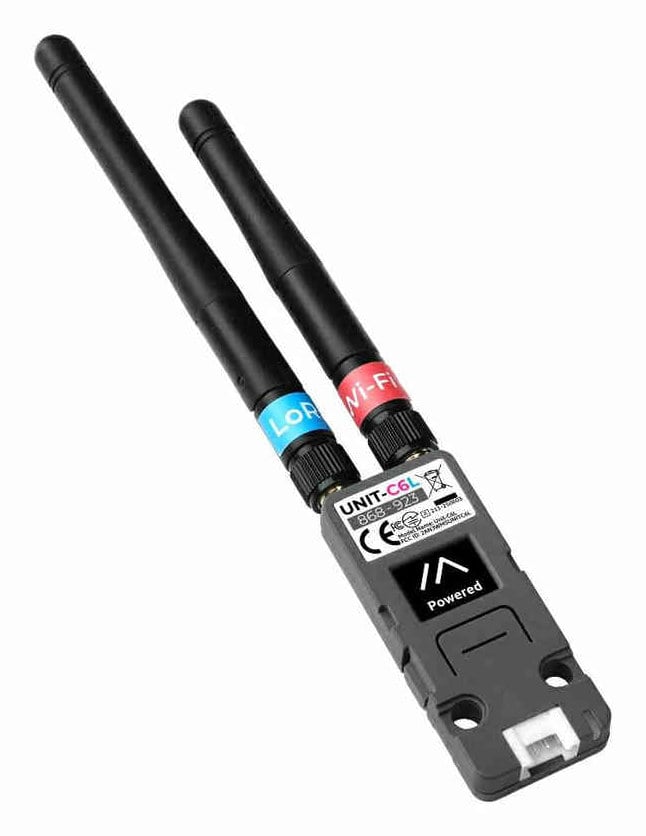

M5Stack Unit C6L LoRa-modul med to tilkoblede SMA-antennerM5Stack Unit C6L LoRa-modul med to tilkoblede SMA-antenner
To SMA-kontakter brukes til WiFi- og LoRa-antennene

Skjerm, betjening og antenner

Den monokrome OLED-skjermen bruker SSD1306-kontroller, har en størrelse på 0,66″ og en oppløsning på 64 x 48 piksler. En programmerbar RGB-LED av typen WS2812C, en buzzer og en knapp gir lokale betjeningsmuligheter. WiFi-antennen er 84 mm lang og beregnet for 2,4 GHz, mens LoRa-antennen er 108 mm lang og beregnet for 868 MHz. Begge har 3 dBi forsterkning og SMA-tilkobling.

Bruksområder for LoRa Mesh og IoT

Kommunikasjonsfunksjonene gjør modulen aktuell for flere typer tilkoblede prosjekter:

  • Feltkommunikasjon i Meshtastic-nettverk
  • Overvåkingsprosjekter i landbruket
  • Industrielle overvåkingsløsninger
  • IoT-prosjekter med LoRa, WiFi 6 eller Bluetooth LE

Spesifikasjoner

Merke
M5Stack
Modell
Unit C6L
Mikrokontroller
ESP32-C6
Kjernearkitektur
32-bit RISC-V
Klokkefrekvens
160 MHz
Flashminne
16 MB
LoRa-transceiver
SX1262, 868 MHz til 923 MHz
Maksimal sendeeffekt
+22 dBm
Mottakerfølsomhet
-147 dBm
WiFi
WiFi 6, 2,4 GHz
Skjerm
Monokrom OLED SSD1306, 0,66″, 64 x 48 px
Antennekontakter
2 x SMA, for WiFi og LoRa
WiFi-antenne
84 mm, SMA med utvendige gjenger og hunnpinne, 2,4 GHz, 3 dBi
LoRa-antenne
108 mm, SMA med utvendige gjenger og hunnpinne, 868 MHz, 3 dBi
Grensesnitt
USB-C og HY2.0-4P
Betjening
Buzzer, brukerknapp og programmerbar RGB-LED WS2812C
Overspenningsvern
AW32901FCR
Strømforbruk i hvilemodus
696,86 uA til 866,42 uA
Mål
62 x 24 x 8 mm
Vekt
13,6 g

Pakkeinnhold

Pakken inneholder følgende deler og tilbehør:

  • 1 stk. Unit C6L-modul
  • 1 stk. SMA-antenne for 2,4 GHz
  • 1 stk. SMA-antenne for 868 MHz
  • 1 stk. HY2.0-4P Grove-kabel, 20 cm

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01774
MerkeM5Stack
EAN7073330517749
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
SX1262 – Bruksanvisning – nettside
Arduino IDE – Programvare – nettside
