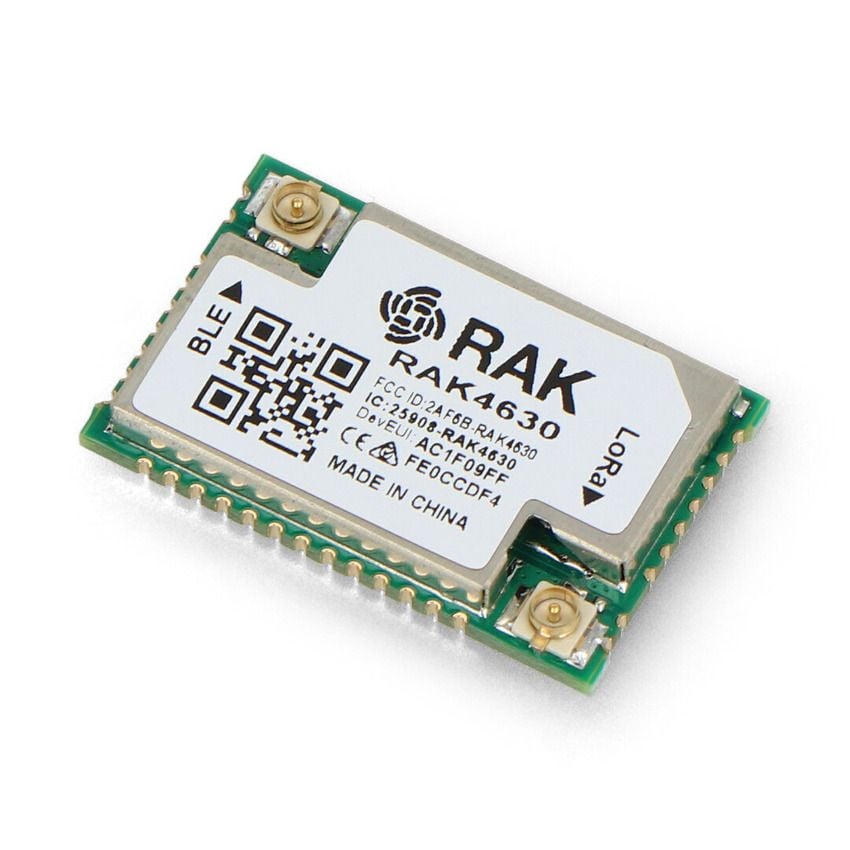

WisBlock LPWAN-modul med RAK4630-brikke og to antennekontakter, vist i vinkel

Skip to the beginning of the images gallery

RAK WisBlock LPWAN-modul med LoRaWAN og Bluetooth 5.0

Name: RAK WisBlock LPWAN-modul med LoRaWAN og Bluetooth 5.0
SKU: MR-01514
Price: 589 NOK
Availability: InStock

Legg til i ønskeliste

kr 589,00

Bli den første til å omtale produktet

Kompakt kommunikasjonsmodul for IoT-prosjekter.

Denne WisBlock-modulen kombinerer LoRaWAN 1.0.3 i klasse A, B og C med Bluetooth Low Energy 5.0. Den integrerer en nRF52840-mikrokontroller med 64 MHz ARM Cortex-M4F-prosessor og en SX1262 LoRa-transceiver, mens formatet på 15 x 23 x 3 mm holder modulen kompakt.

Flere grensesnitt gir rom for variert utvikling.

Modulen støtter UART, I2C, SPI, ADC, USB og GPIO, arbeider med 2 V til 3,6 V og har IPEX-antennekontakter. I hvilemodus er strømforbruket 4,23 µA. Antennene må være riktig tilkoblet før strøm kobles til, siden drift uten antenner kan skade RF-delen. Kompatible antenner følger ikke med.

Kjøp nå så vil vi sende varen innen 2. nov. 2026

SKU

MR-01514

Kategorier:

LoRa og LoRaWAN, WiFi og Bluetooth-moduler

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

RAK LPWAN-modul for LoRaWAN og Bluetooth i WisBlock

Denne kompakte LPWAN-modulen er utviklet for IoT-prosjekter i WisBlock-systemet. Den kombinerer mikrokontrolleren nRF52840 med LoRa-transceiveren SX1262 og støtter både LoRaWAN 1.0.3 og Bluetooth Low Energy 5.0.

LoRaWAN kan brukes med klasse A, B og C. Modulen har et format på 15 x 23 x 3mm og bruker RUI3 som programvare.

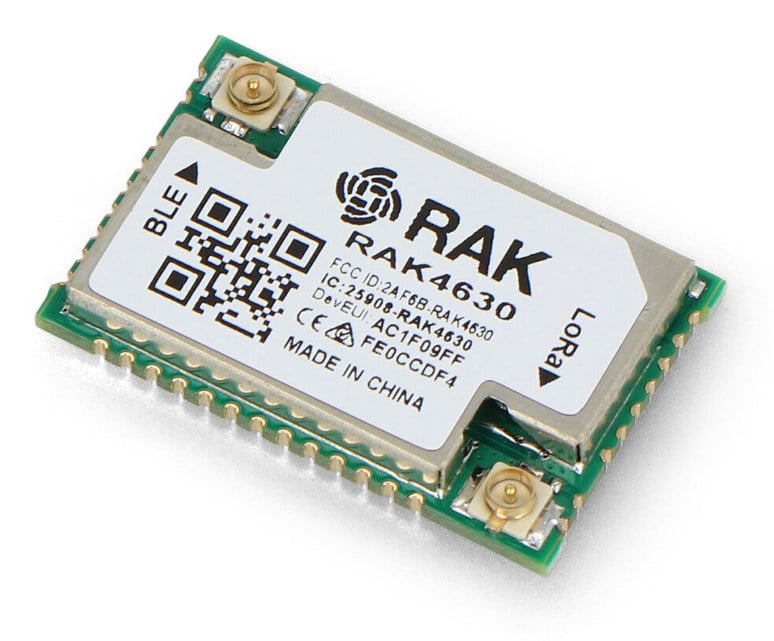

WisBlock LPWAN-modul sett på skrå med antennekontakter og hovedbrikke — Kombinerer LoRaWAN 1.0.3 og Bluetooth Low Energy 5.0

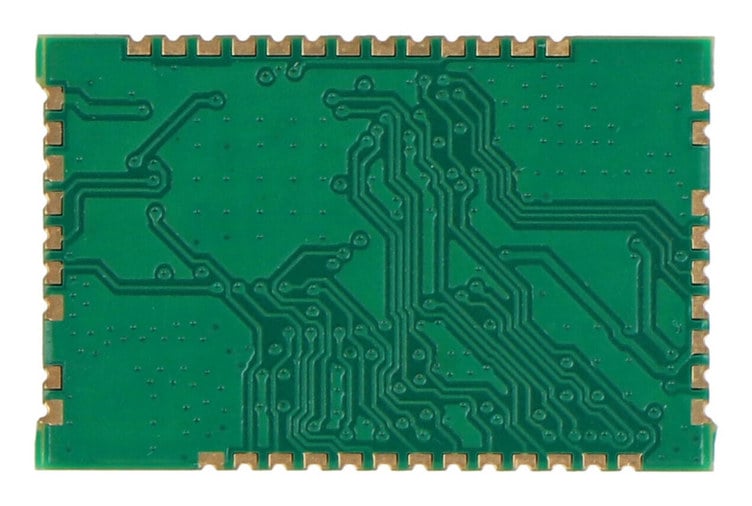

Baksiden av WisBlock LPWAN-modulen med kretsbaner og kontaktpunkter — Hvileforbruk på 4,23µA og driftstemperatur fra -40°C til 85°C

Prosessering, radiosystem og strømforbruk

Den 32-bits ARM Cortex-M4F-prosessoren arbeider ved 64MHz og har 1MB Flash-minne og 256kB RAM. LoRa PA Boost har en utgangseffekt på opptil 22dBm, mens båndbredden for de støttede trådløse systemene er fra 7,8kHz til 500kHz.

Strømforbruket er 4,23µA i hvilemodus. Modulen er spesifisert for driftstemperaturer fra -40°C til 85°C.

Grensesnitt og tilkoblinger

Modulen har 44 pinner og støtter UART, I2C, SPI, ADC, USB og GPIO. Serial Wire Debug, SWD, er tilgjengelig for feilsøking. SPI-pinnene og det valgfrie NFC-grensesnittet er tilgjengelige gjennom en WisBlock IO-modul.

IPEX-kontaktene brukes til antennetilkobling. De støttede frekvensbåndene er IN865, EU868, AU915, US915, KR920, RU864 og AS923.

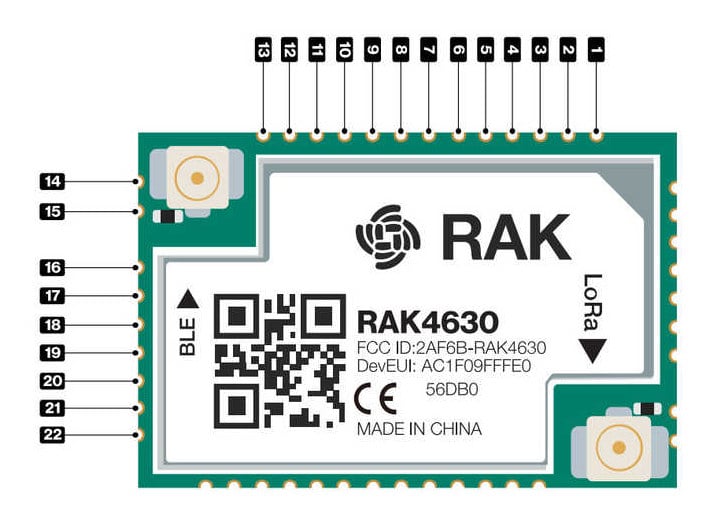

WisBlock LPWAN-modul med nummererte kontaktpunkter rundt kretskortet — 44 pinner og grensesnitt for UART, I2C, SPI, ADC, USB og GPIO

Bruksområder for IoT-utvikling

Kombinasjonen av WisBlock-kompatibilitet, to trådløse protokoller og flere grensesnitt gjør modulen aktuell for blant annet:

IoT-prototyper som kombinerer LoRaWAN og Bluetooth Low Energy
WisBlock-prosjekter med sensorer eller utvidelsesmoduler
Industrielle IoT-applikasjoner basert på WisBlock-systemet
Utvikling og feilsøking gjennom USB, UART og SWD

Kompatibilitet og antennekrav

Modulen er kompatibel med WisBlock-serien og skal forsynes med 2V til 3,6V. Før strømmen kobles til, må de riktige antennene være forsvarlig tilkoblet IPEX-kontaktene. Drift uten antenner kan skade RF-delen.

Kompatible alternativer er en PCB-antenne for BLE på 2,4GHz og en PCB-antenne for LoRa. Antennene følger ikke med.

Spesifikasjoner

Modell

RAK4630-EU868-IPEX

Systemkompatibilitet

WisBlock

Mikrokontroller

nRF52840

Prosessor

32-bits ARM Cortex-M4F, 64MHz

Flash-minne

1MB

RAM

256kB

LoRa-transceiver

SX1262

Protokoller

LoRaWAN 1.0.3 klasse A, B og C; Bluetooth Low Energy 5.0

Frekvensbånd

IN865, EU868, AU915, US915, KR920, RU864 og AS923

Forsyningsspenning

2V til 3,6V

Strømforbruk i hvilemodus

4,23µA

Utgangseffekt, LoRa PA Boost

22dBm

Båndbredde for trådløse systemer

7,8kHz til 500kHz

Grensesnitt

UART, I2C, SPI, ADC, USB, GPIO og SWD

Antennekontakt

IPEX

Antall pinner

Pinout

VBUS, USB-, USB+, P0.13/I2C_SDA, P0.14/I2C_SCL, P0.15/UART2_RX, P0.16/UART2_TX, P0.17/UART2_DE, P0.19/UART1_RX (AT-kommando), P0.20/UART1_TX (AT-kommando), P0.21/UART1_DE, P0.10/NFC2, P0.09/NFC1, GND, RF_BT, GND, NRF_RESET, SWDCLK, SWDIO, VBAT_SX, VBAT_IO_SX, GND, P0.24/I2C_SDA_2, P0.25/I2C_SCL_2, P1.01/SW1, P1.02/SW2, P1.03/LED1, P1.04/LED2, P0.03/QSPI_CLK, P0.02/QSPI_DIO3, P0.28/QSPI_DIO2, P0.29/QSPI_DIO1, P0.30/QSPI_DIO0, P0.26/QSPI_CS, GND, GND, RF_LoRa, GND, P0.31/AIN7, P0.05/AIN3, P0.04/AIN2, GND, VDD_NRF, VBAT_NRF

Programvare

RUI3

Driftstemperatur

-40°C til 85°C

Mål

15 x 23 x 3mm

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
