RFID-leser 125kHz med antenne og UART/Wiegand

RFID-leser for 125 kHz med valgbare grensesnitt

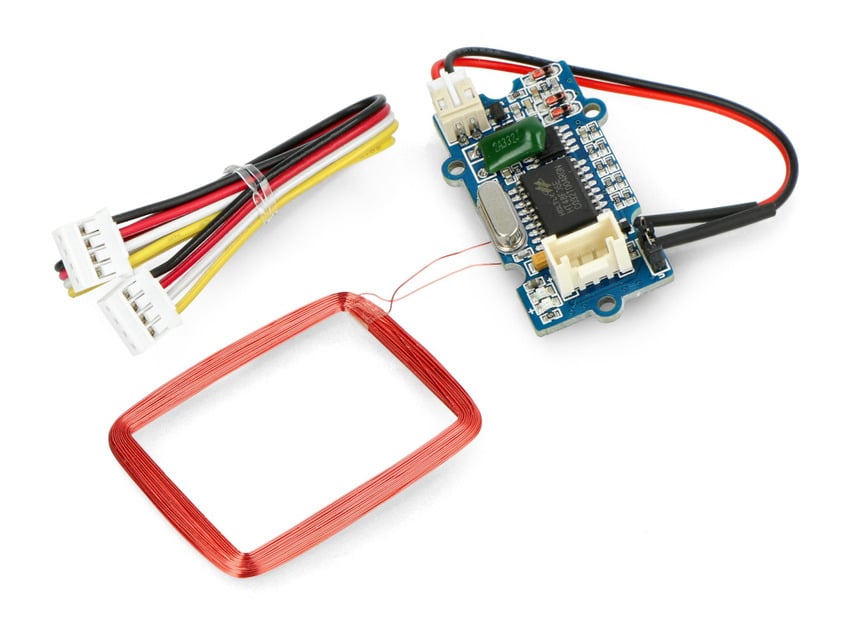

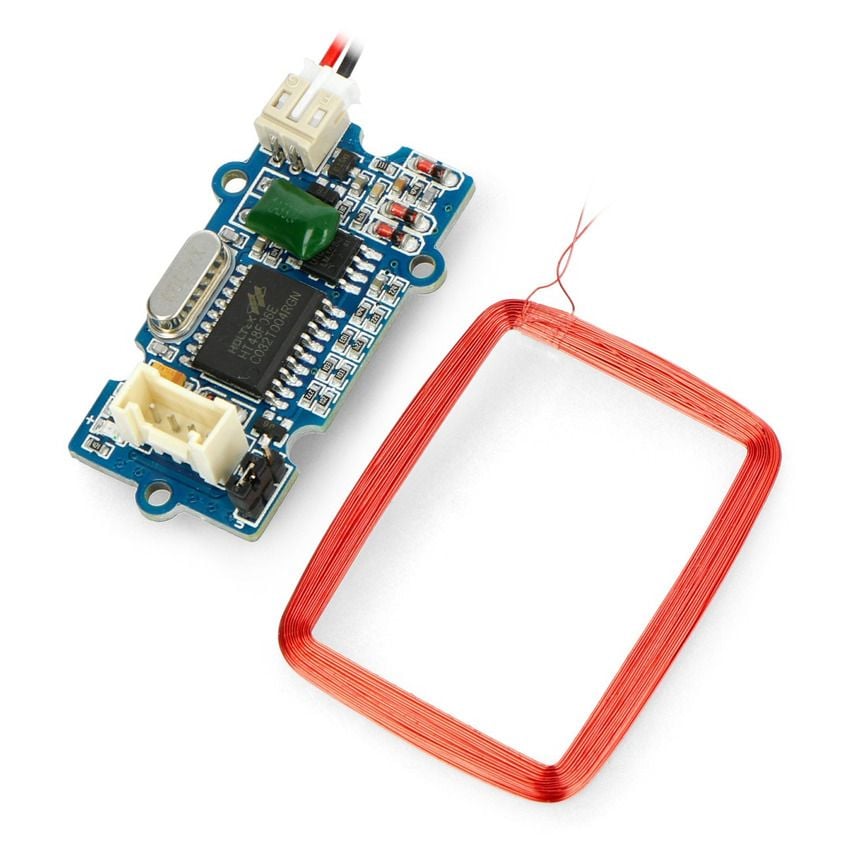

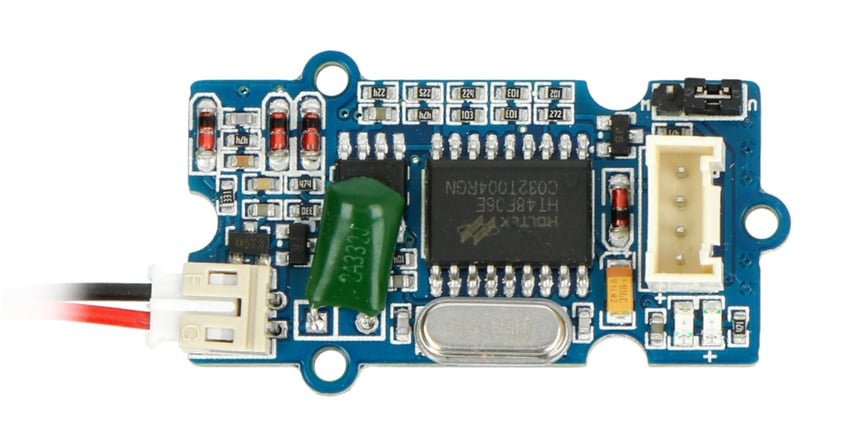

Denne modulen leser 125 kHz RFID-moduler av typen UEM4100. Den inkluderte antennen gir en maksimal leseavstand på 7 cm. Utgangsformatet kan velges mellom UART og Wiegand med en jumper, slik at leseren kan brukes i mikrokontrollerprosjekter med ulike signalformater. Kretskortet måler 40 x 20 mm og har en 4-pinners Grove-kontakt med 2 mm deling.

Tilkobling og kompatibilitet

Modulen drives med 4,75 V til 5,25 V og kommuniserer med en mikrokontroller via UART eller Wiegand. UART bruker 9600 baud, 8 databiter og 1 stoppbit uten verifikasjonsbit. Wiegand-utgangen bruker et 26-bits format med 1 paritetsbit, 24 databiter og 1 oddeparitetsbit.

Den medfølgende 4-pinners kabelen er tilpasset Base Shield v2.0. Grove-tilkoblingen kan brukes med Base Shield-oppsett for Arduino og STM32 Nucleo, og det finnes programeksempler for Arduino.
