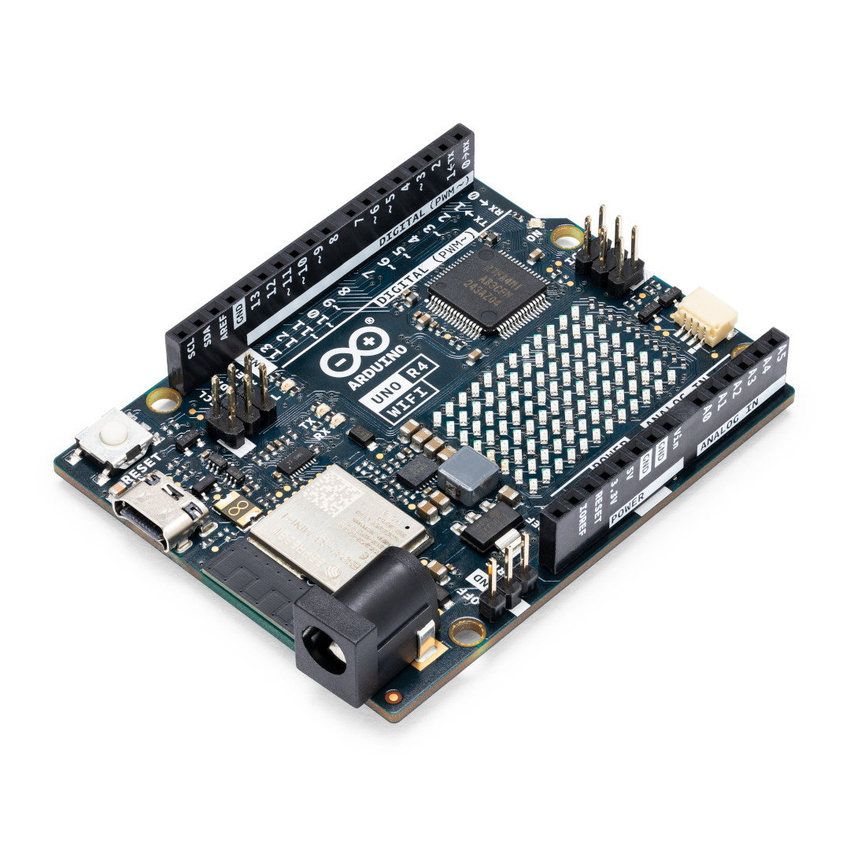

Arduino Uno R4 WiFi-utviklingskort med 12 x 8 LED-matrise i skrå vinkel

Utviklingskort Arduino Uno R4 WiFi med 12 x 8 LED-matrise

Legg til i ønskeliste
kr 599,00
Bli den første til å omtale produktet

Utviklingskortet Arduino Uno R4 WiFi kombinerer trådløs kommunikasjon og 32-biters styring.

Renesas RA4M1 med ARM Cortex M4, 256 kB Flash og 32 kB SRAM gir grunnlaget for avanserte prosjekter, mens ESP32-S3-Mini håndterer WiFi og Bluetooth. Kortet har 5V logikknivå og samme pinneoppsett som Uno R3, i tillegg til 14 digitale inn- og utganger, 6 PWM-kanaler, 6 ADC-innganger og én 12-biters DAC. En 12 x 8-matrise med 96 røde LED-er, Qwiic-kontakt, USB-C samt SPI, I2C, UART og CAN gir flere muligheter direkte på kortet.

Kjøp nå så vil vi sende varen innen 4. nov. 2026
SKU
MR-01565
Kategorier:
Arduino
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Utviklingskort med WiFi, Bluetooth og LED-matrise

Utviklingskortet Arduino Uno R4 WiFi kombinerer en 32-biters Renesas RA4M1-mikrokontroller med en ESP32-S3-Mini for WiFi og Bluetooth. Kortet bruker et logikknivå på 5V og har 14 digitale inn- og utganger, seks PWM-kanaler, seks ADC-innganger og én 12-biters DAC.

Den integrerte, adresserbare LED-matrisen har 12 x 8 røde punkter, totalt 96. SPI, I2C, UART, CAN og Qwiic gir tilkoblingsmuligheter for både kablede moduler og trådløse IoT-prosjekter.

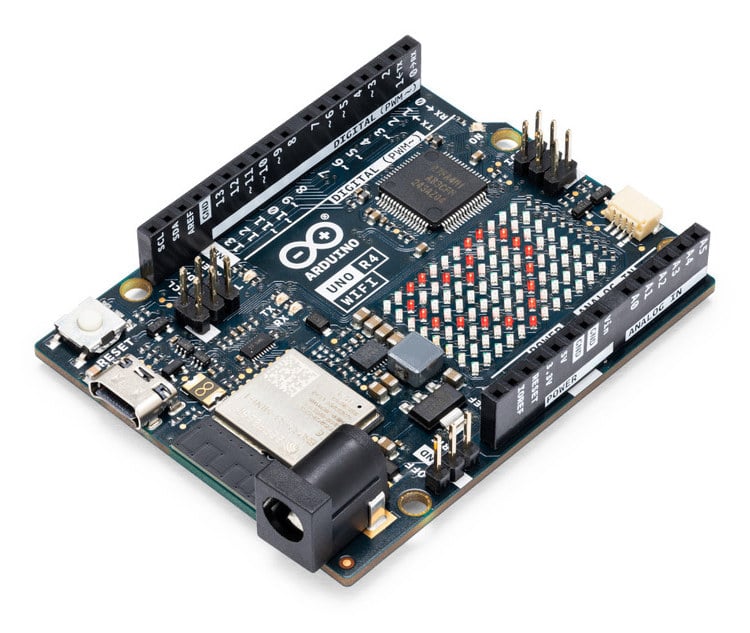

Uno R4 WiFi-utviklingskort i perspektiv med kontakter og LED-matriseUno R4 WiFi-utviklingskort i perspektiv med kontakter og LED-matrise
Kortet kombinerer Renesas RA4M1 med WiFi og Bluetooth

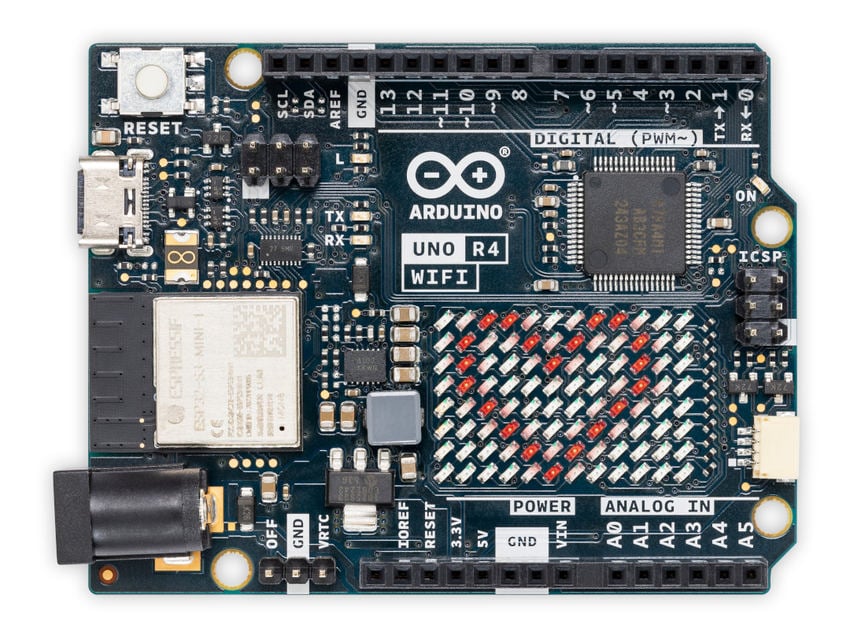

Uno R4 WiFi-kort sett ovenfra med rødt mønster i LED-matrisenUno R4 WiFi-kort sett ovenfra med rødt mønster i LED-matrisen
Den adresserbare matrisen består av 96 røde LED-punkter

Prosessor, minne og Uno-kompatibilitet

Renesas RA4M1 kjører ved 48MHz og har 256 kB Flash-minne og 32 kB SRAM. Kortet har samme pinneoppsett og logikknivå på 5V som Uno R3, noe som gir maskinvarebasert bakoverkompatibilitet med den tidligere kortgenerasjonen.

Plattformen utvider funksjonsutvalget med en 12-biters digital-til-analog-omformer, CAN-buss, operasjonsforsterker og SWD-feilsøkingsport. Inngangsspenningen er fra 6V til 24V, mens strømkapasiteten for I/O-pinnene er 8mA per pinne.

Trådløs kommunikasjon og Qwiic-tilkobling

ESP32-S3-Mini fungerer som koprosessor for WiFi- og Bluetooth-kommunikasjon. Den har 384 kB ROM, 512 kB SRAM og en klokkehastighet på opptil 240MHz, mens RA4M1 håndterer hovedprogrammet.

Den innebygde Qwiic-kontakten gir direkte tilkobling av én eller flere I2C-moduler med samme kontakt uten lodding. Moduler fra andre økosystemer, blant annet Grove, kan kobles til med en egnet adapter.

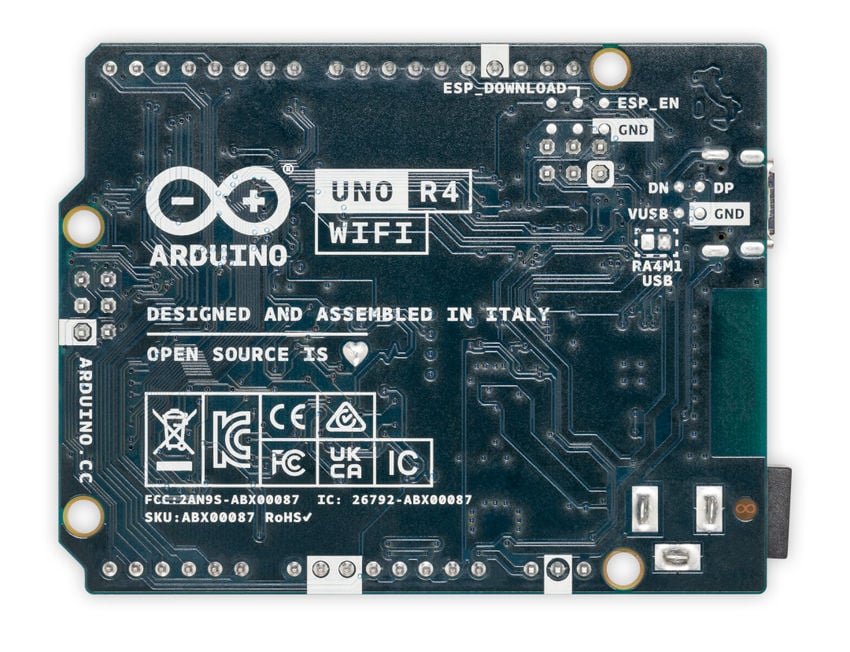

Baksiden av Uno R4 WiFi-utviklingskortet med kretsbaner og tilkoblingspunkterBaksiden av Uno R4 WiFi-utviklingskortet med kretsbaner og tilkoblingspunkter
WiFi og Bluetooth håndteres av en ESP32-S3-Mini

Programmering og feilsøking

Kortet har flere integrerte funksjoner for programmering, betjening og diagnostikk:

  • USB-C-port for programmering og HID-funksjon som kan simulere mus og tastatur
  • Innebygd støtte for kapasitiv berøring via RA4M1-mikrokontrolleren
  • Feilregistrering som kan oppdage blant annet divisjon med null og skrive en forklaring til seriemonitoren
  • SWD-port for maskinvarebasert feilsøking

Bruksområder for Uno R4 WiFi

Kombinasjonen av trådløs kommunikasjon, LED-matrise og flere grensesnitt passer til ulike utviklingsoppgaver:

  • IoT-prosjekter som trenger WiFi- eller Bluetooth-kommunikasjon
  • Animasjoner på den integrerte røde LED-matrisen
  • Visning av sensordata direkte på matrisen uten en separat skjerm
  • USB-baserte brukergrensesnitt der kortet simulerer mus eller tastatur
  • Prototyper som kommuniserer via CAN, SPI, I2C eller UART

Spesifikasjoner

Merke
Arduino
Mikrokontroller
Renesas RA4M1, ARM Cortex-M4
Trådløs koprosessor
ESP32-S3-Mini
Minne
RA4M1: 256 kB Flash / 32 kB SRAM; ESP32-S3: 384 kB ROM / 512 kB SRAM
Klokkehastighet
RA4M1: 48MHz; ESP32-S3: opptil 240MHz
Logikkspenning
5V
Inngangsspenning
6V til 24V
Utgangsspenning fra
5,0V
Utgangsspenning til
5,0V
Nominell utgangsspenning
5,0V
Strømkapasitet for I/O
8mA per pinne
Digitale pinner
14
PWM-kanaler
6
ADC-innganger
6
DAC
1, 12-biters
SPI
1
I2C
2 (SDA, SCL / A4, A5 og Qwiic)
UART
Ja
CAN
1
Programmeringsport
USB-C
Trådløs kommunikasjon
WiFi og Bluetooth
LED-matrise
12 x 8, totalt 96 røde LED-er
Ekstra tilkoblinger
Qwiic-kontakt, OFF-pin og VRTC-pin
Mål
68,85 x 53,34 mm

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
SKUMR-01565
EAN7073330515653
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
ABX00087 – Datablad – PDF (3.30 MB)
