SD-kortlesermodul med SPI-grensesnitt og utløser

SD-kortlesermodul for SPI-tilkobling

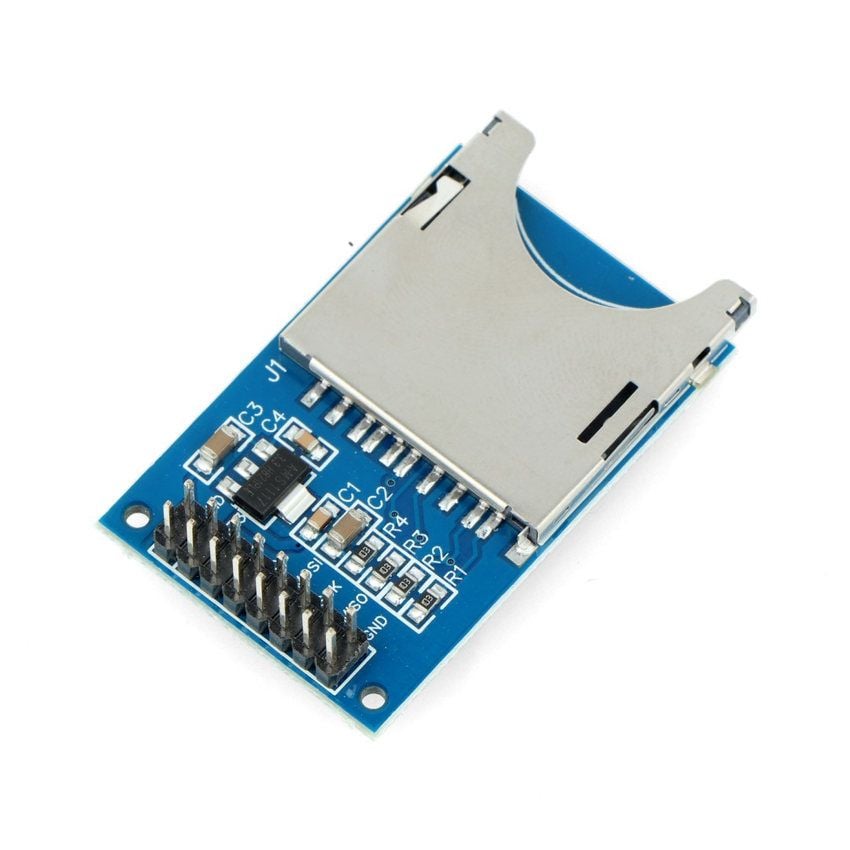

Modulen gjør det enklere å koble et SD-kort til et hovedkort eller utviklingskort via den serielle SPI-bussen. Den kan forsynes med 3,3V eller 5V og har et montert SD-kortspor med utløser. Tilkoblingene føres ut gjennom pinnelister, slik at modulen kan kobles til blant annet Arduino eller STM32Discovery med ledninger. På kretskortet sitter også passive komponenter som er nødvendige for driften.

Tilkobling og tekniske data

SD-kort arbeider normalt med 3,3V. Ved tilkobling til Arduino skal det derfor brukes en spenningsomformer. Modulen har en innebygd 3,3V-regulator av typen LM1117, mens kommunikasjonen går over SPI.

Små riper og ujevnheter etter håndlodding kan forekomme uten at funksjonen påvirkes.
