Dreieenkodermodul med trykknapp og Qwiic-tilkobling

Name: Dreieenkodermodul med trykknapp og Qwiic-tilkobling
SKU: MR-01313
Price: 299 NOK
Availability: InStock

Legg til i ønskeliste

kr 299,00

Bli den første til å omtale produktet

Rotasjonsenkoder med knapp gir presis fysisk styring.

Denne kompakte modulen kombinerer en PEC11J-enkoder med SPST-trykknapp for justering av verdier, menynavigasjon og registrering av klikk. Kommunikasjon via I2C og Qwiic gir loddefri integrering, mens loddepunkter for GND, 3,3V, SDA og SCL gir et alternativ for prototyper.

Den programmerbare I2C-adressen er som standard 0x76, slik at flere moduler kan brukes i samme nettverk. En innebygd STM32C011F4-mikrokontroller håndterer avlesning av pulser og knappestatus.

Støtte for Arduino og MicroPython, sammen med Modulino-biblioteker og kodeeksempler, gjør modulen velegnet til interaktive og pedagogiske prosjekter med enkel oppstart.

Kjøp nå så vil vi sende varen innen 22. okt. 2026

SKU

MR-01313

Kategorier:

Brytere og knapper

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Dreieenkodermodul for I2C-baserte kontrollpaneler

Modulen kombinerer en PEC11J-dreieenkoder med en integrert SPST-trykknapp. Dreiebevegelsen kan brukes til presis justering av verdier, mens et trykk gir en ekstra kommando for valg og bekreftelse. Mikrokontrolleren STM32C011F4 håndterer avlesningen av pulser og knappestatus før dataene overføres via I2C. Dette gir en fysisk betjening for elektronikkprosjekter med parameterstyring, menyer eller andre interaktive funksjoner.

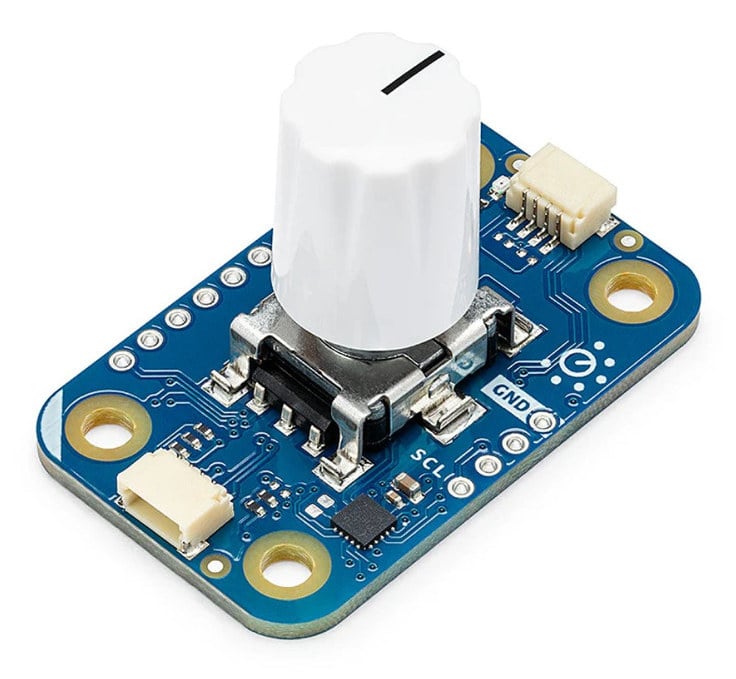

Dreieenkodermodul med trykknapp og Qwiic-tilkoblinger i perspektiv — Enkoder PEC11J med integrert SPST-trykknapp

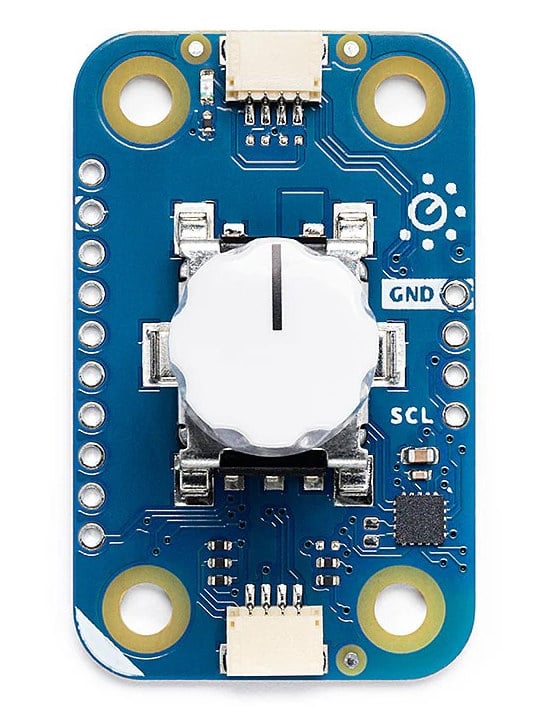

Dreieenkodermodul sett ovenfra med integrert trykknapp — Rotasjon og klikk samles i én fysisk betjening

Funksjoner og bruksområder

Kombinasjonen av rotasjon og klikk gjør modulen egnet til flere former for brukerbetjening i interaktive og pedagogiske prosjekter. Aktuelle bruksområder omfatter:

Justering av lysstyrke eller volum
Navigering i menyer og brukergrensesnitt
Betjening i IoT- og automasjonsprosjekter
Kontrollfunksjoner i lydsystemer
Inndata i pedagogiske spill og eksperimenter

Qwiic, I2C og alternative loddepunkter

Qwiic-kontakten gir en loddefri forbindelse til kompatible kort, og modulen kommuniserer over I2C. Standardadressen er 0x76 og kan endres programmatisk, slik at flere moduler kan kobles til samme nettverk.

For tilpassede oppsett og prototyper finnes det også loddepunkter for GND, 3,3V, SDA og SCL. Modulen drives med 3,3V. Disse tilkoblingene gir et alternativ når Qwiic ikke brukes.

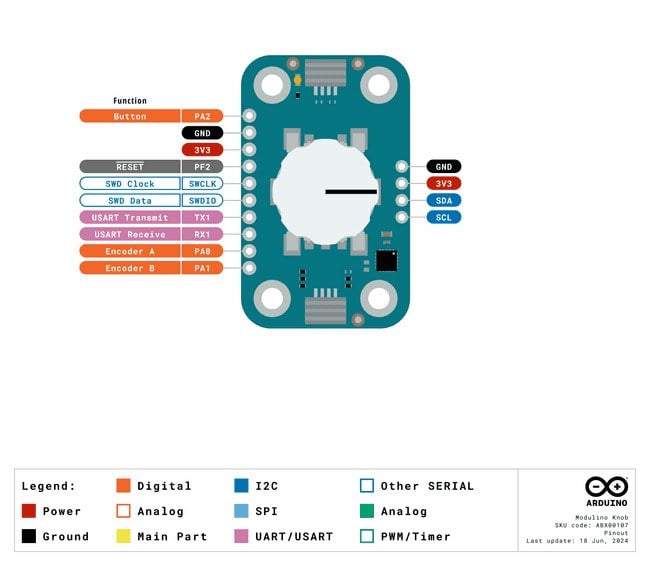

Koblingsdiagram for dreieenkodermodulen med Qwiic og signalpinner — Loddepunkter for GND, 3,3V, SDA og SCL gir et alternativ til Qwiic

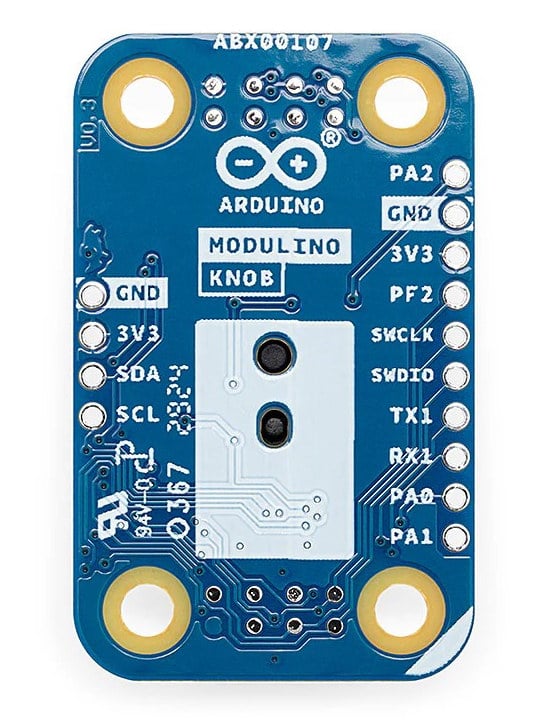

Dreieenkodermodul ovenfra med trykknapp og merkede tilkoblinger — I2C-adressen 0x76 kan endres programmatisk

Programmering og kompatible utviklingskort

Modulen støttes i Arduino IDE, Arduino CLI og Arduino Cloud. Biblioteker for Arduino og MicroPython gir eksempler og maler for avlesning av enkoderposisjon og knappestatus. Kompatible utviklingskort omfatter Arduino Uno R4 WiFi, Nano 33 BLE, Nano RP2040, Nano ESP32 og Nano Matter.

Programmerbar I2C-adresse og støtte for både dreiebevegelse og knappetrykk gjør modulen anvendelig i prosjekter der flere fysiske betjeningselementer skal inngå i samme system.
