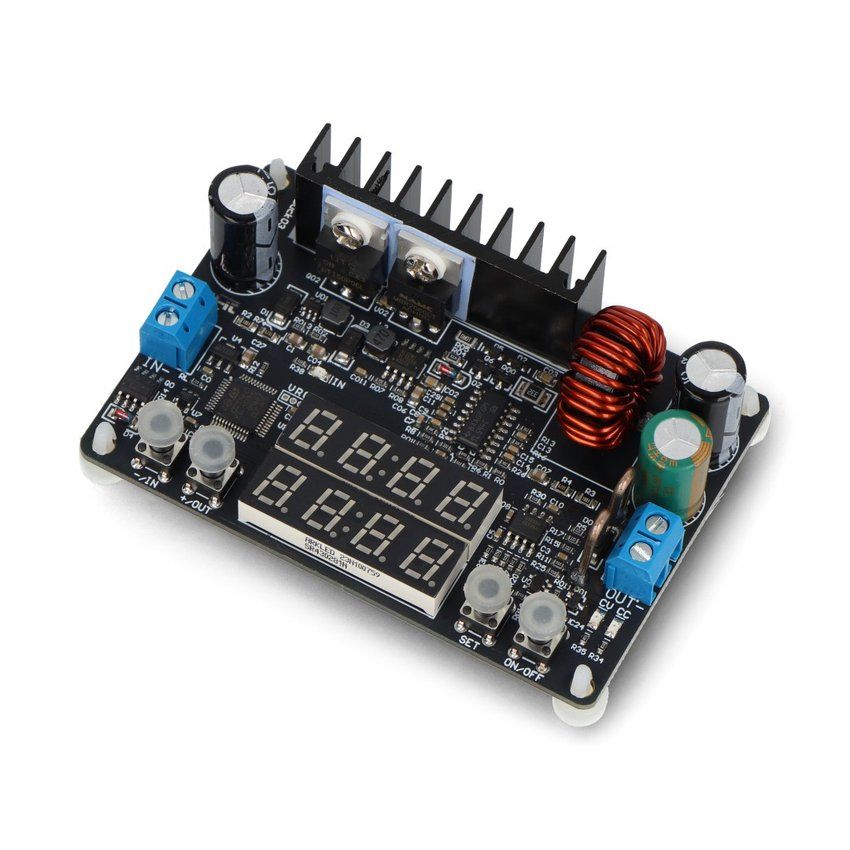

Denne DC-step-down-omformeren er en regulerbar DC-DC-modul for elektronikkprosjekter, testing og laboratoriebruk. Den konverterer inngangsspenning fra 6V til 40V DC til en innstillbar utgangsspenning fra 0V til 32V DC, med maksimal utgangsstrøm 5A og maksimal utgangseffekt 160W.
Modulen støtter både konstant spenning (CV) og konstant strøm (CC). Det gjør den nyttig som justerbar strømkilde, strømbegrenser, testmodul eller hjelpeenhet ved lading av batterier, når innstillingene settes innenfor modulens spesifiserte områder.
Segmenterte LED-displayer viser inngangsspenning, utgangsspenning og utgangsstrøm i sanntid. Du kan følge driftsparametrene direkte på modulen uten ekstra måleinstrumenter under justering og belastning.
Utgangsspenningen kan stilles med oppløsning 0,01V DC, og utgangsstrømmen med oppløsning 0,001A. Nøyaktigheten er ±(0,5% + 3 siffer) for spenning og ±(1% + 5 siffer) for strøm. Rippelspenningen er spesifisert til 100 mVpp ved 40V inn til 32V/5A ut.
Med CV- og CC-modus kan du prioritere stabil spenning eller begrense strømmen når lasten krever det. Tilkobling skjer via 2 x 2-pinns skrueklemmer for inn- og utgang, noe som gjør kablingen rask på benken.
Som step-down-omformer må inngangsspenningen holdes høyere enn utgangsspenningen. Forholdet mellom inngang og utgang er spesifisert til x1,1, så planlegg forsyningen deretter. Dimensjonene er 85 x 58 x 26 mm.
- Verkstedstrømforsyning: justerbar spenning og strømbegrensning til prototyping og feilsøking
- Laboratorie- og testoppsett: overvåk Vin, Vout og Iout direkte på LED-displayet under belastning
- Elektronikkprosjekter: forsyne kretser som trenger lavere og stabil DC-spenning fra en høyere kilde
- Batterirelaterte oppgaver: bruk CC/CV innenfor modulens områder som hjelpefunksjon ved lading og testing
Inngangsspenning
6V til 40V DC
Utgangsspenning
0V til 32V DC
Driftsmoduser
CV (konstant spenning), CC (konstant strøm)
Avleste parametere
Inngangsspenning, utgangsspenning, utgangsstrøm
Oppløsning utgangsspenning
0,01V DC
Oppløsning utgangsstrøm
0,001A
Nøyaktighet utgangsspenning
±(0,5% + 3 siffer)
Nøyaktighet utgangsstrøm
±(1% + 5 siffer)
Rippelspenning
100 mVpp ved 40V til 32V/5A
Forhold inngang/utgang
x1,1
Tilkobling
2 x 2-pinns skrueklemmer
Dimensjoner
85 x 58 x 26 mm
