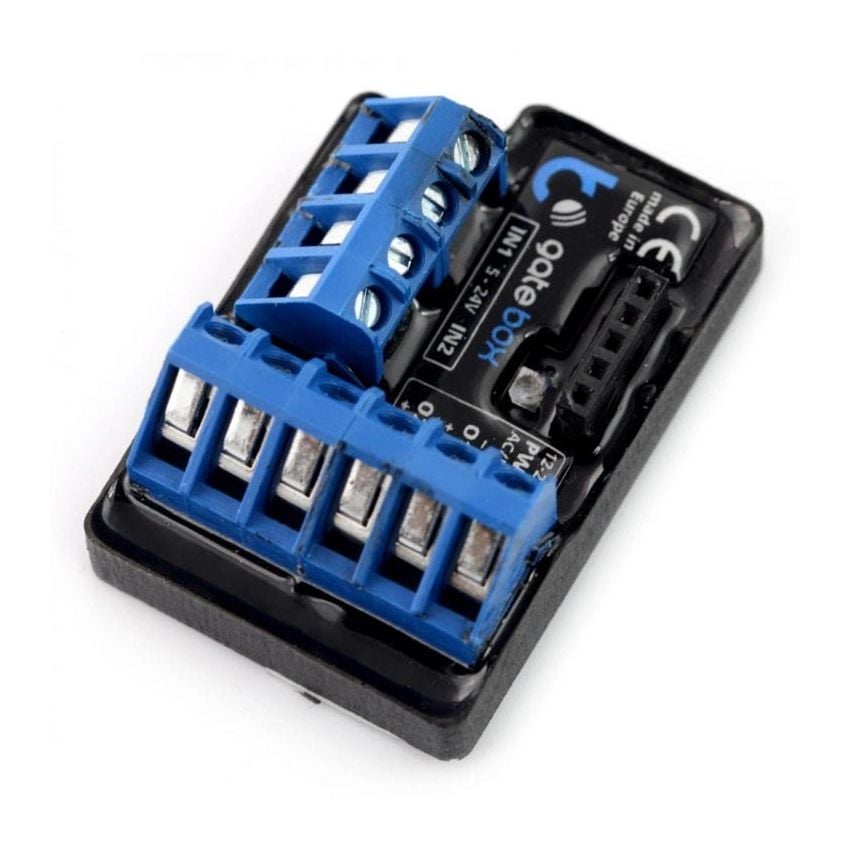

Gatebox WiFi styring for porter og garasjer, Android/iOS app

Hvorfor velge gateBox til portstyring

• Fjernstyring via wBox-app

  : Kontroller porten fra hvor som helst på mobil eller nettbrett. Toveis μWiFi-kommunikasjon gir sanntidsstatus for åpen, mellomposisjon og lukket, samt sikre tilkoblinger over 2,4 GHz.

• Bred kompatibilitet

  : Støtter styringer til garasjeporter, skyveporter og tofløyede porter. Utgangene O1 og O2 brukes til åpen/stopp/lukk eller hjelpefunksjoner som dørkanal.

• Sikker tilgangsstyring

  : Brukere, passord og kryptert tilkobling beskytter anlegget. Hendelseslogg i skyen gjør det mulig å spore handlinger og feilsøke selv når enheten er offline.

• Varsler og automatisering

  : Sett opp varsler for når porten står åpen for lenge eller ved uventede bevegelser. GateBox kan trigge scenarier på andre enheter via API.

• Integrasjoner og stemmestyring

  : Kompatibel med populære smarthusøkosystemer. Støtter Amazon Alexa og Google Home for enkel stemmestyring av porten.

• Installasjon i korte trekk

  : Følg koblingsskjemaet nøye og test endebrytere for korrekt statusvisning. IN1 og IN2 godtar reed-brytere eller sensorsignaler uten polaritet.

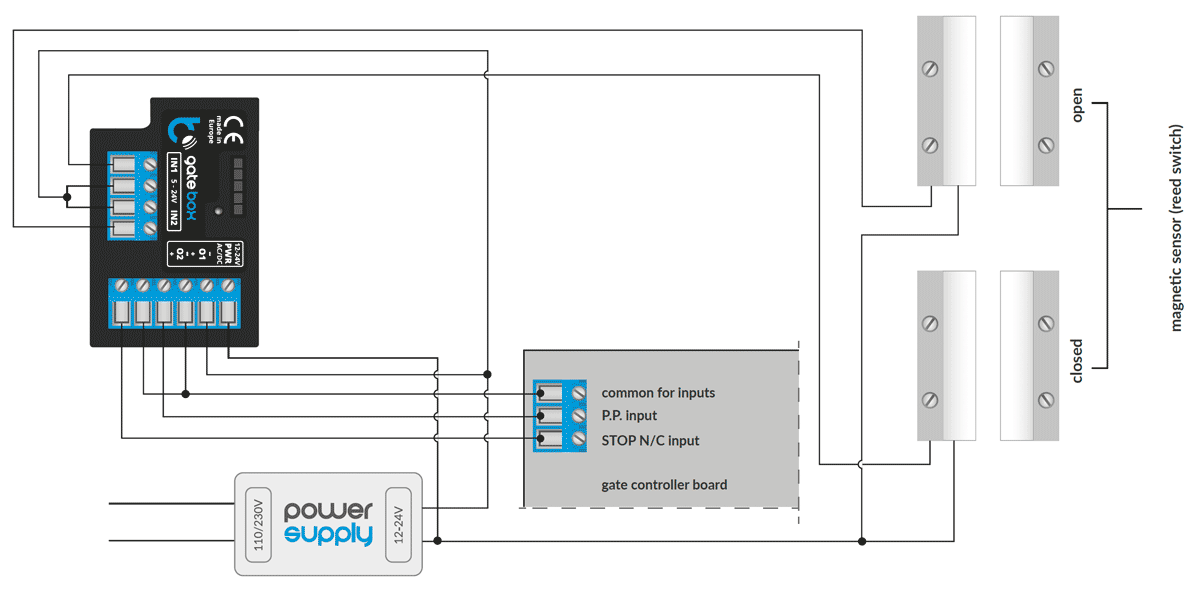

Montering og oppkobling av gateBox-modulen

• Alltid følg

  koblingsskjemaet i manualen

  for å unngå skade på enheten.
• Husk å

  frakoble strømforsyningen

  ved å slå av sikringen eller trekke ut støpselet før montering.
• Plasser enheten på et

  tørt og beskyttet sted

  , utilgjengelig for uvedkommende.
• Koble til

  strømledninger

  : (+) rød eller sort med hvit prikk, (–) sort.
• Utgangene til motorstyring:

  O1

  for åpen/stopp/lukk (P–P),

  O2

  som hjelpeutgang (f.eks. dør eller stoppsløyfe).
• Ikke overskrid

  20 mA styrestrøm per utgang

  for å unngå skade.
• Koble til

  IN1/IN2 for endebrytere eller reed-sensorer

  – polaritet spiller ingen rolle.
• Ved behov bruk

  parallell eller serieforbindelse

  med fabrikkens sensorer.
• Når alt er riktig koblet,

  slå på strømmen igjen

  for å starte enheten.

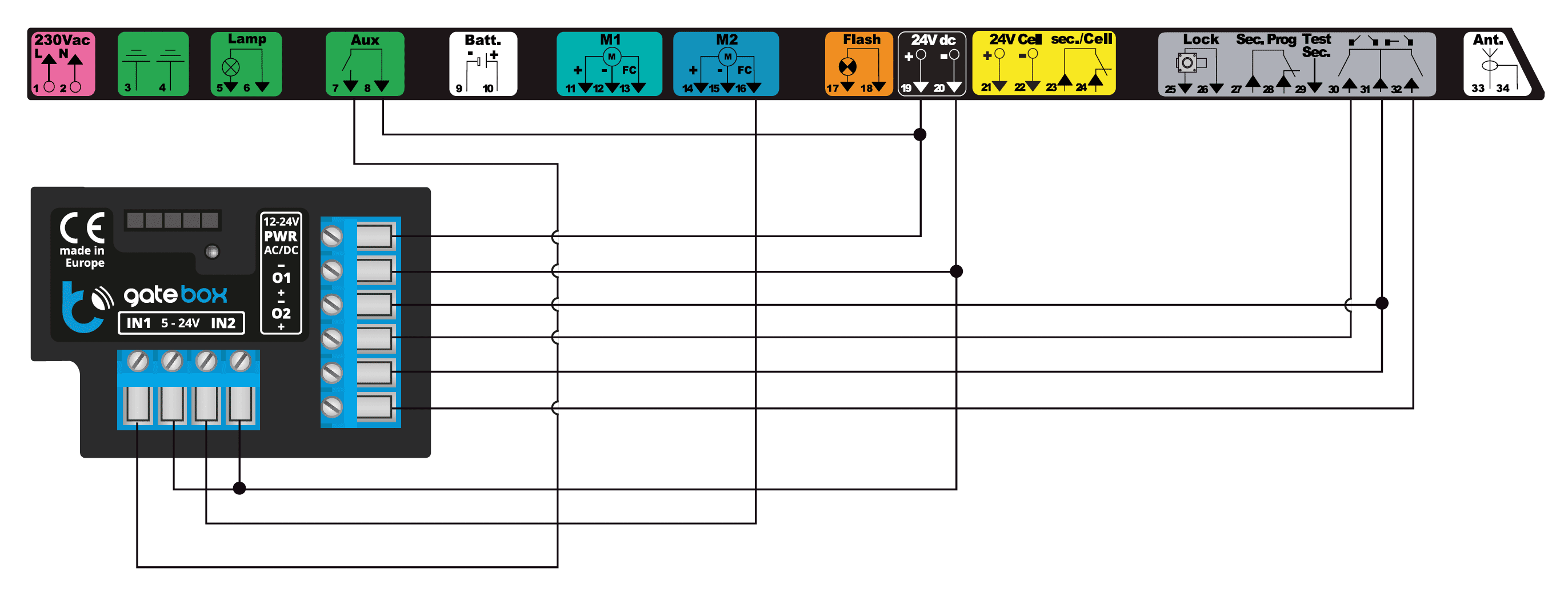

Koblingsskjema for motorstyring av port

• Tilkobling til strøm

  : 12–24 V AC/DC, koble riktig polaritet (+ rød/sort med hvit prikk, – sort).

• Utgang O1

  : styrer åpen/stopp/lukk (P–P) på motorstyringsenheten.

• Utgang O2

  : hjelpeutgang, f.eks. for dør eller stoppsløyfe.

• Innganger IN1/IN2

  : kobles til reed-brytere eller endebrytere, ingen polaritet nødvendig.

• Maksimal styrestrøm

  : ikke mer enn 20 mA per utgang, for å unngå skade.

Tekniske hoveddata (utvidet)

• Inngangsspenning på inngangene (IN1/IN2): 12–24 V AC/DC, logisk nivå.
• Polaritetdeteksjon: Innganger identifiserer automatisk polaritet.
• Galvanisk isolasjon: Optisk isolerte innganger for økt sikkerhet og kompatibilitet.
• Utganger: 2 × open-collector, puls, maks. 20 mA per utgang.
• Kommunikasjonsstandard: μWiFi, kompatibel med WiFi 802.11g.
• Radio: 2,4 GHz, toveis overføring med WPA2-PSK/AEAD-kryptering.
• API: Åpent API tilgjengelig for integrasjon og automatisering.
• Kompatibilitet: Apple iPhone/iPad, Android, samt enheter og nettlesere med HTML5-støtte.
• Monteringsmetode: Kan festes med tape eller plasseres i kapsling.
• Kapsling: Halogenfri, selvslukkende polyuretan, termisk klasse B (130 °C).
• Beskyttelsesgrad: IP20.
• Driftstemperatur: −20 °C til +50 °C.
• Dimensjoner: 50 × 36 × 18 mm (kompakt design for montering i styresentral eller motorhus).
• Energiforbruk: mindre enn 1 W.
• Antenne: Integrert, uten ekstern kontakt.
