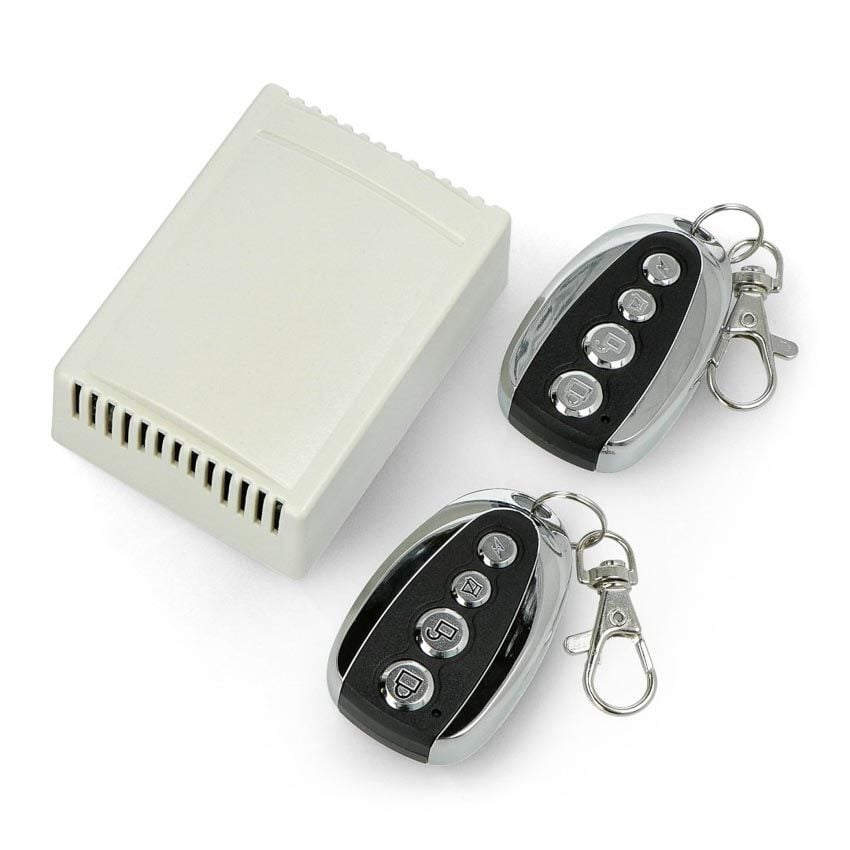

Mottaker med to fjernkontroller - fjernstyring av enheter - 4 kanaler

Modulen er utstyrt med 4 stk. NO/NC reléer.

Tilkoblingsmetode og installasjon

Beskrivelsen av styreenhetens tilkoblinger vises på bildet og gjør det enkelt å identifisere de riktige punktene for montering.

Strømtilkoblinger

er merket med symbolene "+" og "-" og støtter spenning fra 12 til 24 V DC.

Reléutganger

for 1, 2, 3 og 4 er tydelig markert med NC (normalt lukket kontakt), NO (normalt åpen kontakt) og COM (felles kontakt).

En prøvetilkoblingsenhet for kontroll av drift med konstantstrømsmotor, for eksempel elektrisk motor, er vist på det andre bildet for enklere forståelse og sikker installasjon.

Tilkoblingsmetode/installasjon

Beskrivelse av styreenhetens tilkoblinger er vist på bildet. Strømtilkoblinger til maskinen er merket "+" og "-" (spenning som godtas er 12-24 V DC). Utgangene til Relé 1, 2, 3- og Relé 4 er merket med symboler: NC (utgang til en normalt lukket kontakt), NO (utgang til en normalt åpen kontakt) og COM (utgang til en normal kontakt). Prøvetilkoblingsenhet som kontrollerer drift av motorens konstantstrøm (f.eks. elektrisk motor) vist på det andre bilde.

Beskrivelse av utganger

Eksempel på tilkobling

• 4-kanals mottaker - 1 stk

• Fjernkontroll - 2 stk

• Norsk monterings- og bruksanvisning for 4-kanals mottaker med fjernkontroll (tilkobling og programmering)

Dimensjoner: 57,5 x 40,5 x 17 mm

Kontrolleren har 4 reléutganger og 3 driftsmoduser

• Strømforsyningsspenning: 12 / 24 V DC

• Relé driftsspenning: 250 V AC

• Maksimal belastning: 10 A
• Minne: opptil 50 sendere
• Mottakersensitivitet: -100 dBm
• Realistisk rekkevidde, fri sikt: opptil 100 meter
• Kvartsstabilisering

• 4 reléutganger

• 3 driftsmoduser:
  • bistabil
  • monostabil
  • endring av tilstand
• Kan brukes som en ekstra portmaskinmottaker
• Driftstemperatur: -20°C til 60°C
• Dimensjoner: 57,5 x 40,5 x 17 mm
