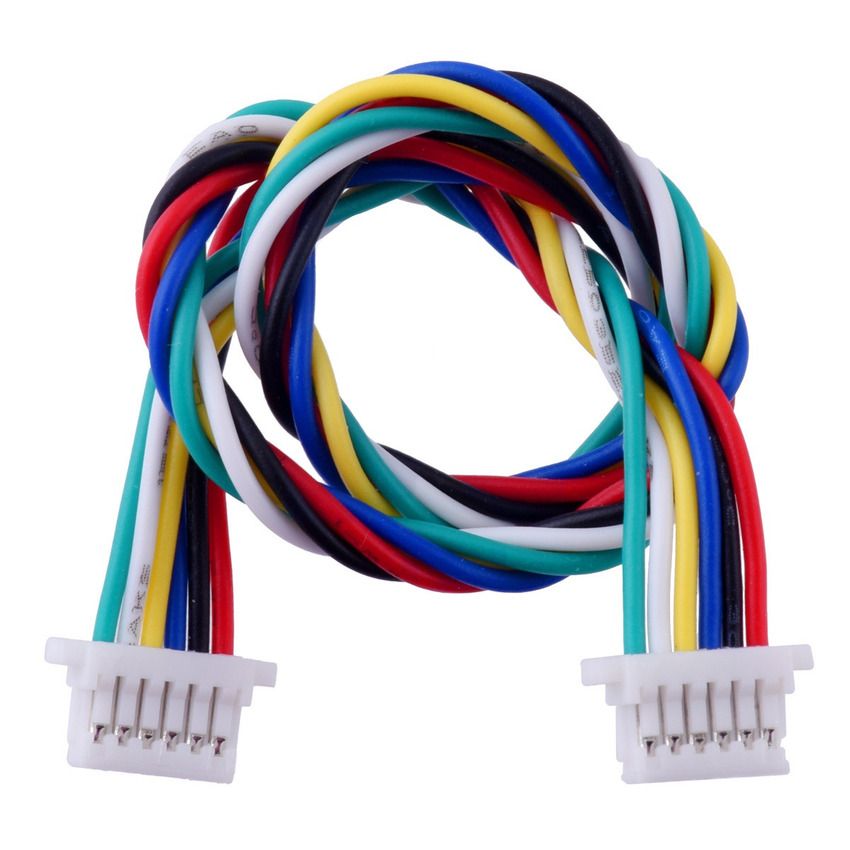

JST SH-kabel hunn til hunn, 6-polet, 25 cm, 1 mm deling

JST SH 6-pins kabel for enkoder og prototyping

Denne hunn-til-hunn-kabelen har seks ledere og JST SH-tilkobling med 1 mm deling. Den fargekodede lederfordelingen omfatter motorforsyning, enkoderforsyning og enkoderutgangene A og B. Kabelen kan brukes med magnetiske enkodere og moduler som har et passende JST SH 6-pin-grensesnitt.

Tilkobling og lederfordeling

De seks fargekodede lederne har hver sin dokumenterte funksjon for strøm, jord og enkodersignaler.

Bruksområder

Kabelen egner seg til kompakte tilkoblinger der seks ledere skal føres gjennom JST SH-kontakter med 1 mm deling, blant annet:

• Tilkobling i oppsett med magnetiske enkodere
• Tilkobling av en modul med JST SH 6-pin-kontakt
• Prototyping på koblingsbrett via en egnet JST SH-modul

Kompatibilitet og krav

Tilkoblingspunktet må passe til kabelens JST SH-format, seks pinner og deling på 1 mm. Lederfordelingen må samsvare med motor- og enkodertilkoblingene i det aktuelle oppsettet.

Spesifikasjoner
