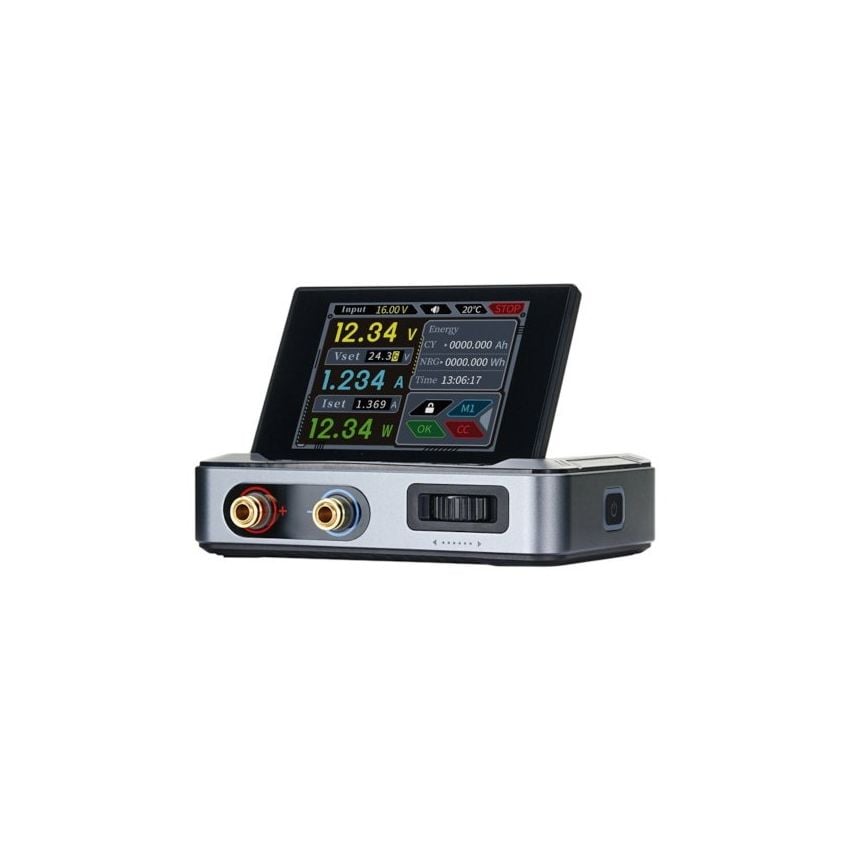

Programmerbar DC-laboratoriestrømforsyning 0-30V, 5A, 150W

Kompakt laboratorie­strømforsyning med programmerbar utgang

Denne digitale DC-laboratorie­strømforsyningen leverer justerbar utgang fra 0 V til 30 V og 0 A til 5 A, med en maksimal utgangseffekt på 150 W. Den kompakte utformingen på 106 x 76 x 28 mm gjør enheten egnet både på arbeidsbenken og til mobil feilsøking. Inngangen støtter PD, QC og DC, slik at strømforsyningen kan brukes med blant annet kompatible ladere og powerbanker.

Presis regulering med CV- og CC-modus

Utgangen kan arbeide med konstant spenning i CV-modus eller konstant strøm i CC-modus. Spenningen stilles med en oppløsning på 10 mV, mens strømmen har en oppløsning på 1 mA. Innstillingsnøyaktigheten er opptil ≤0,1 % ±5 mV for spenning og ≤0,1 % ±3 mA for strøm.

Rippelnivået er under 20 mV, og stabiliteten ved belastningsendringer er oppgitt til 0,49 %. Dette gir et kontrollert strømgrunnlag ved arbeid med elektroniske kretser, sensorer, utviklingskort og andre komponenter som krever regulerbar likespenning.

Fargeskjerm, minne og PC-styring

Den 2,8-tommers IPS-skjermen har en oppløsning på 320 x 240 piksler og kan roteres 90°. Skjermen viser spenning, strøm, effekt, temperatur og energitellere i sanntid. Seks minneplasser gjør det mulig å lagre kombinasjoner av spenning og strøm for rask veksling mellom gjentatte arbeidsoppsett.

Enheten støtter PC-programvare for overvåking av driftsparametere og oppdatering av fastvaren. Ved full belastning er virkningsgraden oppgitt til 96,3 %.

Strømkilder og beskyttelsesfunksjoner

Inngangen støtter 5 V til 32 V DC og en inngangsstrøm fra 100 mA til 5 A. Aktuelle strømkilder omfatter USB-C med Power Delivery, Quick Charge, powerbank og DC-strømforsyning. Dette gir fleksibilitet mellom fast bruk på arbeidsbenken og mobile måle- eller diagnoseoppgaver.

Åtte beskyttelsesfunksjoner dekker blant annet overspenning, overbelastning, kortslutning, overoppheting og omvendt polaritet på inn- og utgangen. Funksjonene er angitt som OVP, OCP, UVP, OPP, OTP, SCP, RIP og ROP.

Bruksområder for elektronikk og feilsøking

Den regulerbare utgangen, de lagrede forhåndsinnstillingene og sanntidsvisningen gjør strømforsyningen aktuell for flere arbeidsoppgaver:

• Testing av mikroprosessorkretser og elektroniske moduler
• Strømforsyning til sensorer, kommunikasjonsmoduler og IoT-prototyper
• Arbeid med utviklingskort og andre prototypeløsninger
• Feilsøking og diagnostikk ved service på forbrukerelektronikk
• Praktiske elektronikkøvelser i undervisning og verksted
• Mobil diagnostikk med en kompatibel lader eller powerbank

Spesifikasjoner

Pakkeinnhold

• Programmerbar laboratorie­strømforsyning
• 2 kabler med krokodilleklemme
• USB-kabel
• Bruksanvisning
