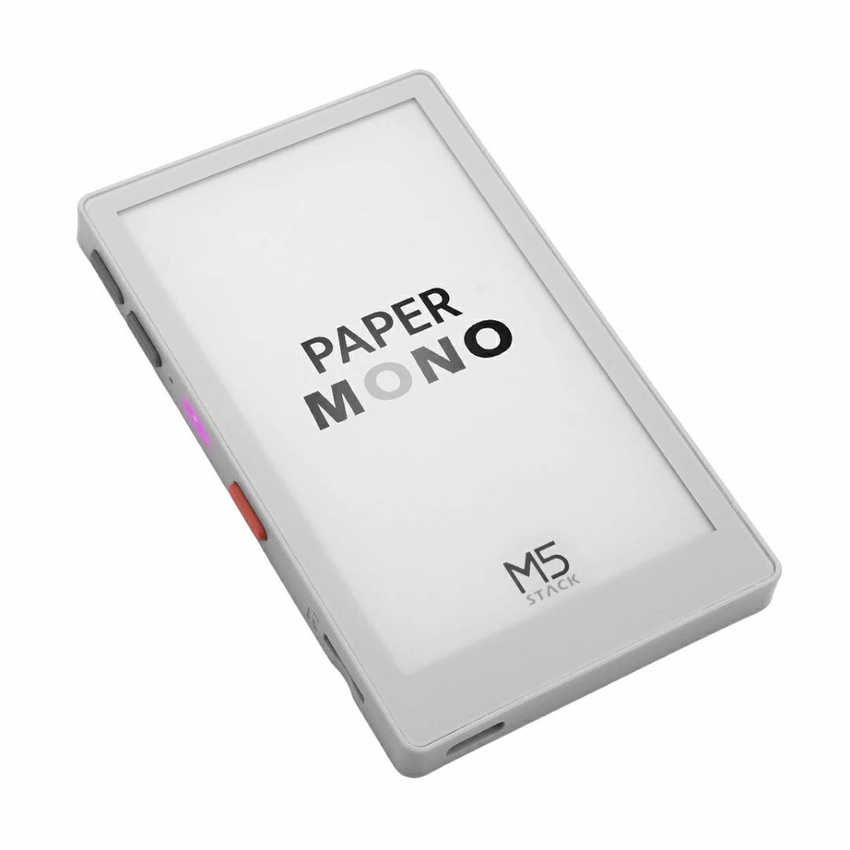

PaperMono utviklingskort med e-paper vist i skrå vinkel

Skip to the beginning of the images gallery

PaperMono utviklingskort med e-paper, LoRa og NFC

Name: PaperMono utviklingskort med e-paper, LoRa og NFC
Brand: M5Stack
SKU: MR-01468
Price: 1299 NOK
Availability: InStock

Legg til i ønskeliste

kr 1 299,00

Bli den første til å omtale produktet

Berøringsklar e-paper-plattform for fleksible IoT-prosjekter.

PaperMono kombinerer en 3,97-tommers e-paper-skjerm med berøring, oppløsning på 480 x 800 piksler, fire gråtoner og integrert bakbelysning. Den tokjernede ESP32-S3R8-prosessoren kjører opptil 240 MHz og støttes av 16 MB Flash og 8 MB Octal PSRAM.

Kommunikasjon og nyttige funksjoner er integrert.

Plattformen har LoRa fra 868 MHz til 923 MHz, NFC med støtte for ISO14443A, ISO14443B, FeliCa og ISO15693 samt WiFi på 2,4 GHz. IMU med seks akser, sanntidsklokke, microSD-kortplass, mikrofon, summer og RGB-diode gir flere muligheter for interaktive løsninger og datalogging. Det innebygde batteriet på 1150 mAh støtter mobil bruk, mens USB-C brukes til 5 V strømforsyning.

Kjøp nå så vil vi sende varen innen 29. okt. 2026

SKU

MR-01468

Kategorier:

E-paper og ink-skjermer, LoRa og LoRaWAN, WiFi og Bluetooth-moduler

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

ESP32-S3-plattform med e-paper, LoRa og NFC

PaperMono er en kompakt utviklingsplattform for energieffektive IoT-enheter og mobile brukergrensesnitt. Den kombinerer en tokjerners ESP32-S3R8 på opptil 240 MHz med 16 MB Flash og 8 MB Octal PSRAM.

Et innebygd batteri på 1150 mAh og integrert strømstyring støtter mobil bruk. Plattformen har også PDM-mikrofon, summer, RGB-indikator, brukerknapper og microSD-kortspor.

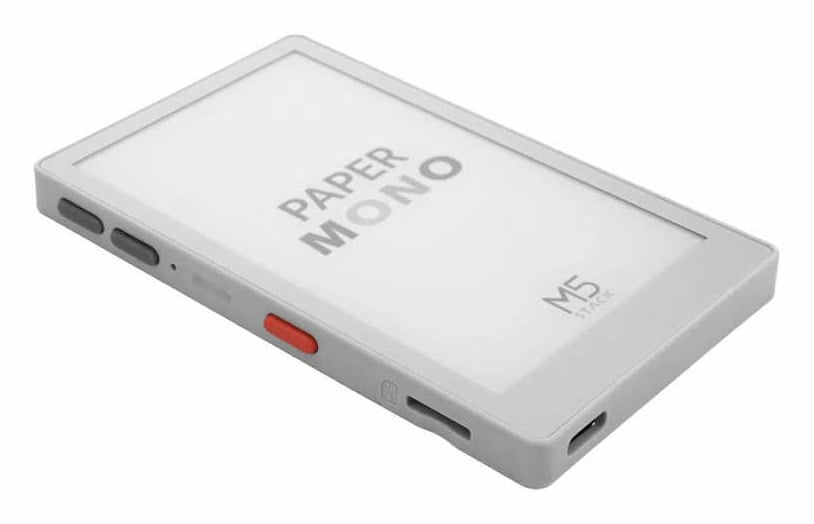

PaperMono utviklingskort i skrå vinkel med e-paper-skjerm og sideknapper

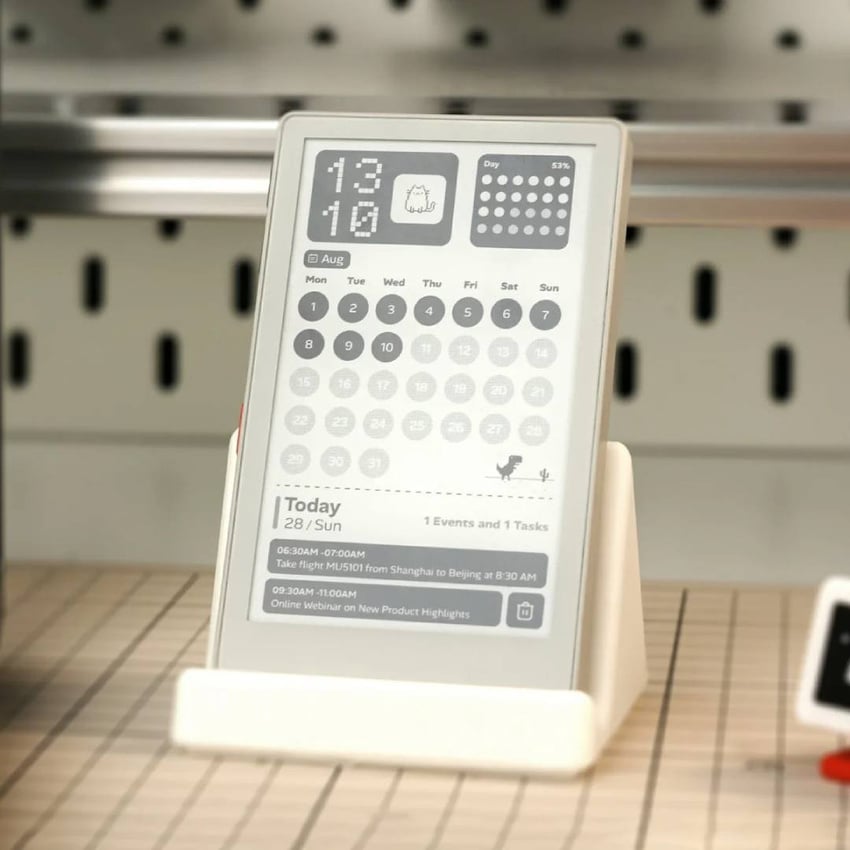

PaperMono utviklingskort i stativ med kalender og timeplan på e-paper-skjermen — 3,97 tommers e-paper med 480 x 800 piksler og fire gråtoner

Berøringsstyrt e-paper-skjerm på 3,97 tommer

Den monokrome e-paper-skjermen har en oppløsning på 480 x 800 px og støtter fire gråtoner. Berøringspanelet gjør det mulig å utvikle menyer og kontrollpaneler uten en separat skjerm eller ekstern pekeenhet.

Integrert skjermbelysning gjør innholdet enklere å bruke ved begrenset belysning. Skjermkontrolleren er SSD1677, mens berøringspanelet benytter FT6336G.

LoRa, NFC og WiFi for trådløse prosjekter

LoRa-kretsen SX1262 arbeider fra 868 MHz til 923 MHz og bruker en innebygd FPC-antenne. NFC-kontrolleren ST25R3916 støtter ISO14443A, ISO14443B, FeliCa og ISO15693. Plattformen har i tillegg WiFi på 2,4 GHz.

En seksakset BMI270 IMU kan registrere bevegelse og orientering, mens RX8130CE sanntidsklokke gir tidsregistrering. Data og filer kan lagres via microSD-kortsporet.

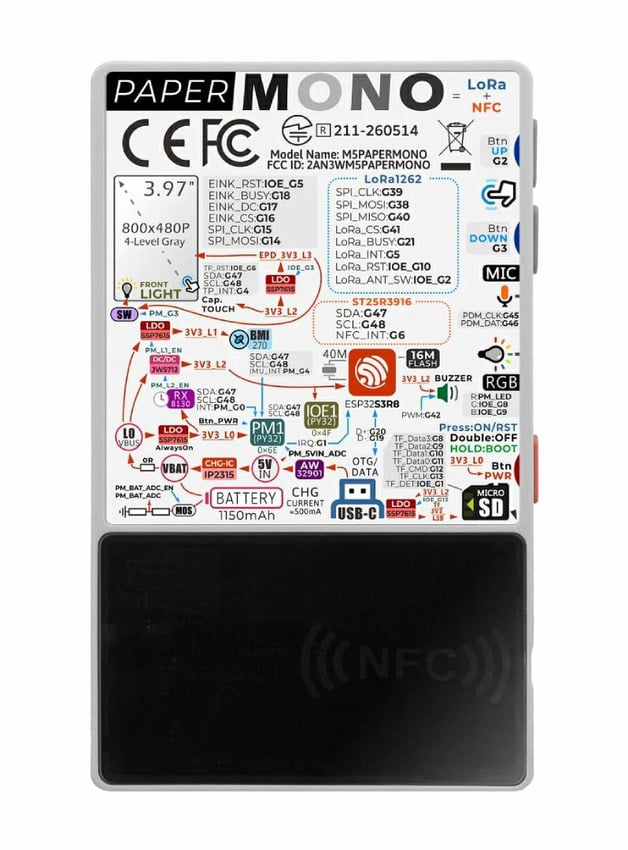

Baksiden av PaperMono utviklingskort med koblingsdiagram og NFC-felt — LoRa dekker 868 til 923 MHz, mens NFC støtter fire standarder

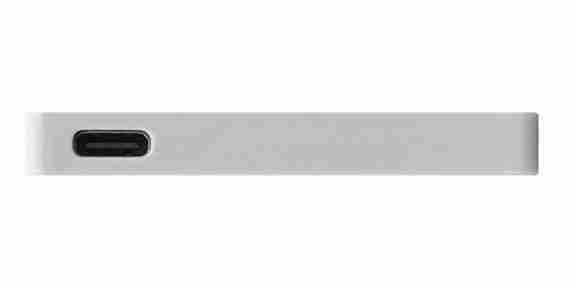

PaperMono utviklingskort fra kortsiden med USB-C-port — USB-C brukes til 5 V DC-inngang og kablet programmering

Programmering via Arduino IDE, UiFlow2 og USB-C

PaperMono kan programmeres med Arduino IDE eller UiFlow2. Det finnes også eksempler og utviklingsressurser for ESP-IDF og PlatformIO. UiFlow2 støtter grafisk programmering med Blockly og kan kommunisere med enheten via WiFi eller en kablet USB-forbindelse.

Programmet kan testes direkte eller lagres i minnet for drift uten fast forbindelse til en datamaskin. Opplastingsmodus aktiveres ved å holde strømknappen inne i omtrent to sekunder og slippe den når den røde lysdioden begynner å blinke. USB-C-inngangen krever 5 V DC.

Forskjellen mellom PaperMono og PaperMono-Lite

Begge variantene bruker ESP32-S3R8 og den samme berøringsstyrte e-paper-skjermen på 3,97 tommer. PaperMono har i tillegg LoRa og NFC, mens PaperMono-Lite mangler disse funksjonene. Begge har WiFi, microSD-kortspor, IMU, sanntidsklokke og et batteri på 1150 mAh.
