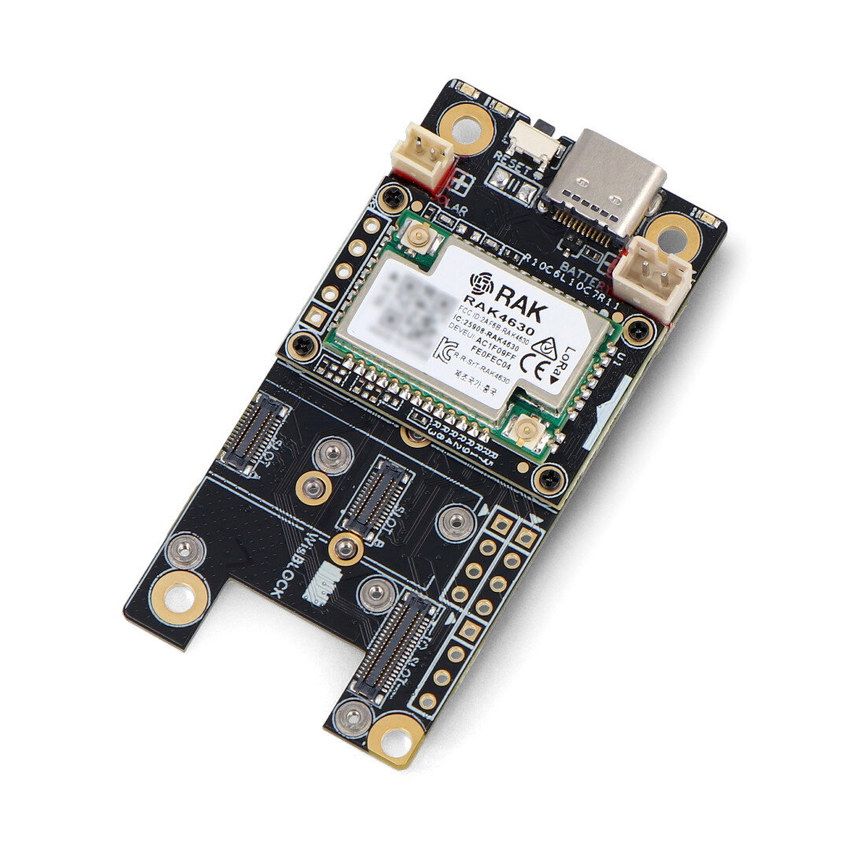

Meshtastic-startsett for modulær prototyping på 868MHz
Dette startsettet kombinerer et WisBlock Base Board med en WisBlock Core-utviklingsmodul for Meshtastic på 868MHz. Det er beregnet på prototyping, utprøving av forskjellige sensorer og utvikling av IoT-applikasjoner.
WisBlock-systemet består av et basiskort, en Core-modul og valgfrie Sensor- og IO-utvidelser. Settet leveres med LoRa- og BLE-antenner, en LoRa-antenne på 2dBi med SMA-kontakt og en U.FL-til-SMA-adapter. Dette gir et modulært utgangspunkt for utvikling og testing.
Basiskort og Core-modul
Basiskortet har én plass for WisBlock Core, fire plasser for WisBlock Sensor og én plass for WisBlock IO. Tilgjengelige grensesnitt er I2C, UART, GPIO og BOOT. Sensor- og IO-moduler kan legges til ved behov for å bygge ut prototypen.
Core-modulen bruker brikkene nRF52840 og SX1262 LoRa. Den har en 32-bits ARM Cortex-M4F-prosessor med en klokkefrekvens på 64MHz, 1MB Flash-minne og 256kB RAM. MCU-en er utviklet for svært lavt strømforbruk.
Bruksområder for utvikling og testing
Den modulære oppbygningen passer til flere utviklingsoppgaver der basiskortet og Core-modulen kombineres med aktuelle utvidelser:
- Oppbygging og utprøving av Meshtastic-prosjekter på 868MHz
- Prototyping av IoT-applikasjoner med WisBlock-moduler
- Testing av forskjellige sensorer fra WisBlock Sensor-serien
- Utvikling av løsninger med utvidelser fra WisBlock IO-serien
- Utvikling og testing av tekniske prototyper
Spesifikasjoner
De tekniske dataene nedenfor skiller mellom basiskortet og Core-utviklingsmodulen. Oppgitte plasser angir basiskortets kontakter for prototyping.
Modell for basiskort
RAK19007
Grensesnitt
I2C, UART, GPIO, BOOT
Modell for utviklingsmodul
RAK4630
MCU-egenskap
Svært lavt strømforbruk
Prosessor
32-bits ARM Cortex-M4F
Båndbredde for støttede trådløse systemer
7,8kHz til 500kHz
Pakkeinnhold
Startsettet leveres med følgende kort, antenner og monteringstilbehør:
