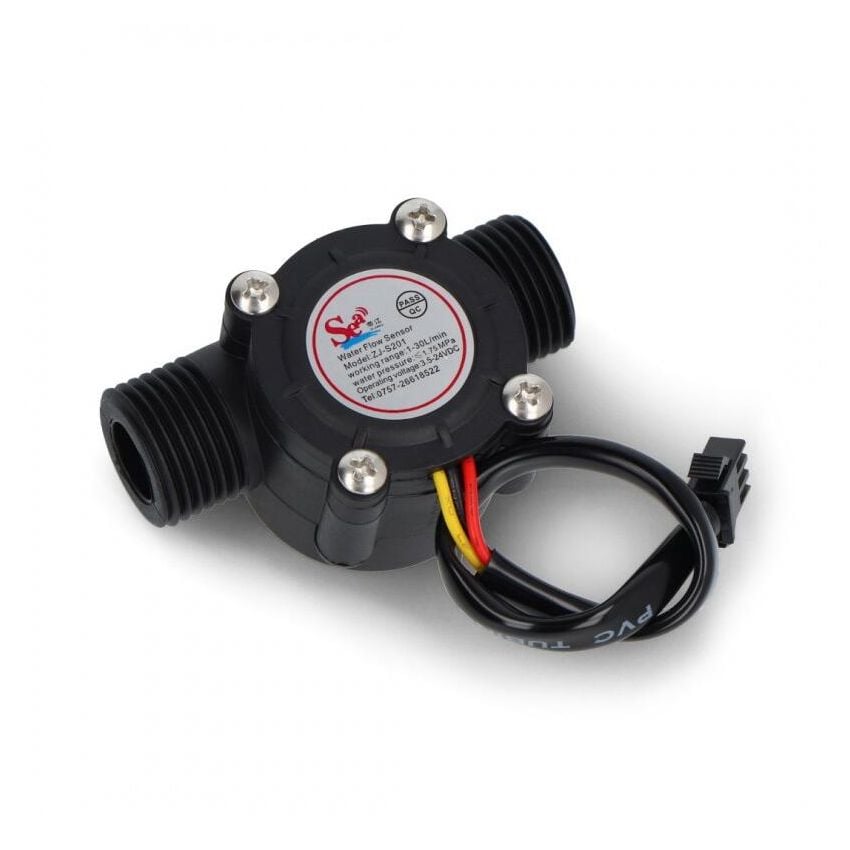

Væskestrømsensor ZJ-S201 30 l/min - 1/2" rørgjenge

Væskestrømsensor ZJ-S201 — måling via pulstelling

Væskestrømsensoren ZJ-S201 måler gjennomstrømning av væske ved hjelp av en roterende vifte med magnet og en Hall-effekt-sensor. Når væsken strømmer gjennom sensoren, roterer viftehjulet. Rotasjonshastigheten er proporsjonal med strømningshastigheten, og sensoren sender ut et frekvensbasert pulsignal som enkelt kan telles av en mikrokontroller. Elektronikken har ikke direkte kontakt med væsken.

Pulsfrekvenssignal: 7,5 × Q Hz, der Q er strømningshastighet i l/min.

Utgangssignalet følger formelen f = 7,5 × Q, der Q er væskestrømmen i liter per minutt. Dette gjør det enkelt å beregne gjennomstrømningen i kode ved å telle pulser over et tidsintervall. Nøyaktigheten er oppgitt til ±3 % i området 1–10 l/min.

Kobling og kompatibilitet

Sensoren har tre ledninger for enkel tilkobling:

Kompatibel med Arduino — eksempelkode og koblingsdiagram tilgjengelig fra produsenten.

Produsenten (Seeedstudio) leverer et eksempelprogram for Arduino med komplett koblingsdiagram. Den gule signalledningen kobles via en 10 kΩ pull-up-motstand til en digital inngang med avbruddsevne (f.eks. pin 2 på Arduino Uno). Total kabellengde inkludert kontakt er ca. 157 mm.

Bruksområder

Sensoren egner seg til hobbyprosjekter og undervisning der enkel væskemåling er tilstrekkelig:

• Vanningssystemer: automatisk registrering av vannforbruk i drivhus eller hage
• Hjemmebrygging: måling av væskemengde ved tapping av øl eller most
• Kjølevannssystemer: enkel overvåking av sirkulasjon i vannkjølte systemer
• Undervisning og prototyping: demonstrasjon av Hall-effekt og pulsmåling med Arduino
• Akvarier og pumper: kontroll av vanngjennomstrømning i filtersystemer

Spesifikasjoner

• Måleområde: 1–30 l/min
• Nøyaktighet: ±3 % (1–10 l/min), ±10 % for hobbybruk
• Forsyningsspenning: 3,5–24 V DC
• Strømforbruk: 15 mA ved 5 V
• Utgangssignal: frekvensbasert puls (f = 7,5 × Q Hz)
• Driftstemperatur: opptil 80 °C
• Tillatt vanntrykk: 1,75 MPa
• Tillatt luftfuktighet: 35–90 % RH
• Rørgjenge: 1/2"
• Materiale: plast
• Mål: 62 × 35 × 35 mm
• Kabellengde: ca. 157 mm (inkl. kontakt)

Pakkeinnhold

• Væskestrømsensor ZJ-S201
