Dette mono forsterker byggesettet fra Kitronik er et gjennomført DIY-prosjekt for alle som vil kombinere praktisk lodding med grunnleggende forståelse av lydforsterkning. Settet bygger på NCP2890-kretsen og gir en utgangseffekt på 1 W, noe som er godt egnet til enkle lydprosjekter, små høyttalerkonstruksjoner og undervisning i grunnleggende elektronikk.
Et lærerikt elektronikkprosjekt for barn og ungdom under veiledning.
Siden kretskortet leveres som et byggesett der de fleste komponentene skal loddes på av brukeren, passer produktet svært godt til skoleverksteder, fritidsklubber og teknologiske hobbyprosjekter. Det gir en konkret innføring i komponenter som motstander, kondensatorer, LED, bryter, høyttaler og batteriholder, samtidig som resultatet blir et fungerende produkt som faktisk kan brukes etter montering.
Kitronik presenterer også settet som et godt utgangspunkt for kabinettdesign og kreative prosjektoppgaver. Dermed egner det seg ikke bare til ren montering, men også til videre arbeid med utforming av egen kapsling, høyttalerboks eller bærbar lydløsning. Dette gjør settet ekstra interessant i undervisning der elektronikk kombineres med design, forming eller enkel produktutvikling.
Strømbryter og status-LED gjør den ferdige forsterkeren enkel å bruke.
En viktig fordel med denne versjonen er at kortet har innebygd av/på-bryter og en tydelig status-LED. Det gjør det enklere å bruke forsterkeren i praksis og bidrar samtidig til bedre batteriøkonomi, fordi man slipper å ta batteriene ut av holderen mellom hver bruk. I et undervisningsmiljø er dette også en praktisk fordel, siden elevene raskt ser om kretsen er slått på eller av.
Mono forsterkermodul for jack-baserte lydkilder og små lydprosjekter.

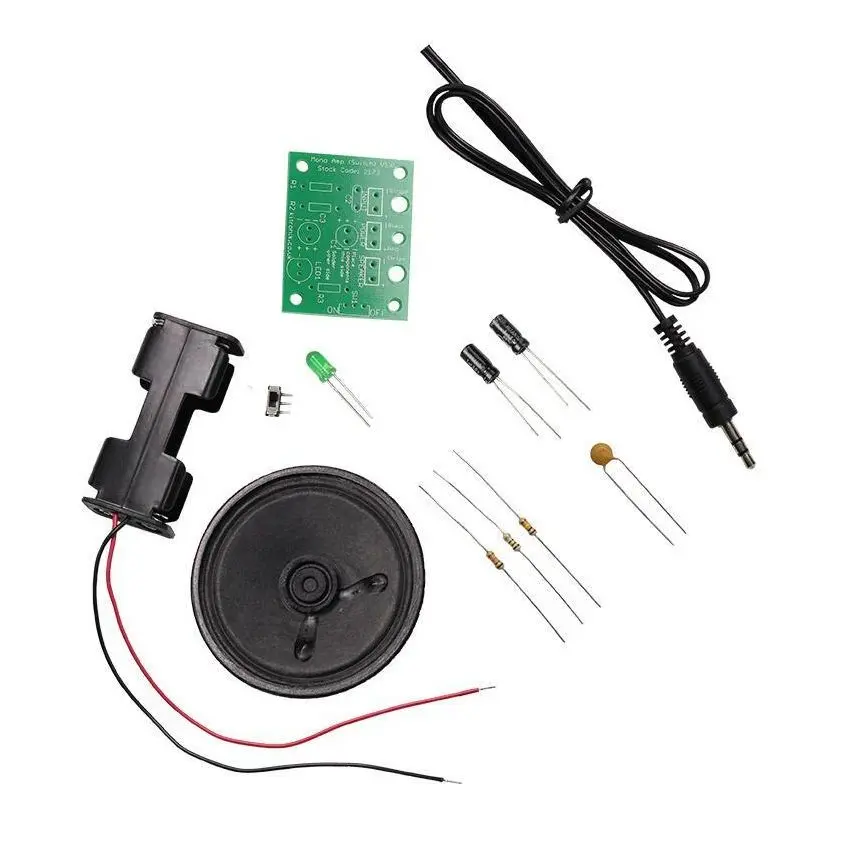

Settet leveres med en ferdig 3,5 mm jack-kabel og en 8 ohm høyttaler med diameter på 66 mm. Det gjør det mulig å koble den ferdige forsterkeren til kompatible lydkilder som MP3-spillere og annet utstyr med passende jack-utgang. Løsningen er derfor godt egnet til små eksperimenter med lyd, enkle presentasjonsprosjekter og elevoppgaver der man vil demonstrere hvordan et audiosignal kan forsterkes og spilles av.
Forsterkeren drives fra 2,5 V til 5,5 V, med maksimal forsyningsspenning på 6 V, og bruker 2 AA-batterier som strømkilde. Den lave driftsspenningen gjør prosjektet lett tilgjengelig og tryggere å arbeide med i opplæringssammenheng enn mange større lydforsterkerløsninger.
Keramisk kondensator 100 nF
1 stk.
Elektrolyttkondensator 50 V, 1 uF
2 stk.
- Forsterkerkrets: NCP2890
- Utgangseffekt: 1 W
- Forsyningsspenning: 2,5 V til 5,5 V
- Maksimal forsyningsspenning: 6 V
- Strømforsyning: 2 × AA-batterier
- Høyttaler: 8 Ω, 66 mm
- Kortmål: 45,5 × 35,5 × 1,6 mm
- Funksjoner: av/på-bryter, status-LED, støybeskyttelse ved oppstart og avslutning
- Montering: NCP2890 er forhåndsmontert, øvrige komponenter loddes separat
