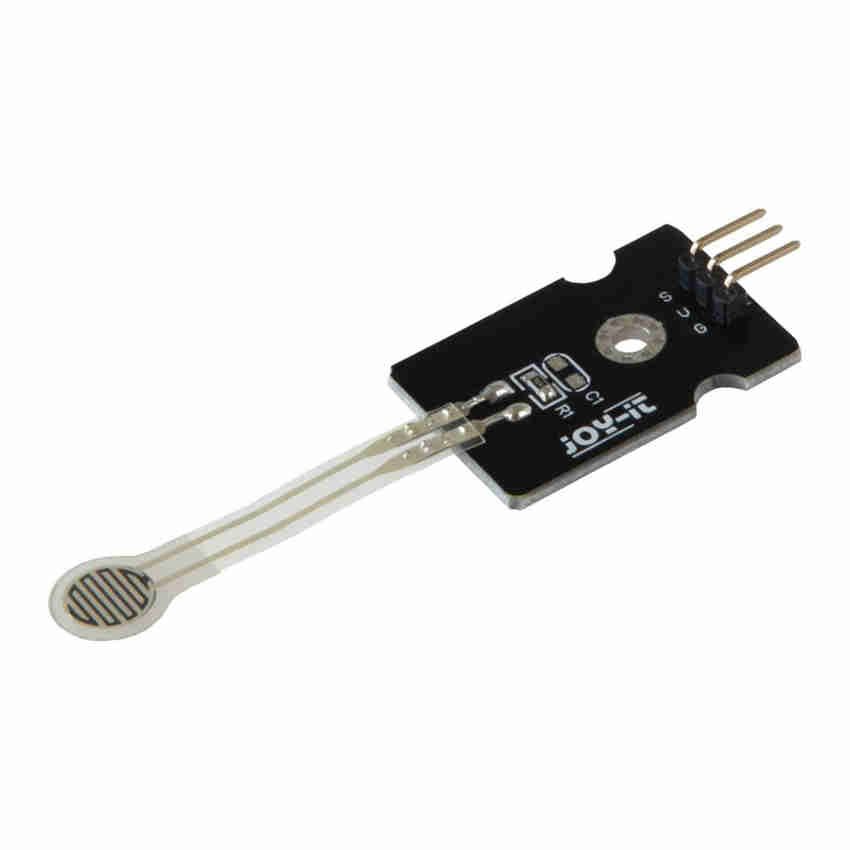

Analog trykksensor 0-20 kg, rund måleflate 7,5 mm

Analog trykksensor for måling opptil 20 kg

Sensoren registrerer trykkraft og belastning innenfor et måleområde på 0 til 20 kg. Når trykket mot den runde måleflaten endres, endres også motstanden i sensorelementet. Dette gir et analogt spenningssignal som kan leses av en mikrokontroller eller en analog-til-digital-omformer. Måleflaten har en diameter på 7,5 mm, mens målelaget er under 0,25 mm tykt.

Den fleksible konstruksjonen kan integreres i kompakte og spesialtilpassede prosjekter. Måleoverflaten er vanntett, og sensoren er ikke utsatt for elektrostatiske forstyrrelser eller magnetisk interferens. Responstiden er under 1 ms, tilbakestillingstiden er under 15 ms, og forventet levetid er omtrent 1 000 000 målinger.

Tilkobling og analogt signal

Sensoren har tre tilkoblinger. Plusskontakten merket «+» forsynes med 3,3 V til 5 V, kontakten «I» kobles til jord, og «S» leverer det analoge spenningssignalet. På et Arduino-kort kan signalet kobles direkte til en analog inngang, for eksempel A0.

Raspberry Pi har ikke innebygde analoge innganger og krever derfor en ekstern ADC for å lese signalet. Andre mikrokontrollere kan brukes når de har en analog inngang eller kobles til en ekstern analog-til-digital-omformer.

Kompatibilitet og programmering

Trykksensoren kan brukes med Arduino, Raspberry Pi, ESP32 og andre mikroprosessorbaserte plattformer. Avlesningen kan behandles i blant annet Arduino IDE, MicroPython, CircuitPython og med vanlige Python-biblioteker for Raspberry Pi. Det analoge signalet kan brukes til å lese spenningsverdier og beregne endringer i sensorens motstand.

Bruksområder for trykkregistrering

Det raske analoge signalet og den fleksible måleflaten gjør sensoren aktuell for flere typer registrering og styring:

• Robotikk som reagerer på kontakt eller belastning
• Målesystemer for registrering av trykkraft
• Berøringsgrensesnitt og intelligente trykkmatter
• Automatiseringsprosjekter med analog signalbehandling
• IoT-løsninger som krever rask trykkregistrering
• Kontaktregistrering i sikkerhetssystemer

Spesifikasjoner

Pakkeinnhold

Pakningen inneholder 1 stk. analog trykksensor.
