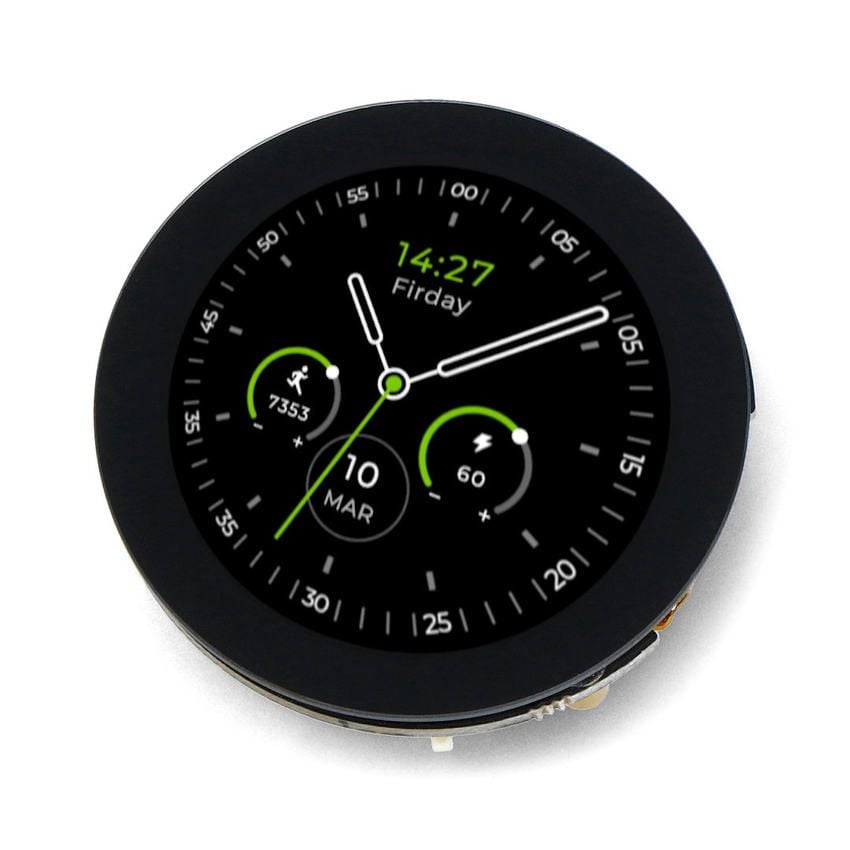

Rund LCD-berøringsskjerm for XIAO med klokkegrensesnitt vist forfra

Skip to the beginning of the images gallery

Rund LCD-berøringsskjerm 1,28 tommer, 240 x 240 px for XIAO

Name: Rund LCD-berøringsskjerm 1,28 tommer, 240 x 240 px for XIAO
Brand: SeedStudio
SKU: MR-01367
Price: 599 NOK
Availability: InStock

Legg til i ønskeliste

kr 599,00

Bli den første til å omtale produktet

Kompakt berøringsskjerm for interaktive XIAO-prosjekter.

Den runde 1,28-tommers TFT LCD-skjermen kombinerer kapasitiv berøring over hele skjermflaten med en oppløsning på 240 x 240 piksler og 65 000 farger. Den kobles direkte til moduler i XIAO-serien via utbrutte pinner, slik at lodding ikke er nødvendig. Grensesnittet er GPIO, og oppgitt frekvens er 100 Hz.

Kortet har RTC-krets med plass til CR927-batteri, microSD-spor for kort på opptil 32 GB med FAT, JST-kontakt på 1,25 mm for batteri på 3,7 V og laderkrets for litiumbatteri. Modulen måler 43 x 43 mm og egner seg til programmerbare klokker, bærbare prosjekter og kompakte grensesnitt for sensordata og styring.

Kjøp nå så vil vi sende varen innen 26. okt. 2026

SKU

MR-01367

Kategorier:

Skjermer og displays

SEEDSTUDIO

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Rund LCD-berøringsskjerm for XIAO-prosjekter

Den runde modulen kombinerer en 1,28-tommers LCD-skjerm med kapasitiv berøring over hele skjermflaten. Oppløsningen er 240 x 240 piksler, og panelet kan vise 65 000 farger. Den er utviklet for direkte bruk med XIAO-moduler og samler skjerm, betjening og flere støttefunksjoner på ett kort.

Formatet er laget for bærbar elektronikk og prosjekter med begrenset plass. Den runde utformingen har en oppgitt diameter på 39mm, mens hele modulen måler 43 x 43mm. Skjermen er dokumentert for både visning av sensordata og interaktive brukerflater.

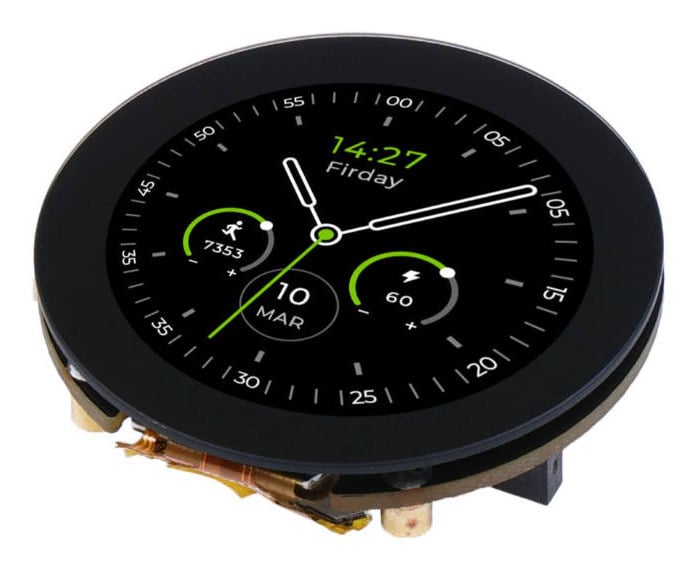

Rund LCD-berøringsskjerm med aktiv klokkevisning og kretskort langs kanten — Kapasitiv berøring over hele skjermflaten

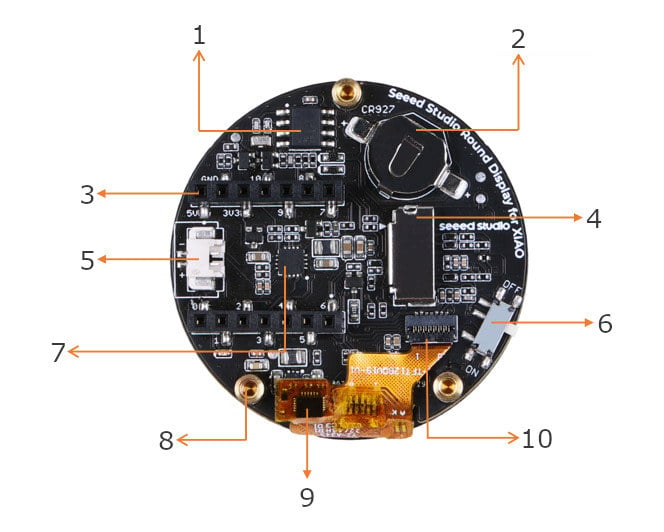

Rundt skjermkort med nummererte markeringer for komponenter og tilkoblinger — Kortet har RTC, microSD-spor og tilkobling for batteri

Integrerte funksjoner og tilkoblinger

I tillegg til LCD-skjermen og berøringsflaten har kortet flere integrerte funksjoner for tid, lagring, strømstyring og batteritilkobling:

RTC-kretsen PCF8563 og plass for CR927-batteri
microSD-spor for kort opptil 32GB med FAT
JST 1,25mm-kontakt for et 3,7V-batteri
Integrert lader med ca. 485mA ladestrøm
Strømbryter og PMIC
FPC-kontakt for skjermen og XIAO-grensesnitt

RTC-kretsen gir sanntidsklokkefunksjon, mens microSD-sporet gir plass til lagring på kompatible kort.

Kompatibilitet og strømtilkobling

Skjermen er oppgitt som kompatibel med alle produkter i XIAO-serien. Pinnene er ført ut for direkte tilkobling, og oppsettet krever ikke lodding. GPIO er oppgitt som skjermgrensesnitt, mens kortet også har et eget XIAO-grensesnitt.

Den oppgitte strømforsyningen er USB Type-C 5V / 45mA og Li-Pol-lader 3,7V / 37mA. For tilkobling av batteri finnes en JST 1,25mm-kontakt beregnet for 3,7V. RTC-delen bruker batteritypen CR927.

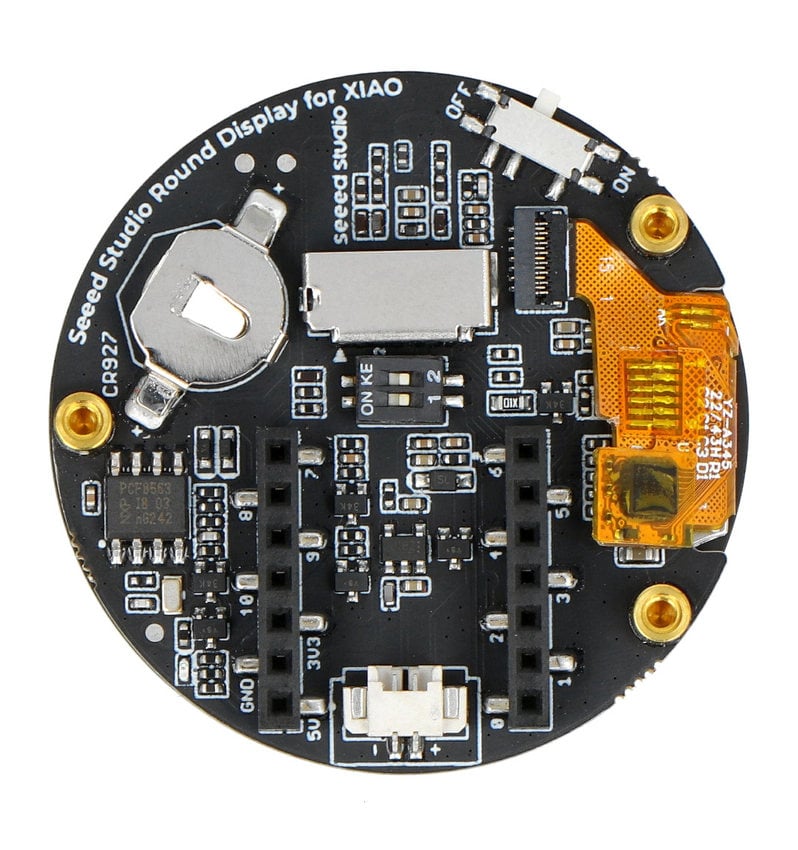

Baksiden av rund LCD-berøringsskjerm med knappcelleholder og flatkabel — Direkte tilkobling til XIAO-moduler krever ikke lodding

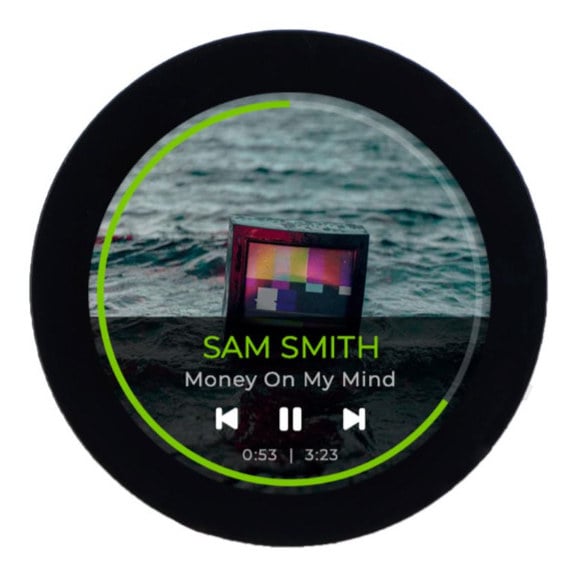

Rund LCD-berøringsskjerm med musikkavspilling og fargegrafikk — Skjermen kan vise 65 000 farger

Fra programmerbar klokke til interaktivt grensesnitt

Kombinasjonen av rund skjerm, kapasitiv berøring, RTC og lagringsmulighet passer til flere dokumenterte prosjekttyper. I slike løsninger kan skjermen brukes til visning og berøringsflaten til betjening:
