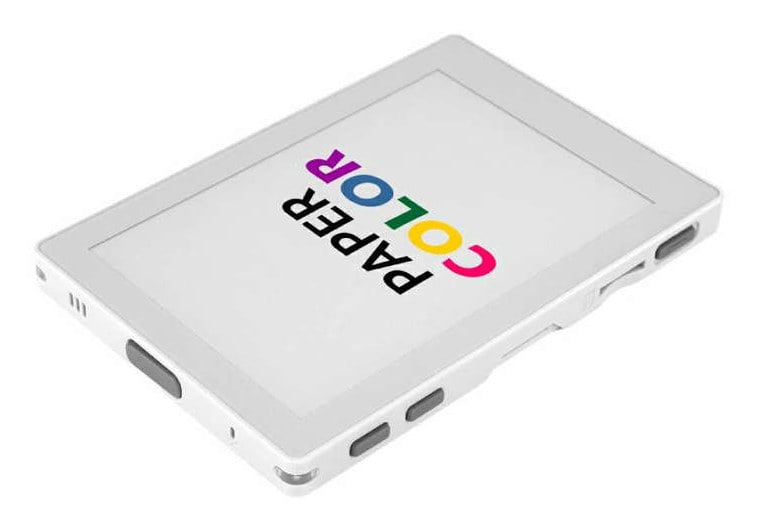

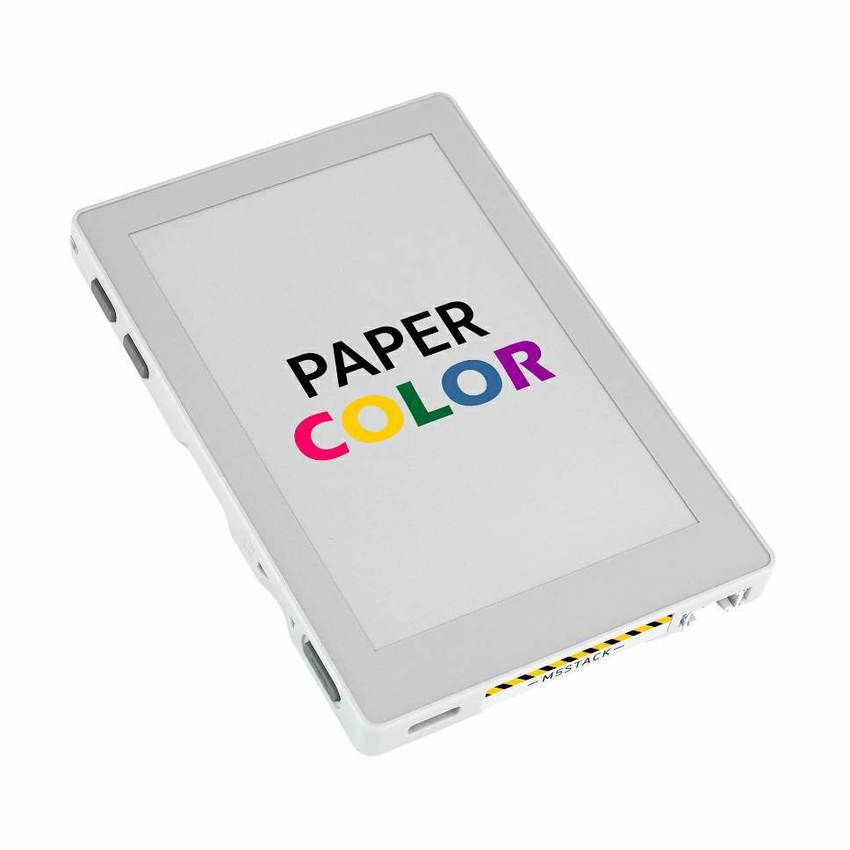

ESP32-S3-utviklingskort med 4-tommers E Ink-fargeskjerm

Utviklingsplattform med ESP32-S3 og seksfarget E Ink-skjerm

Utviklingskortet kombinerer en ESP32-S3R8 med to Xtensa LX7-kjerner, opptil 240 MHz klokkehastighet, 16 MB flashminne og 8 MB PSRAM. Den integrerte 4-tommers E Ink Spectra 6-skjermen har en oppløsning på 400 × 600 piksler og kan vise seks farger.

Wi-Fi på 2,4 GHz, et batteri på 1250 mAh og et målt strømforbruk på 92,53 μA i hvilemodus gjør kortet egnet for utvikling av frittstående informasjonsflater og IoT-enheter.

Fargeskjerm for informasjon, grafikk og IoT-data

E Ink Spectra 6-skjermen forblir lesbar også i fullt sollys. Oppdateringstiden er 10 til 20 sekunder, noe som passer innhold som endres med lengre intervaller.

Den integrerte skjermen og nettverkstilkoblingen åpner for flere dokumenterte bruksområder:

• Elektroniske etiketter
• Informasjons- og datapaneler
• IoT-paneler med data fra sensorer eller skytjenester
• Digitale rammer for bilder og grafikk

Tilkoblinger for sensorer og utvidelser

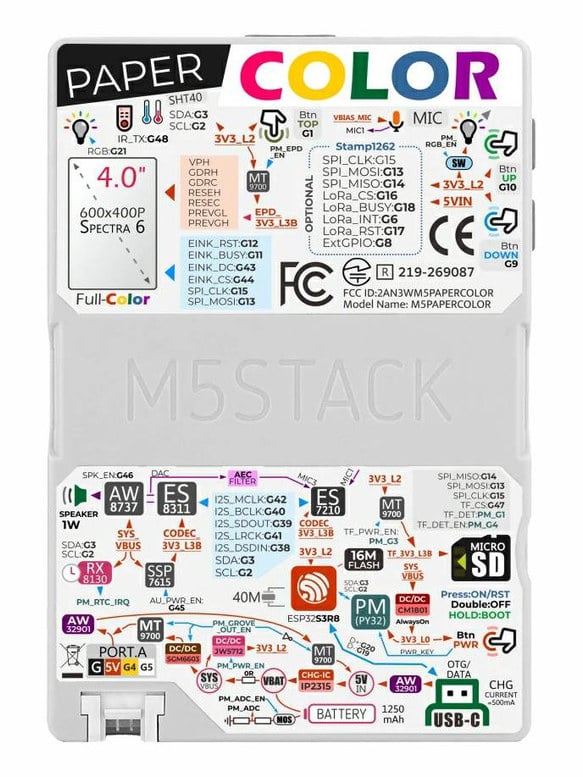

Skjermen og microSD-kortplassen kommuniserer via SPI. SHT40-sensoren, sanntidsklokken og strømstyringen bruker en felles I2C-buss. Grove HY2.0-4P Port A fører ut GPIO4, GPIO5, 5 V og GND for tilkobling av kompatible utvidelsesmoduler uten lodding.

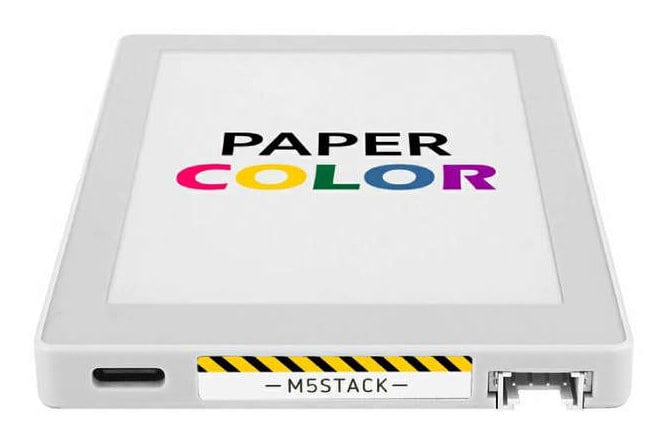

Kortet har også USB-C, IR-sender, to programmerbare RGB-LED-er, tre brukerknapper og én strømknapp. USB-C-kontakten brukes til 5 V DC-strømforsyning, kommunikasjon med datamaskinen og opplasting av programvare.

Programmering via USB-C

Utviklingskortet støtter Arduino IDE, PlatformIO, ESP-IDF og det blokkbaserte miljøet UiFlow2. Dermed kan programvaren utvikles med både tradisjonell kode og grafiske blokker, avhengig av prosjekt og arbeidsmåte.

Bibliotekene M5Unified, M5GFX og M5PM1 gir støtte for skjermen, de integrerte periferienhetene og strømstyringen. Programvare lastes opp fra en datamaskin gjennom USB-C-kontakten.

Sensorer, lyd og selvstendig tidsmåling

Den integrerte SHT40-sensoren måler temperatur og luftfuktighet. Sanntidsklokken RX8130CE opprettholder tidsinformasjon ved selvstendig drift, mens microSD-kortplassen gir ekstern lagring for blant annet data og grafikkfiler.

Lydsystemet består av ES8311-kodek, MEMS-mikrofon med ES7210 Audio ADC og AEC, AW8737A-forsterker samt en høyttaler på 1 W / 8 Ω. I2S brukes til kommunikasjon mellom mikrokontrolleren og lydkretsene.
