Toveis logikknivåomformer med 4 kanaler, 1,8/2,8/3,3/5V

Firekanals logikknivåomformer for ulike spenningsnivåer

Den toveis SparkFun-modulen kobler sammen digitale systemer som bruker ulike logikknivåer. Den har fire kanaler og konverterer signaler i begge retninger samtidig. Mellom 5V- og 3,3V-systemer senker den 5V til 3,3V og løfter 3,3V til 5V. Den kan også arbeide med 2,8V og 1,8V.

Samtidig konvertering i begge retninger

Signalene kan overføres fra den høye spenningssiden til den lave og motsatt på samme tid. Dette er nyttig for toveis kommunikasjonsprotokoller, blant annet SPI i full dupleks, der signaler sendes i begge retninger under kommunikasjonen.

Bruksområder

Omformeren kan brukes når kretser med forskjellige logikknivåer skal kommunisere:

• SPI-kommunikasjon i full dupleks mellom systemer med ulike logikknivåer
• Kobling av et 5V-system til et 3,3V-system
• Prototyping på koblingsbrett eller tilkobling til en hovedmodul med ledninger

Tilkobling av høy og lav spenningsside

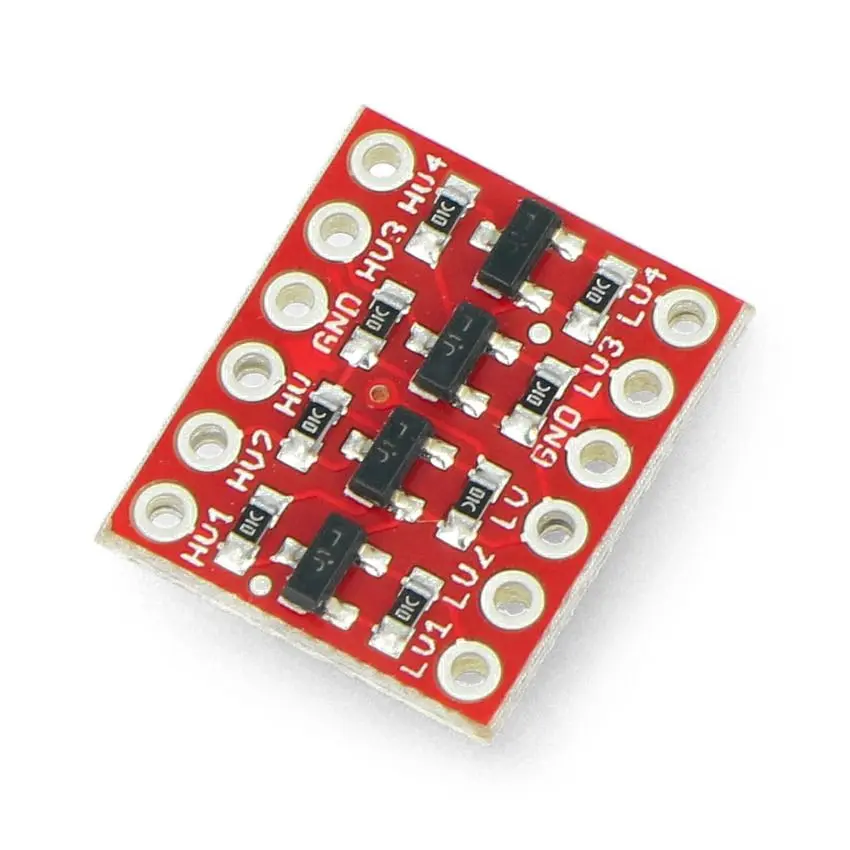

Forsyningen fra systemet med høyere spenning kobles til HV, mens forsyningen med lavere spenning kobles til LV. Jordforbindelsene kobles til GND. Signaler på den høye siden kobles til HV1, HV2, HV3 og HV4, med tilsvarende tilkoblinger på LV1, LV2, LV3 og LV4.

Kortet har loddefelt for stiftlister med 2,54 mm raster. Slike stiftlister kan brukes ved montering på koblingsbrett eller ved tilkobling med ledninger, men de følger ikke med.

Spesifikasjoner
