Alfanumerisk 4-sifret LED-display 0,54 tommer, rødt

Alfanumerisk LED-display med fire tegn for I2C-prosjekter

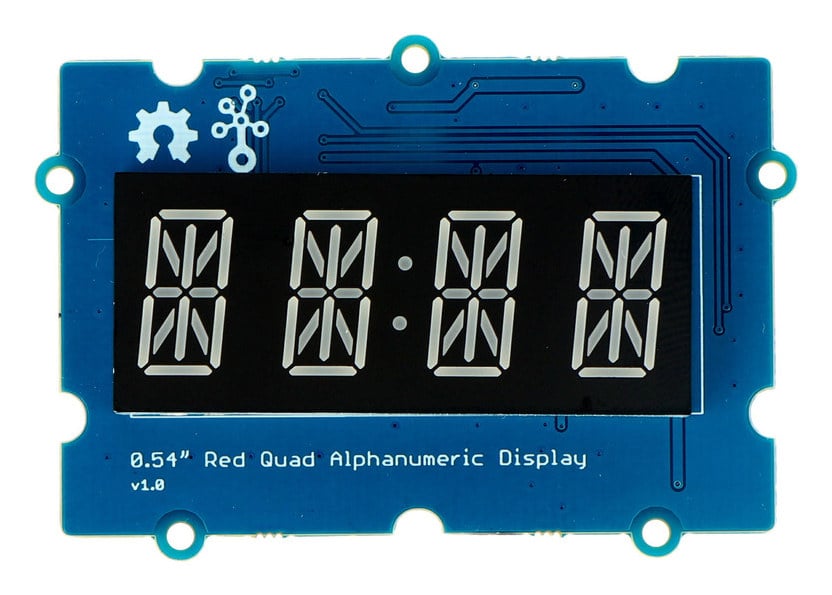

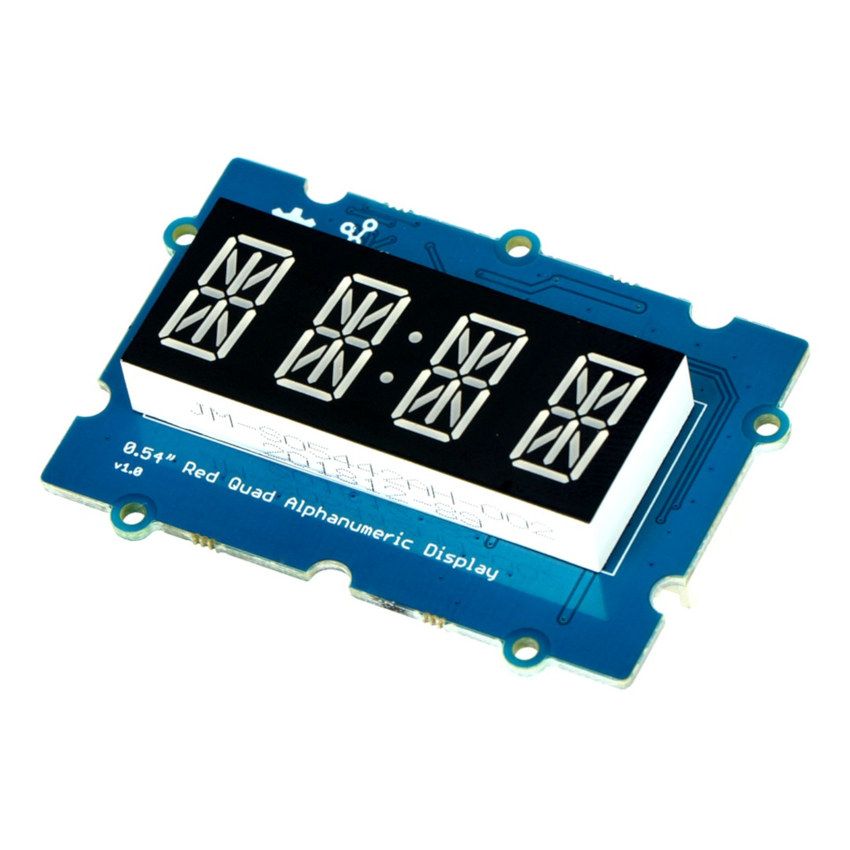

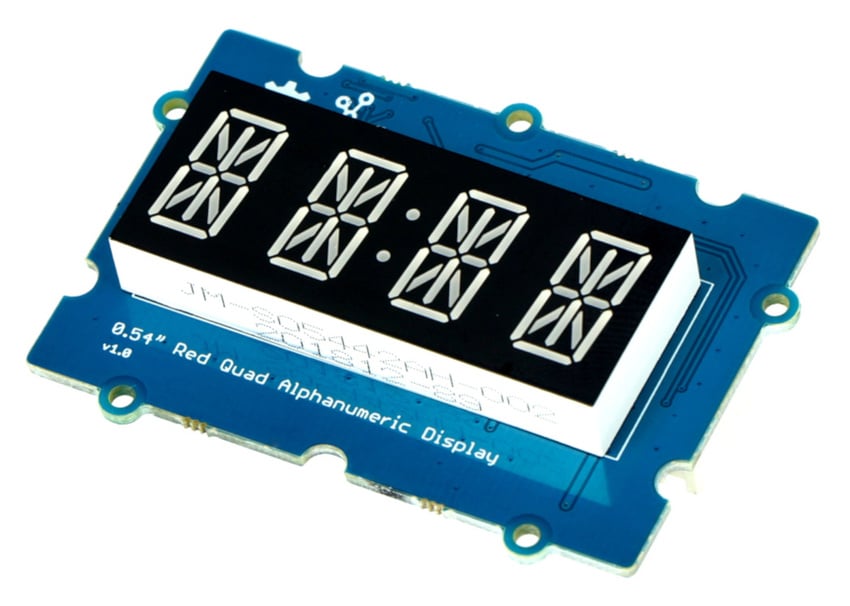

Modulen har fire røde tegn på 0,54 tommer, bygget opp av 14 LED-segmenter per tegn. Segmentformatet kan gjengi bokstaver og tall, mens vanlige 7-segmentdisplayer hovedsakelig er begrenset til sifre og enkelte bokstaver.

Den integrerte HT16K33-kontrolleren driver displayet og kommuniserer gjennom I2C. Lysstyrken er oppgitt til 30 mcd, og modulen kan forsynes med 3,3V til 5V.

14 segmenter for bokstaver, tall og symboler

De 14 segmentene gir flere tegnkombinasjoner enn et tradisjonelt 7-segmentdisplay. Modulen kan derfor brukes til å presentere korte tekster, tallverdier og spesialtegn på fire tegnplasser.

HT16K33 er en LED-driver med RAM-kartlegging. Kontrolleren støtter opptil 128 forskjellige kombinasjoner for ett enkelt tegn og håndterer toveis kommunikasjon over I2C.

I2C-tilkobling med fire ledere

Modulen kobles til med SCL og SDA for I2C-kommunikasjon, i tillegg til strømforsyning og jord. Grensesnittet bruker to I/O-pinner til kommunikasjonen, og en Grove-kabel følger med. Kontrolleren kan samarbeide med de fleste vanlige AVR- og ARM-mikrokontrollere.

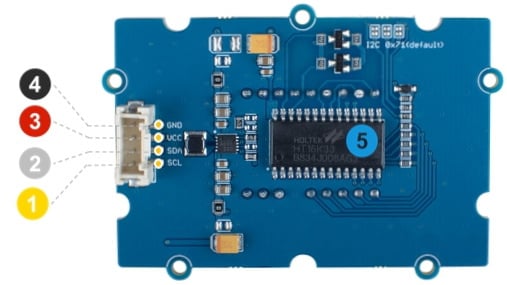

Den firelederbaserte tilkoblingen består av:

• SCL for I2C-klokkesignal
• SDA for I2C-data
• VCC for 3,3V til 5V
• GND for jord
