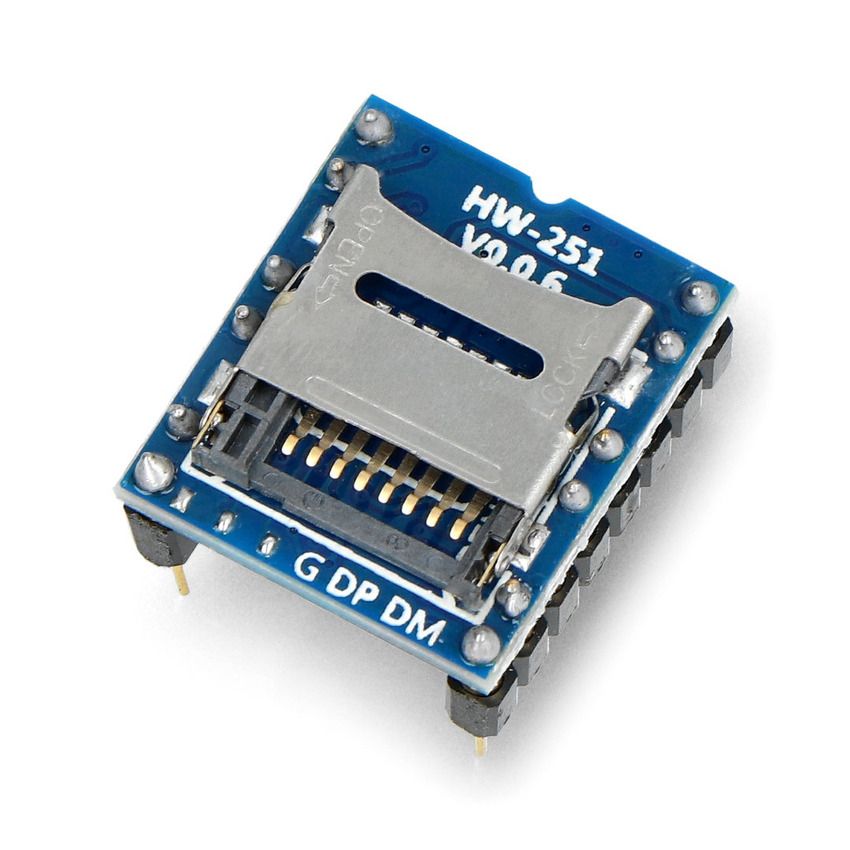

Lydavspillermodul med microSD-kortspor vist i skrå vinkel

Lydavspillermodul for WAV og AD4 med microSD-kortspor

Legg til i ønskeliste
kr 145,00
Bli den første til å omtale produktet

Spill av lydfiler direkte fra microSD-kort.

Modulen er utviklet for avspilling av WAV- og AD4-filer fra et microSD-kort på opptil 1GB med FAT-filsystem. Den arbeider med en forsyningsspenning på 2,6V til 3,6V og har en integrert 16-bits DAC. Samplingsfrekvensen er 6kHz til 36kHz for AD4 og 6kHz til 16kHz for WAV. Modulen er kompatibel med Arduino og har loddet pinnekontakt med 2,54mm deling. Lyd kan føres via DAC-utgangen til en forsterker eller via PWM-utgangene SP+ og SP- til en høyttaler, mens Busy-utgangen angir avspillingsstatus.

Kjøp nå så vil vi sende varen innen 29. okt. 2026
SKU
MR-01423
Kategorier:
Lyd, Forsterker
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Lydavspillermodul for WAV og AD4 fra microSD

Denne lydavspillermodulen spiller WAV- og AD4-filer direkte fra et microSD-kort i det innebygde kortsporet. Den støtter kort på opptil 1 GB med FAT-filsystem og drives med 2,6 V til 3,6 V. En innebygd 16-bits DAC gir AUDIO-L-utgang til forsterker, mens SP+ og SP- er PWM-lydutganger for høyttaler.

Samplingsfrekvensen støttes fra 6 kHz til 36 kHz for AD4 og fra 6 kHz til 16 kHz for WAV.

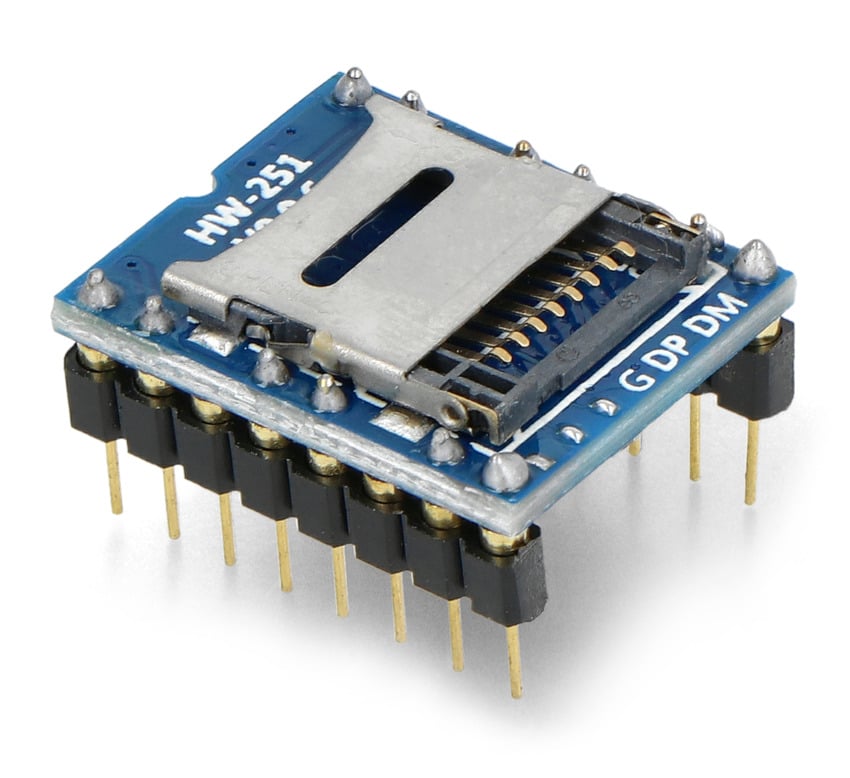

Lydavspillermodul med microSD-kortspor og påmonterte stiftlister i perspektivLydavspillermodul med microSD-kortspor og påmonterte stiftlister i perspektiv
Spiller WAV- og AD4-filer direkte fra microSD-kort

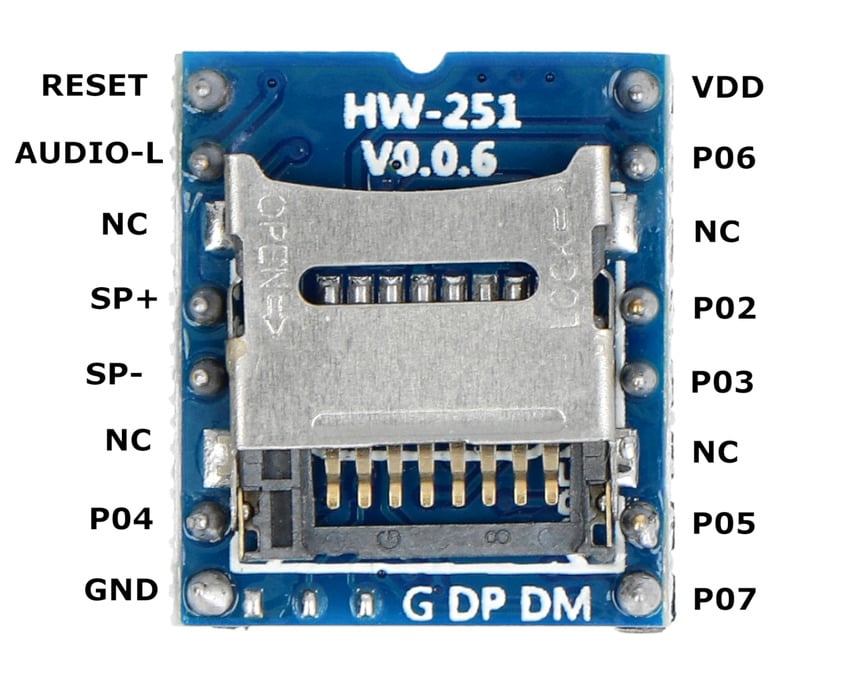

Tilkoblingsoversikt for lydavspillermodul med merkede pinner og microSD-kortsporTilkoblingsoversikt for lydavspillermodul med merkede pinner og microSD-kortspor
Pinneoppsett for strøm, styring, status og lydutganger

Tilkobling for styring, lyd og status

Tilkoblingene er ført ut til fastloddede stiftlister med 2,54 mm deling. P04 fungerer som Key/CLK, P05 som Key/Data In og P06 som Busy-statusutgang. RESET nullstiller modulen, GND er jord, og VDD skal forsynes med 2,6 V til 3,6 V.

For lyd brukes AUDIO-L som DAC-utgang (+) til forsterker, eller SP+ og SP- som PWM-lydutganger til høyttaler. P02, P03 og P07 er Key-pinner som kan stå uten tilkobling, mens NC-pinnene ikke skal kobles til. Modulen er kompatibel med Arduino.

Bruksområder

Modulen egner seg til lydprosjekter der filer skal leses fra microSD og styres gjennom de tilgjengelige signalpinnene, for eksempel:

  • Avspilling av WAV-filer fra microSD i Arduino-baserte lydprosjekter
  • Avspilling av AD4-filer fra microSD i mikrokontrollerstyrte prototyper
  • Prosjekter der DAC-signalet skal føres videre til en forsterker
  • Oppsett som bruker PWM-lydutgangene SP+ og SP- til en høyttaler

Spesifikasjoner

Modell
WTV020
Forsyningsspenning
2,6 V til 3,6 V
Støttede formater
WAV / AD4
Samplingsfrekvens
AD4: 6 kHz til 36 kHz / WAV: 6 kHz til 16 kHz
DAC
Innebygd, 16 bit
Kortspor
microSD
Støttede kort
microSD opptil 1 GB med FAT-filsystem
Tilkoblinger
Fastloddede stiftlister, 2,54 mm deling
Kompatibilitet
Arduino

Pinneoversikt

RESET
Reset
AUDIO-L
DAC-lydutgang (+) til forsterker
NC
Ikke tilkoblet
SP+
PWM+ lydutgang til høyttaler
SP-
PWM- lydutgang til høyttaler
NC
Ikke tilkoblet
P04
Key / CLK, klokkepinne
GND
Jord
P07
Key, kan stå uten tilkobling
P05
Key / Data In, datainngang
NC
Ikke tilkoblet
P03
Key, kan stå uten tilkobling
P02
Key, kan stå uten tilkobling
NC
Ikke tilkoblet
P06
Busy, statusutgang
VDD
Forsyningsspenning 2,6 V til 3,6 V

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
SKUMR-01423
EAN7073330514236
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
WTV020 – Datablad – PDF (468.36 kB)
