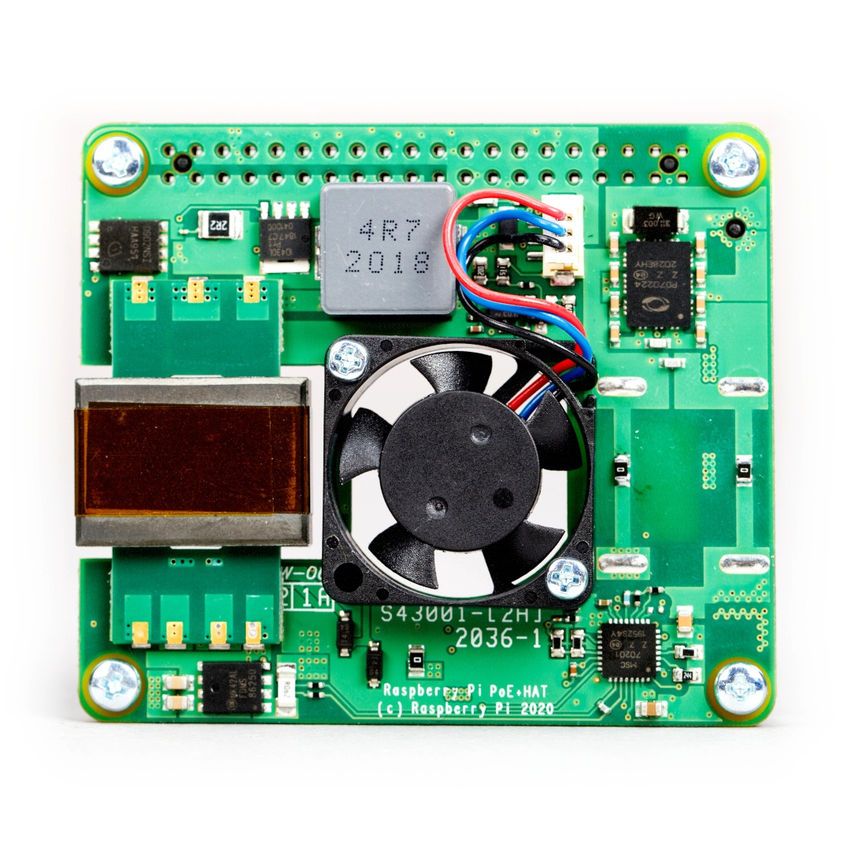

PoE+ HAT for Raspberry Pi med strøm og nettverk i én kabel
Utvidelseskortet gir samtidig LAN-kommunikasjon og strømforsyning gjennom RJ45-tilkoblingen. Det gjør det mulig å drive et kompatibelt minidatamaskinkort via Ethernet-kabelen og reduserer behovet for en separat strømforsyning ved selve kortet.
Løsningen er særlig aktuell i nettverkstilkoblede installasjoner der tilgangen til 230 V er begrenset, men der en ruter eller svitsj med PoE er tilgjengelig.
Strømforsyning og automatisk kjøling
PoE+ HAT er en plug-and-play-løsning som ikke krever installasjon av ekstra drivere. Kortet omformer PoE-spenningen til 5 V og kan levere opptil 4 A og 20 W.
Den integrerte børsteløse viften kjøler prosessoren og starter automatisk når høy temperatur registreres. Kortet har også innebygd strømsensor, viftestyring og fullt isolert strømforsyning.
Bruksområder med Ethernet og PoE
Kortet kan brukes i flere nettverkstilkoblede løsninger basert på de kompatible modellene:
- Bygningsautomasjon med kablet nettverkstilkobling
- Ethernet-tilkoblede personlige datamaskiner
- Spillkonsollprosjekter med nettverkstilkobling
Kompatibilitet og krav
Kortet er beregnet for modellene 3B+ og 4B med en 4-pinners PoE-kontakt. Både strøm og nettverkskommunikasjon går gjennom Ethernet-tilkoblingen.
Drift krever en PoE-kompatibel ruter eller svitsj. PoE-utstyret må levere en inngangsspenning innenfor området 37 V til 57 V DC.
Spesifikasjoner
PoE-standard
IEEE 802.3at-2003 PoE
Inngangsspenning
37 V til 57 V DC
Maksimal utgangseffekt
20 W
Strømforsyning
Fullt isolert
Transformator
Plantransformator
Børsteløs, 25 x 25 mm, 2,2 CFM
Viftestyring
Automatisk ved registrert høy temperatur
Driftstemperatur
0 °C til 50 °C
Sikker bruk
Følg disse forholdsreglene ved montering og bruk av kortet:
- Ikke dekk til viften
- Ikke stikk gjenstander mellom viftebladene mens viften er i drift
- Ikke utsett kortet for vann eller fuktighet
- Ikke plasser kortet på en ledende overflate
- Ikke bruk kortet på svært varme steder
- Håndter kortet forsiktig for å unngå mekanisk skade
- Unngå elektrostatiske skader, og ikke berør enheten under drift
- Tilkoblede eksterne enheter skal oppfylle relevante standarder
Pakkeinnhold
Det følger med fire avstandsstykker. Minidatamaskinkortet kjøpes separat.
