DAC-lydkort til Raspberry Pi med 24-bit/192kHz lyd

HAT-kompatibelt DAC-lydkort for Raspberry Pi

Dette DAC-lydkortet gjør I2S-lyd fra Raspberry Pi tilgjengelig som analog lyd. Det støtter avspilling i opptil 24-bit / 192 kHz og benytter en TI PCM5242-omformer med 32-bit / 384 kHz arkitektur.

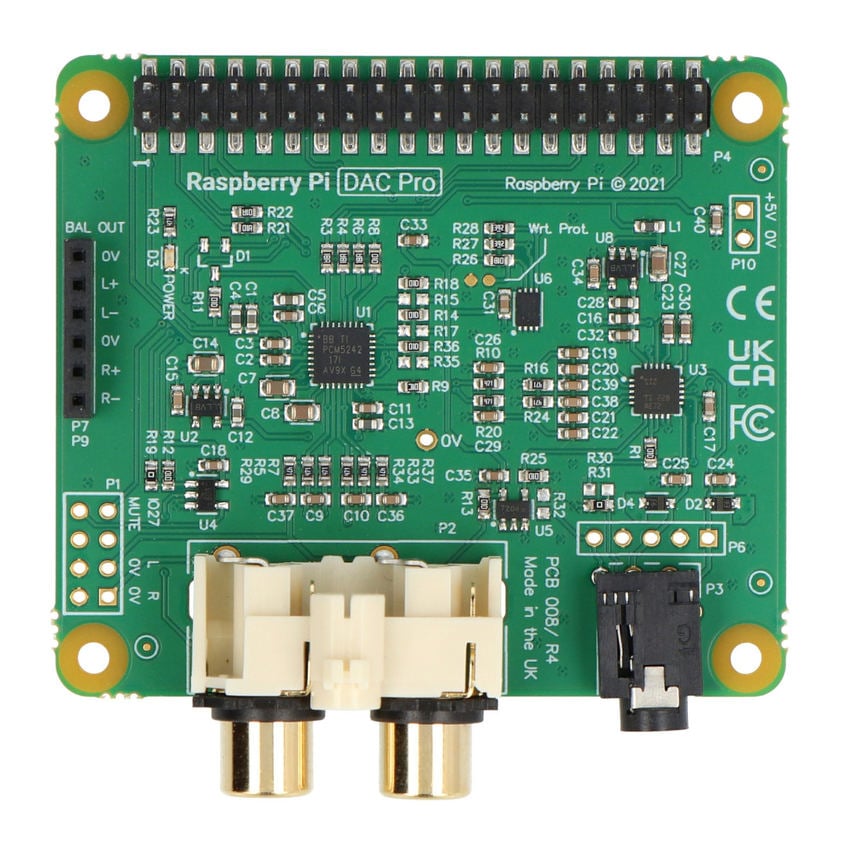

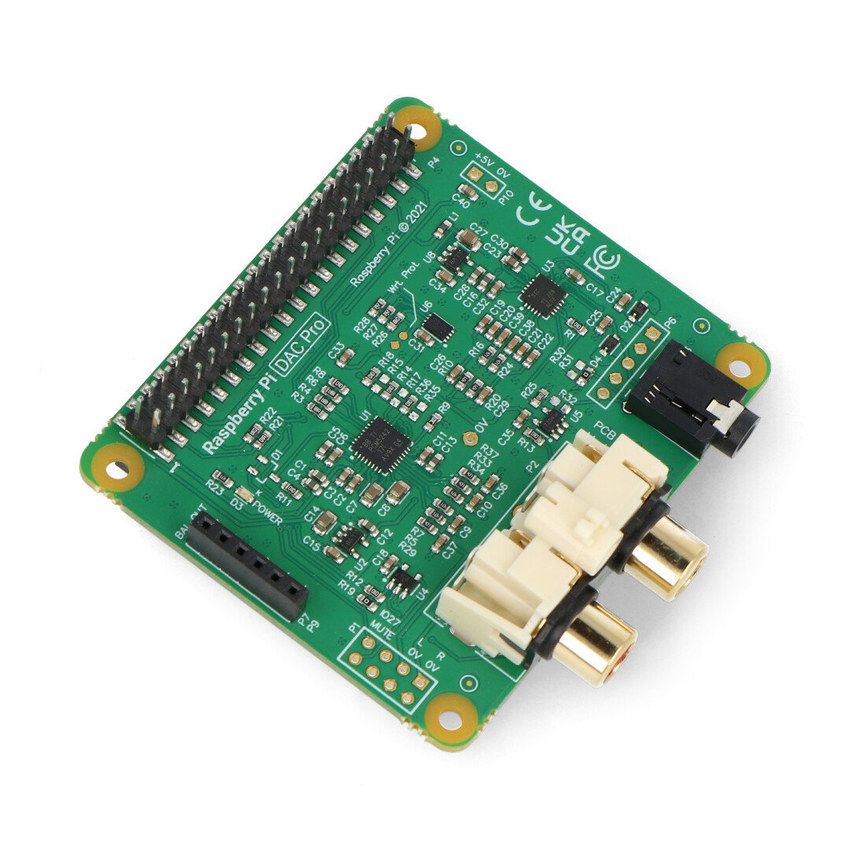

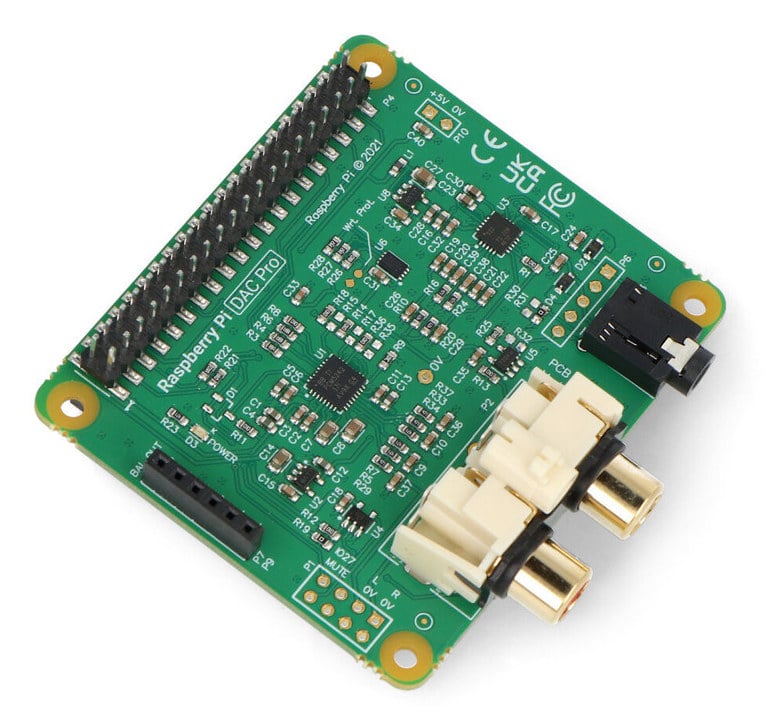

Kortet følger HAT-standarden og har to RCA-kontakter, minijack og pinner for balansert eller differensiell XLR-utgang. I2S-kommunikasjonen bidrar til å redusere belastningen på Raspberry Pi-prosessoren.

Linjeutgang, hodetelefoner og balansert lyd

De to RCA-kontaktene gir analog linjeutgang, mens den integrerte TI TPA6133A-forsterkeren håndterer hodetelefonutgangen. Volumet reguleres programvarebasert gjennom ALSA og deles mellom hodetelefon- og linjeutgangen.

Pinner for balansert eller differensiell XLR-utgang gjør det mulig å koble kortet til studioutstyr eller aktive høyttalere. Selve XLR-kontakten følger ikke med. Lydytelsen er oppgitt til et signal-til-støy-forhold på 114 dB og THD på -94 dB.

GPIO-tilgang, strømforsyning og systemstøtte

Kortet får strøm direkte fra Raspberry Pi og trenger derfor ingen separat strømforsyning. Påloddede stiftlister gir fortsatt tilgang til GPIO for tilkobling av ekstra tilbehør.

Nødvendige drivere er integrert i Linux, inkludert Raspberry Pi OS. Kortet er oppgitt som kompatibelt med Raspberry Pi 4B, 3B+ og 3B. Det har også ESD-beskyttelse og mini-DSP.
