Måler med LCD, tester for elektroniske komponenter

Tester for elektroniske komponenter – automatisk måling og komponentgjenkjenning

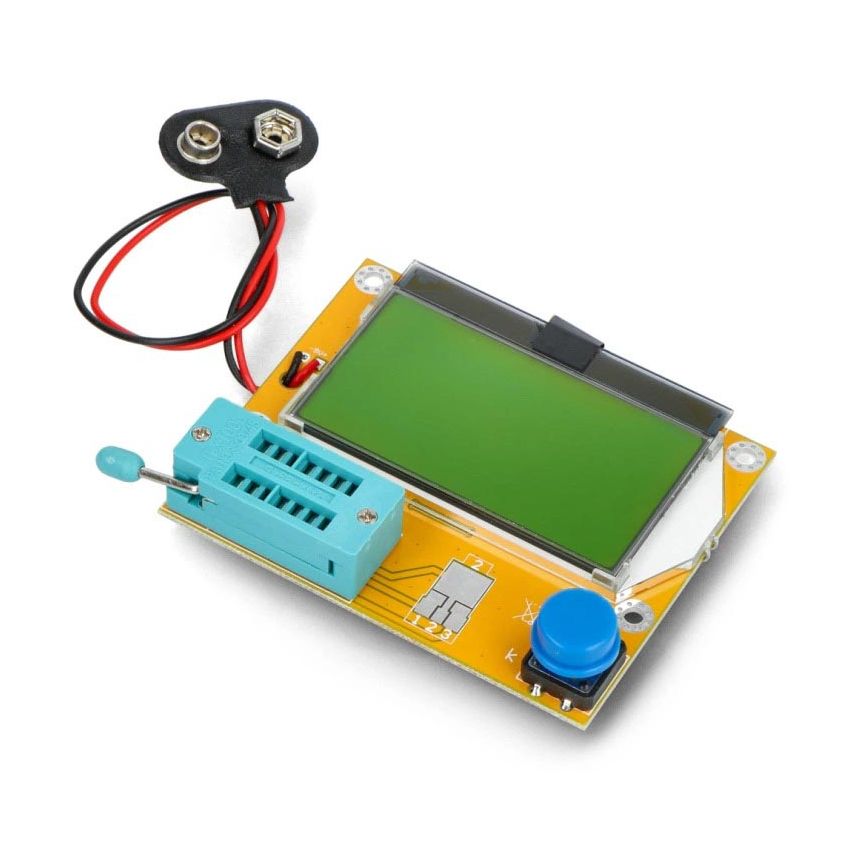

Et komplett sett for testing av THT-komponenter. Enheten leveres ferdig montert og er umiddelbart klar til bruk – ingen lodding kreves. Den er designet for automatisk gjenkjenning og måling, og passer både for profesjonelle og hobbybrukere.

• PNP- og NPN-transistorer –

  testeren kan automatisk identifisere og analysere bipolare transistorer, og vise forsterkningsfaktor (B) og pinout direkte på skjermen.

• MOSFET-transistorer –

  støtter både P- og N-kanal MOSFET-er, med automatisk gjenkjenning og visning av terskelspenning og koblingsretning.

• Dioder –

  måler gjennomslippsspenning, polaritet og identifiserer koblingsretning på vanlige og Zener-dioder.

• Motstander –

  måler verdier fra 0,1 Ω til 50 MΩ med høy presisjon og automatisk områdevalg.

• Kondensatorer –

  støtter måling av kapasitanser fra 25 pF til 100 mF, inkludert elektrolyttkondensatorer og keramiske typer.

• Spoler –

  måleområde fra 0,01 mH til 20 H, nyttig for testing av små induktorer og transformatorviklinger.

Innebygd grafisk skjerm –

en tydelig 128 × 64 px grafisk LCD viser måleverdier og identifiserte parametere direkte etter test.

Automatisk funksjon og enkel bruk –

testeren har én funksjonsknapp og slår seg automatisk av etter bruk. Den er klar til drift uten behov for konfigurering eller PC-tilkobling.

Test av THT-komponenter –

utstyrt med ZIF‑14 base for trygg og enkel plassering av gjennomgående komponenter. Ideell for repetitiv testing og analyse.

Tekniske spesifikasjoner

• Type: Elektronisk komponenttester (THT)

• Skjerm: LCD grafisk 128 × 64 px

• Testbase: ZIF-14 for THT-elementer

• Støttede komponenter: PNP/NPN-transistorer, MOSFET-er, dioder, motstander, kondensatorer, spoler
• Strømforsyning: 9 V batteri (6F22, ikke inkludert)
• Utgangsspenning: 5,5 V til 12 V DC
• Målehastighet: ca. 2–10 sekunder (opptil 60 sek for store kondensatorer)
• Testkontroll: Én knapp (automatisk test)
• Strømsparing: Automatisk avstenging etter inaktivitet
• PCB-dimensjoner: 71 × 63 mm

Typiske bruksområder

• Elektronikkverksted: Rask analyse av komponenter ved reparasjon og vedlikehold

• DIY og hobbyprosjekter: Enkel sjekk av elementer ved bygging og feilsøking

• Skole og undervisning: Effektivt læringsverktøy for elektronikkurs og laboratorier

• Prototyping: Nøyaktig komponentidentifikasjon før montering
