Håndholdt RF-spektrumanalysator 50 kHz - 960 MHz, LNA

Name: Håndholdt RF-spektrumanalysator 50 kHz - 960 MHz, LNA
Brand: SeedStudio
SKU: MR-00767
Price: 2490 NOK
Availability: InStock

Legg til i ønskeliste

kr 2 490,00

Bli den første til å omtale produktet

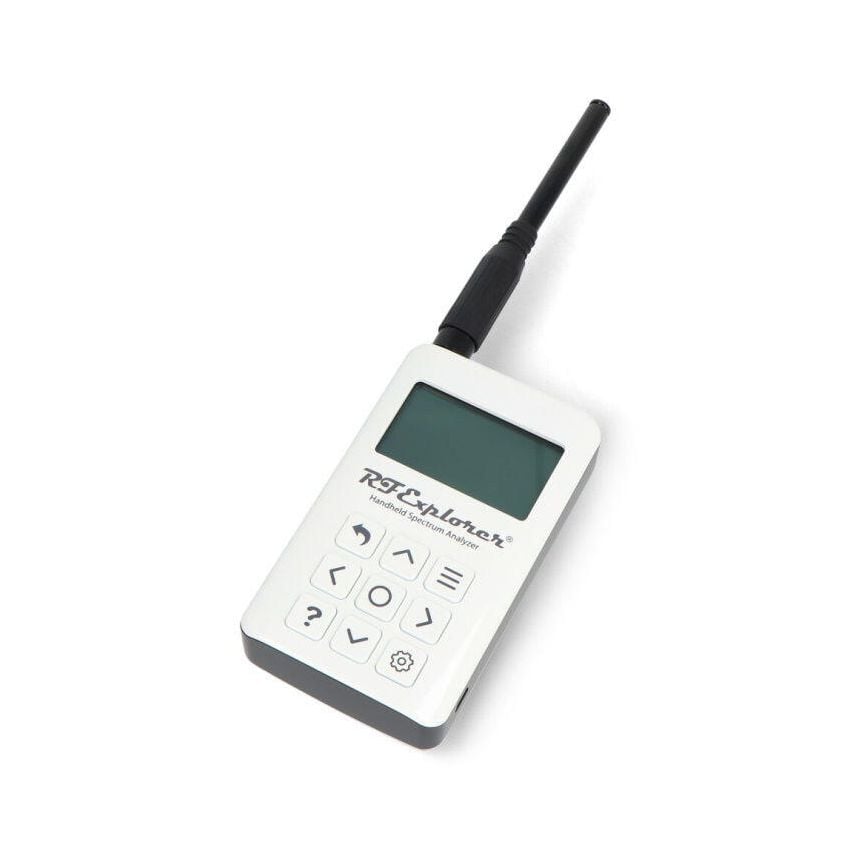

Håndholdt RF-spektrumanalysator med frekvensområde fra 50 kHz til 960 MHz og innebygd LNA-forsterker.

Kompakt spektrumanalysator i Slim-design med metallkabinett som dekker alle populære bånd under 1 GHz – inkludert FM, TV, DTV, ISM, RFID og GSM. Den innebygde LNA-forsterkeren (25 dB) og den valgbare demperen (30 dB) gir et dynamisk område fra -125 dBm til 10 dBm med

høy presisjon for radiofrekvensmåling og signalanalyse.

Batteriet på 1800 mAh gir over 20 timers kontinuerlig drift. Flere analysemoduser er tilgjengelige: Peak Max, Max Hold, Overwrite og Averaging. Kompatibel med Windows, Linux og macOS via åpen kildekode-programvare.

Ideell for radioamatører, ingeniører og feltdiagnostikk.

Kjøp nå så vil vi sende varen innen 28. jul. 2026

SKU

MR-00767

Kategorier:

Instrumenter, Trådløs og radiokommunikasjon

SEEDSTUDIO

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Avansert håndholdt spektrumanalysator for radiofrekvenser

Denne RF-spektrumanalysatoren er et profesjonelt måleinstrument i lommeformat som dekker et bredt frekvensområde fra 50 kHz til 960 MHz. Det gjør den i stand til å fange opp signaler i båndene LF, MF, HF, VHF og UHF – fra langbølgesendere til mobilfrekvenser. Slim-versjonen har et robust metallkabinett med lakkert overflate, USB-kontakt på siden og et større internt batteri enn standardmodellen.

Spektrumanalysator med bred frekvensdekning under 1 GHz.

Instrumentet dekker alle populære underfrekvensbånd, inkludert FM-radio, TV og DTV, ISM-bånd (433 MHz og 868 MHz), RFID, GSM og andre trådløse standarder. Det betyr at du kan bruke det til å overvåke alt fra kringkastingssendere til korte radiolinker og IoT-enheter i ett og samme verktøy.

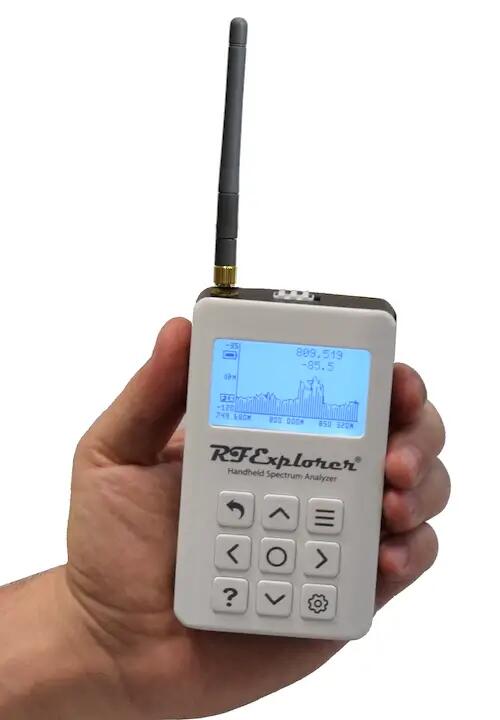

Håndholdt RF-spektrumanalysator 50 kHz - 960 MHz

Innebygd LNA-forsterker og valgbar demper

For å tilpasse målingene til ulike signalstyrker har instrumentet en innebygd LNA-forsterker med 25 dB forsterkning som øker følsomheten ved svake signaler. I tillegg finnes en valgbar 30 dB demper som beskytter inngangen ved sterkere signalkilder. Disse to komponentene kan velges uavhengig av hverandre, og den direkte signalveien er også tilgjengelig for lineære målinger opp til -25 dBm.

Dynamisk område fra -125 dBm til 10 dBm for presise RF-målinger

Frekvensoppløsningen er 1 kHz og amplitudeoppløsningen 0,5 dBm, noe som gir nøyaktige avlesninger selv ved tette signaler. Stabiliteten er oppgitt til ±10 ppm for frekvens og ±2 dBm for amplitude. RBW (Resolution Bandwidth) justeres automatisk av den interne DSP-prosessoren mellom 2,6 kHz og 600 kHz, slik at du slipper å konfigurere dette manuelt.

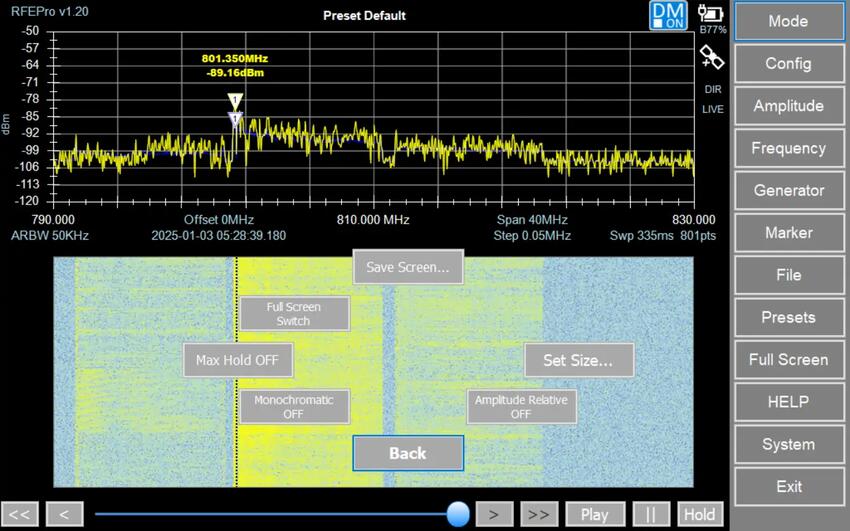

Analysemoduser og programvare

Analysatoren tilbyr flere beregningsmoduser i sanntid: Peak Max fanger toppverdier, Max Hold akkumulerer den høyeste aktiviteten over tid, Averaging reduserer støy ved å beregne gjennomsnittet over flere sveip, og Overwrite viser aktivitetsnivået i båndet med mørkere felt der signalet er hyppigst. Normal-modus viser rå data uten beregning.

Åpen kildekode-programvare for Windows, Linux og macOS

Produsenten tilbyr gratis, åpen programvare som gir utvidet skjermvisning, vannsfall-diagram (waterfall), dataregistrering og eksportmuligheter. API- og SDK-biblioteker er tilgjengelige i .NET og Python for egendefinert automatisering. All kommunikasjon mellom instrumentet og datamaskinen skjer via USB-miniUSB-kabel med konfigurerbar overføringshastighet (standard 500 Kbps).

Batteri og praktisk bruk i felt

Det interne litiumionbatteriet på 1800 mAh gir over 20 timers kontinuerlig drift med én lading. Batteriet lades via USB og har en beskyttelseskrets som hindrer overbelastning. En egen batteriskjerm i fastvaren viser ladenivå, ladestatus og gjør det mulig å kalibrere kapasiteten etter mange ladesykluser.

Over 20 timers batteritid i et kompakt lommeformat

Slim-designet har USB-kontakten plassert på siden, noe som gjør det enklere å bruke instrumentet i en holder eller på en arbeidsbenk mens det er tilkoblet. Den grafiske LCD-skjermen (128 × 64 piksler) med bakgrunnsbelysning gir god lesbarhet både innendørs og i direkte sollys. Enheten veier under 700 g inkludert etui og tilbehør.

Bruksområder og målgrupper

RF-verktøy for radioamatører, ingeniører og teknikere.

Radioamatører (HAM): analysere aktiviteten i alle HAM-bånd fra 160 meter til 33 cm, identifisere interferens og verifisere sendereffekt
RF-ingeniører: teste og finjustere trådløse enheter under utvikling, verifisere antenneytelse og måle uønsket stråling
Serviceteknikere: diagnostisere problemer i radio- og TV-installasjoner, finne kilder til forstyrrelser i trådløse nettverk
WiFi- og IoT-diagnostikk: kartlegge kanalbruk i ISM-båndene og identifisere interferens fra andre kilder enn 802.11-enheter
Undervisning og opplæring: demonstrere konsepter som frekvensdomene, RBW, signalstyrke og modulasjon med et rimelig og lettforståelig instrument
Feltarbeid: den lange batteritiden og det kompakte designet gjør analysatoren godt egnet til målinger ute der det ikke er tilgang til strøm

Utvidelsesmuligheter

Instrumentet har en intern ekspansjonsport der det er mulig å installere tilleggsmoduler for å utvide frekvensområdet og funksjonaliteten. For eksempel kan modulen RFEM6G PLUS legge til dekning opp til 6,1 GHz via en ekstra SMA-kontakt. Alle modeller bruker standard 50 Ω SMA-kontakt, og det finnes adaptere til BNC, N og RP-SMA.
