Regnsensor modul, digital sensor for nedbørdeteksjon

Produktbeskrivelse

Regnsensor brukes til å detektere nedbør. Den drives med en spenning på 5 V. Den har digital og analog utgang, noe som gjør den kompatibel med de fleste enkortsmaskiner inkludert Raspberry Pi and Arduino.

Spesifikasjoner

• Forsyningsspenning: 5 V
• 1 x digital utgang
• 1 x analog utgang
• Følsomhet justerbar med potensiometer
• Strømbelastning for digitale utganger: maks. 100 mA.
• To statuslysdioder som signaliserer strømforsyning og deteksjon av nedbør
• Dimensjonene til hovedmodulen: 30 x 1,6 mm
• Kortstørrelser på sonden: 54 x 40 mm

Vedlikehold av sensor

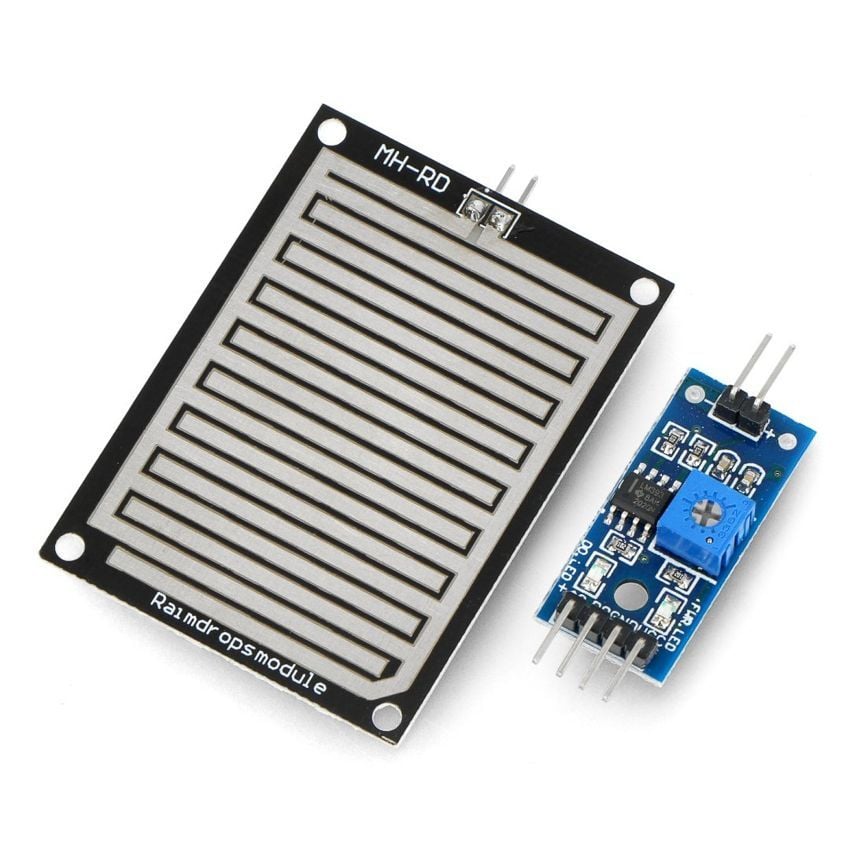

Enheten består av tre deler: målesonde, detektormodul og ledninger. Sonden må kombineres med hovedmodulen ved hjelp av ledninger. Potensiometer plassert i modulen, lar deg justere følsomheten til sensoren. Sensoren har en digital utgang D0 som indikerer forekomsten av nedbør og analog A0 for å måle styrken på regnet. På brettet er også to lysdioder: første - for å indikere en riktig strømtilkobling og den andre - som indikerer forekomsten av nedbør.

Den digitale utgangen D0

Etter detektering av nedbøren endres D0-utgangen fra høy til lav status. Følsomhet, det vil si at spenningsterskelen kan justeres ved hjelp av potensiometeret. D0-pinnen kan kobles direkte til et mikrokontrollerutviklingssett eller for eksempel en modul til en summer, som vil signalisere fremveksten av nedbør.

Analog utgang A0

Sensoren har også en analog utgang A0 som må kobles til pinnen på omformerens A/D (analog inngang i Arduino). Den gjør det mulig å lese av den målte intensiteten av nedbør.

Settet inneholder

• Sonde
• Hovedmodulen
• 5 tilkoblingskabler
