Jordfuktighetssensor - kompatibel med Raspberry Pi og Arduino

Produktbeskrivelse

Sensor for måling av fuktighetsnivå i jord. Den blir drevet med spenning fra 3,3 V til 5 V. Den har digital og analog utgang, noe som gjør den kompatibel med de fleste mikrokontrollerkort, inkludert  Raspberry Pi og Arduino.

Vedlikehold av sensor

Enheten består av tre deler: måleprobe, detektor-modul og ledninger. Probene må kobles til hovedmodulen via ledninger og plasseres i jorden der fuktigheten skal måles.

Sensoren har en digital D0-utgang som indikerer overskridelse av de innstilte verdiene ved bruk av potensiometeret og en analog A0-utgang som bidrar til å få den nøyaktige fuktighetsverdien.

Den digitale D0-utgangen

Potensiometeret justerer terskelen der utgangen D0 endres fra høy til lav status. D0-pinnen kan kobles direkte til mikrokontrolleren eller utviklingssettet, inkludert Arduino, eller for eksempel med en summer-modul som vil signalisere for lav eller for høy fuktighetsnivå.

Den analoge A0-utgangen

Sensoren har en analog A0-utgang som må kobles til A/D-konverterens pin (analog inngang på Arduino). Dette gjør det mulig å måle fuktighetsnivået mer nøyaktig ved å måle den proporsjonale spenningssignalet.

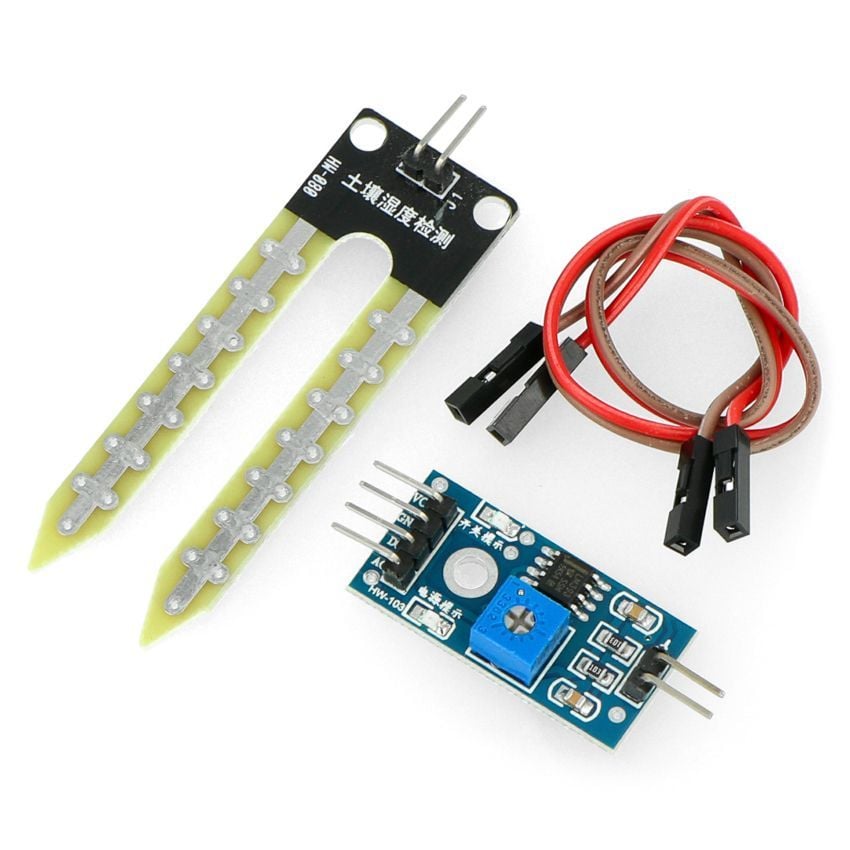

Settet inneholder

• Måleprobe
• Hovedmodulen
• 2 tilkoblingskabler
