Industriell IoT-kontroller Seeedstudio reComputer R1035-10

Industriell IoT-kontroller med Raspberry Pi CM4

reComputer R1035-10 fra SeedStudio er en industriell IoT-kontroller basert på Raspberry Pi Compute Module 4. Den kombinerer en firekjerners Cortex-A72-prosessor på 1,5GHz med 8GB LPDDR4 RAM og 32GB eMMC. Kontrolleren er utviklet for bygningsautomasjon, energistyring og industriell overvåking. Den støtter Raspberry Pi OS og Ubuntu samt kommunikasjonsprotokollene BACnet og Modbus RTU og TCP/IP.

Datakraft og trådløs utvidelse

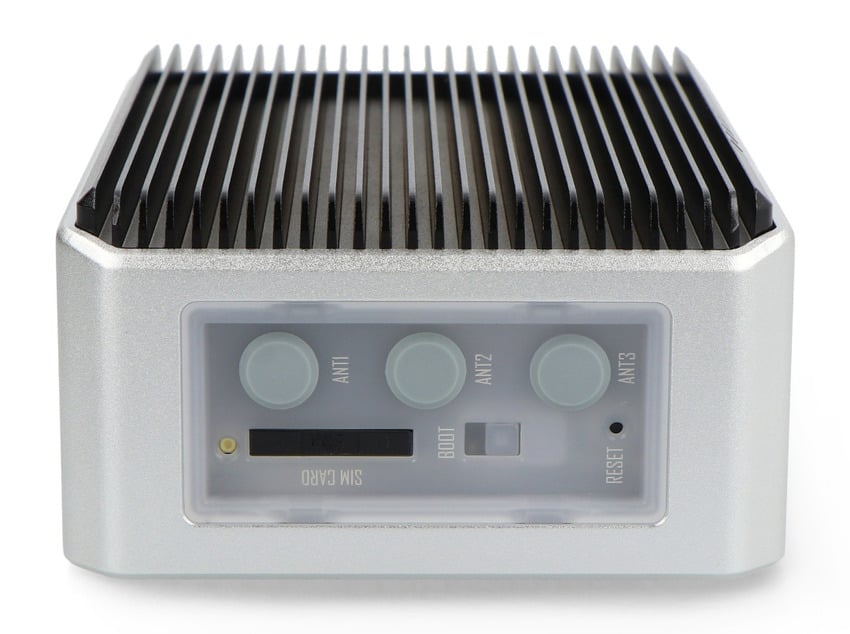

Integrert WiFi og BLE gir trådløs kommunikasjon uten separate radiomoduler. To mini-PCIe-spor åpner samtidig for valgfrie moduler for 4G LTE, LoRa og ZigBee. Det første sporet støtter 4G LTE, USB LoRa og USB ZigBee, mens det andre støtter SPI LoRa, USB LoRa og USB ZigBee. Plattformen kan også utvides med valgfrie NPU-akseleratorer for AI-applikasjoner.

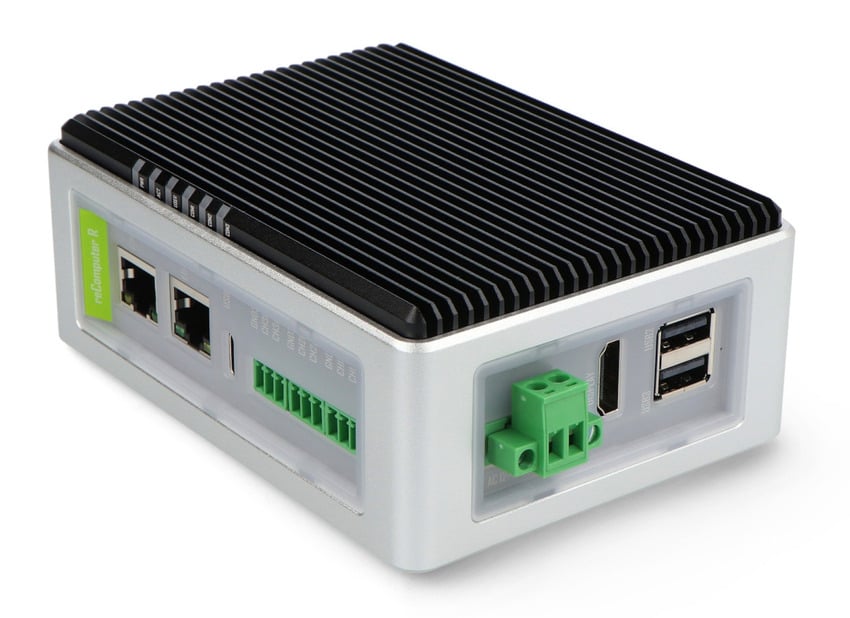

Porter for automasjon og nettverk

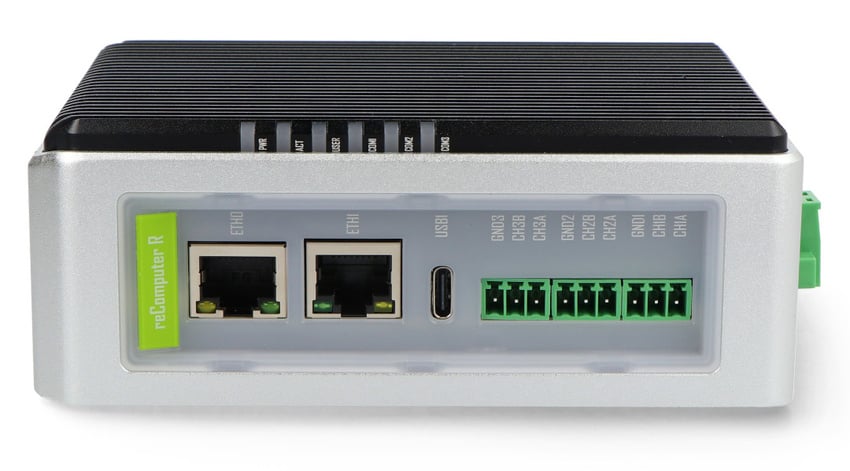

Kontrolleren har følgende tilkoblinger for nettverk, automasjon, lagring og eksternt utstyr:

• 1 stk. 10/100/1000Mb/s Ethernet med PoE
• 1 stk. 10/100Mb/s Ethernet
• 3 stk. isolerte RS485-porter
• 2 stk. USB-A 2.0 og 1 stk. USB-C 2.0
• 1 stk. HDMI 2.0
• SIM-kortspor og M.2-spor for NVMe SSD

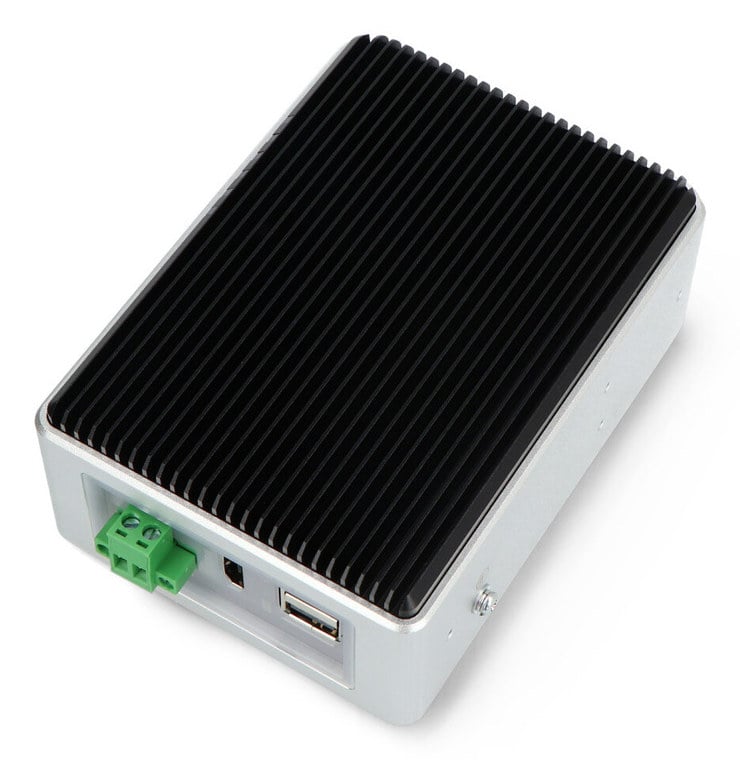

Konstruksjon for industrielle miljøer

Kabinettet består av aluminium 6061 og transparente PC-paneler. Kontrolleren har et driftstemperaturområde fra -30°C til 70°C og en angitt driftsfuktighet fra 10% RH til 95% RH. Beskyttelsesgraden er IP40. Konstruksjonen er beregnet for motstand mot vibrasjon, støt, elektrostatisk utladning, raske elektriske transienter og overspenningsimpulser.

Fleksibel strømforsyning og montering

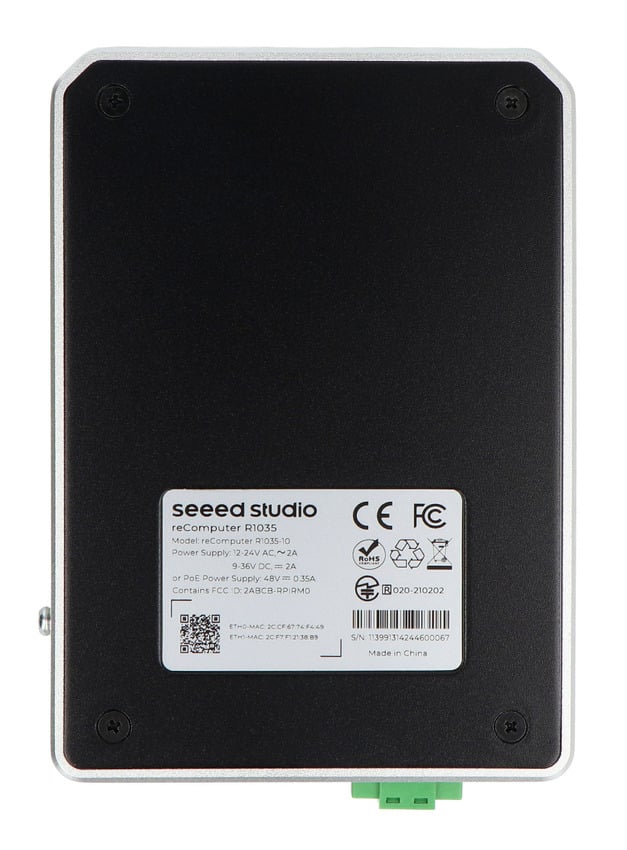

Kontrolleren kan forsynes med 12V til 24V AC eller 9V til 36V DC. Ethernet-porten på 1Gb/s støtter dessuten PoE etter IEEE 802.3af med 12,95W. En valgfri UPS kan opprettholde driften og varsle ved strømbrudd. Kabinettet støtter montering på DIN-skinne eller vegg, blant annet i industriskap og kontrollpaneler.

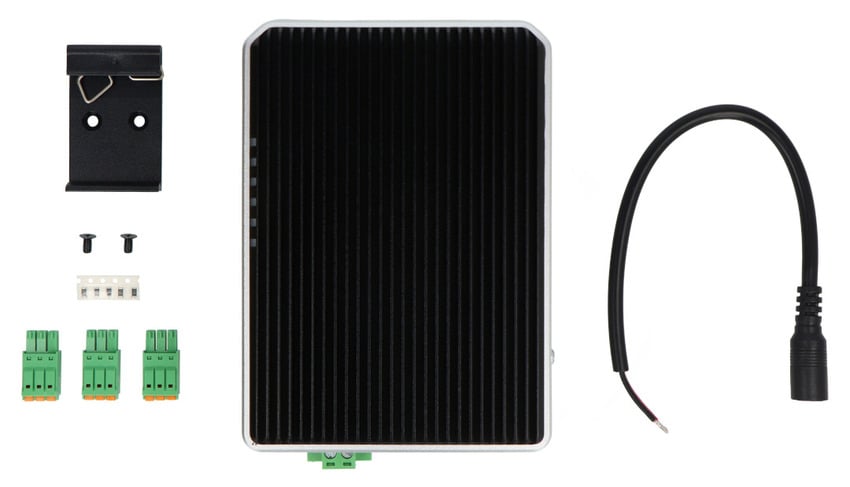

Pakkeinnhold

Pakken inneholder kontrolleren og følgende monterings- og tilkoblingsdeler:

• 1 stk. reComputer R1035-10
• 1 stk. DIN-skinnebrakett
• 1 stk. skruesett
• 1 stk. adapter fra hunnkontakt til skruterminal
• 3 stk. 3-pinners hannkontakter med skruklemmer
• 5 stk. 120Ω-motstander
• 1 stk. engelskspråklig bruksanvisning
