Dragino LT-22222-L, LoRa I/O-kontroller 868 MHz med reléer og analoge innganger

Dragino LT-22222-L LoRa I/O-kontroller for profesjonell fjernstyring

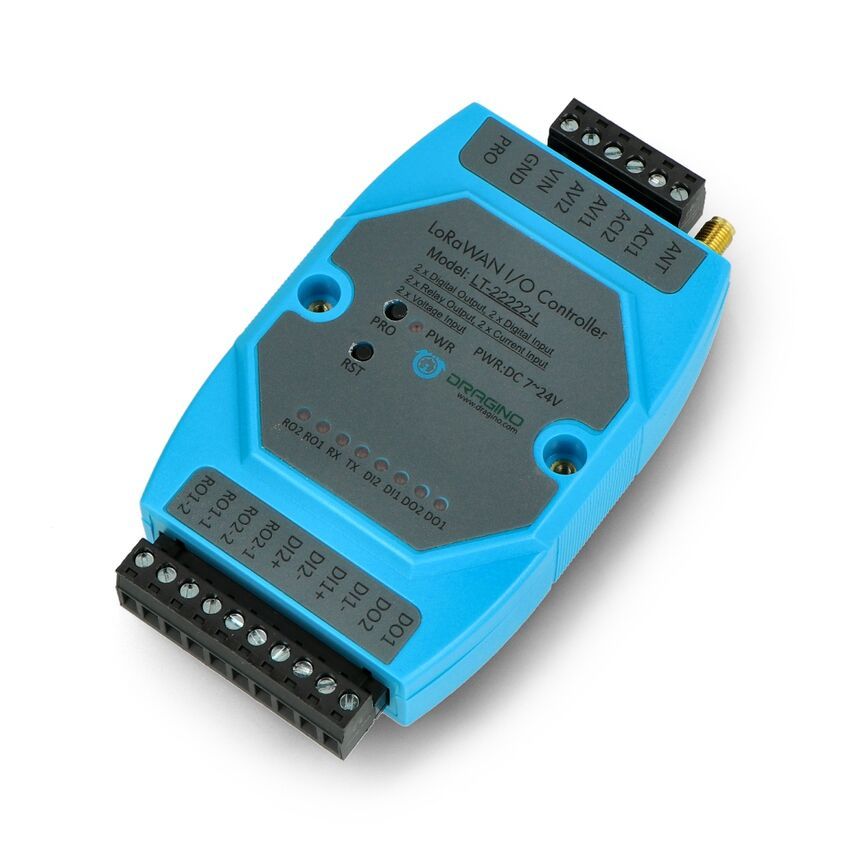

Dragino LT-22222-L er en avansert industriell I/O-kontroller som benytter

LoRa-teknologi for trådløs kommunikasjon over lange avstander.

Enheten opererer på 868 MHz-frekvensen som er standard i Europa, og støtter LoRaWAN-protokoll klasse A og C for sikker og pålitelig dataoverføring.

Hva er LoRa og LoRaWAN?

LoRa (Long Range) er en trådløs modulasjonsteknikk som muliggjør dataoverføring over avstander på opptil 15 kilometer i åpent terreng med minimalt strømforbruk. LoRaWAN er nettverksprotokollen som bygger på LoRa-teknologien.

LoRaWAN definerer hvordan enheter kommuniserer med gateways og nettverksservere. Protokollen støtter flere enhetsklasser: Klasse A har lavest strømforbruk og sender data kun når det er nødvendig, mens klasse C lytter kontinuerlig og kan motta kommandoer når som helst.

Denne kombinasjonen gjør LoRaWAN ideell for IoT-applikasjoner der lang rekkevidde, lav kostnad og batterilevetid på flere år er avgjørende. Typiske bruksområder inkluderer smart landbruk, fjernovervåking, industriell automasjon og smarte byløsninger.

Med innebygd STM32L072CZT6 mikrokontroller og Semtech SX1276/78 LoRa-chip leverer kontrollerenheten høy ytelse med ekstremt lavt strømforbruk. Dette gjør den ideell for

batteridrevne installasjoner og avsidesliggende lokasjoner

der tradisjonell nettverkstilkobling ikke er tilgjengelig.

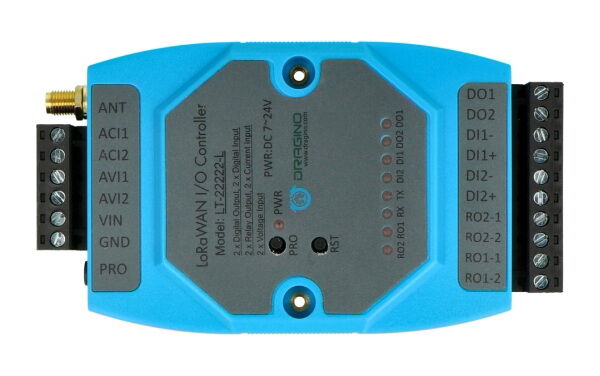

Kontrollerenheten tilbyr omfattende I/O-muligheter med 2 reléutganger som tåler opptil 5 A ved 250 VAC eller 30 VDC. Dette muliggjør

direkte styring av pumper, ventiler, lys og andre høyspenningsenheter.

De 2 analoge strøminngangene måler signaler fra 0 til 20 mA med en oppløsning på 0,01 mA, mens de 2 analoge spenningsinngangene dekker området 0 til 30 V med 0,01 V oppløsning.

De digitale I/O-portene er toveis og håndterer signaler opptil 50 V, mens de digitale utgangene er NPN-type med maks 36 V og 450 mA kapasitet.

Konfigurering via AT-kommandoer

gir full kontroll over alle parametere, og enheten støtter også fjernopdatering av firmware gjennom LoRaWAN downlink-meldinger.

Tekniske spesifikasjoner

• Modell: Dragino LT-22222-L

• Kommunikasjon: LoRa / LoRaWAN klasse A og C

• Frekvens: 868 MHz (EU)

• Støttede frekvensbånd: EU868, US915, AU915, AS923, KR920, CN470, EU433

• Mikrokontroller: STM32L072CZT6

• LoRa-chip: Semtech SX1276/78

• Reléutganger: 2 stk, 5 A @ 250 VAC / 30 VDC

• Analoge strøminnganger: 2 stk, 0–20 mA, oppløsning 0,01 mA

• Analoge spenningsinnganger: 2 stk, 0–30 V, oppløsning 0,01 V

• Digitale innganger: 2 stk, toveis, maks 50 V
• Digitale utganger: 2 stk, NPN, maks 36 V / 450 mA

• Strømforsyning: 7–24 V DC

• Konfigurering: AT-kommandoer via serieport eller LoRaWAN downlink
• Firmware-oppgradering: Via programmeringsport

• Rekkevidde: Opptil 15 km i åpent terreng

• Kapslingsklasse: Industriell kvalitet for krevende miljøer

Pakkeinnhold

• 1 × Dragino LT-22222-L I/O-kontroller
• 1 × LoRa-antenne 868 MHz
• 1 × Brukerveiledning
